以太网的媒体访问方法是在数据链路层和指定使用特定的物理层布线和信令技术。该连接器可用于连接一个以太网网络一起。我们今天将讨论不同的非屏蔽双绞线。
网络布线:
重要的是要了解计算机综合布线系统提供的以太网媒体访问速度之间的差异。然而,在作出任何决定之前,同样重要的是了解连接器要求每个实现。电子工业协会和新的电信工业协会(EIA / TIA)是一家标准机构,创建以太网物理层规范。EIA / TIA指定以太网使用已注册的4 5接线顺序对非屏蔽双绞线(RJ-45)插孔连接器。
以下几点概括了计算机网络布线的要求:
10Base2的50欧姆同轴细缆,185米,并支持30台主机的每个段也被称为。AUI连接器一起使用的物理和逻辑总线。
10BASE5 50欧姆同轴粗缆这是高达500多米,并支持208个用户,每一段也被称为。它使用与AUI连接器的物理和逻辑总线。这是高达2500米,中继器和各阶层支持1024个用户。
10BaseT的EIA / TIA类的3,4,5,使用两对非屏蔽双绞线(UTP)布线支持一个用户的每一段长达100米的RJ-45连接器一起使用星型拓扑结构。
100BaseTX的EIA / TIA类的5,6,或7 UTP双绞线布线支持一个用户,每段长可达100米。它使用一个RJ-45 MII接口与一个物理星形拓扑结构和逻辑总线。
100BaseFX连接使用光缆62.5/125微米多模光纤支持点 - 对 - 点拓扑结构,高达400米长。它采用了ST或SC连接器,这是双向媒体接口连接器。
1000BaseCX铜屏蔽双绞线只能运行可达25米。
1000BaseT 5类四对UTP布线,可以运行长达100米。
1000BaseSX MMF 62.5和50微米的核心采用了780纳米的激光,可上升至260米。
1000BaseLX单模光纤,使用9微米核心,1300纳米的激光,可以从3公里到10公里。

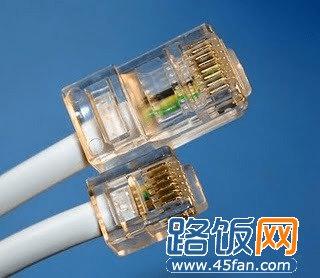

UTP连接(RJ-45)双绞线:这些线都绞在一起,分为四对。其他四线接地,被称为环。的RJ-45连接器被压接的端部上的导线,该连接器的引脚的位置从左至右编号,1到8。
双绞线UTP 电缆内消除串扰噪声.. 可以使用非屏蔽电缆,由于数字信号保护来自曲折的线。更多的曲折,每英寸的越远,数字信号应该可以前往无干扰。例如,每英寸超过3类UTP CAT 5电缆,如网络布线的猫5和第5类布线英国有更多的曲折。不同类型的布线用于构建的互联网络。您将需要使用一个直通或交叉电缆。
直通电缆:
在UTP实施直通式电缆,电线电缆两端都以相同的顺序。您可以确定的线是直通线两端的UTP 电缆并排,看到的电线两端的顺序是相同的。
您可以使用直通电缆执行下列任务:
将路由器连接到集线器或交换机
一个服务器连接到集线器或交换机
连接工作站TA的集线器或交换机
交叉电缆
在执行交叉,交叉电缆的每一端上的电线,
它被用来发送和接收两个翻录和环。请注意,一侧上的引脚1的另一侧连接到引脚3,引脚2上的相对端连接到引脚6。
您可以使用一个交叉电缆执行以下任务:
1、交换机之间的连接上行链路
2、将集线器连接到交换机
3、将集线器连接到另一个集线器
4、连接到另一台路由器接口的路由器接口
5、将两台计算机连接在一起,没有一个集线器或交换机
当试图确定一个端口电缆的类型,看的端口,看看它是否标有“X” 通过使用直通电缆时,只有一个端口被选择的“X” 和使用交叉时,既不端口都有一个“X” 或当使两个端口中以“X”被指定
对于出带控制台可管理的交换机Console口(RJ45)和COM端口(DB9)的计算机使用一个RJ45到DB9终端之间的连接。
对于出带管理的路由器Console口(RJ45)和COM端口(DB9)的计算机使用一个RJ45到DB9终端控制台之间的连接。
