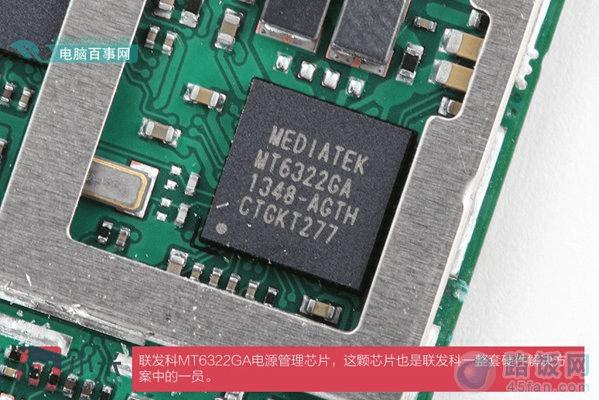

图为联科发MT6332GA电源管理芯片,这颗芯片也是联科发一整套硬件解决方案成员之一。

图为联科发MT6332GA电源管理芯片

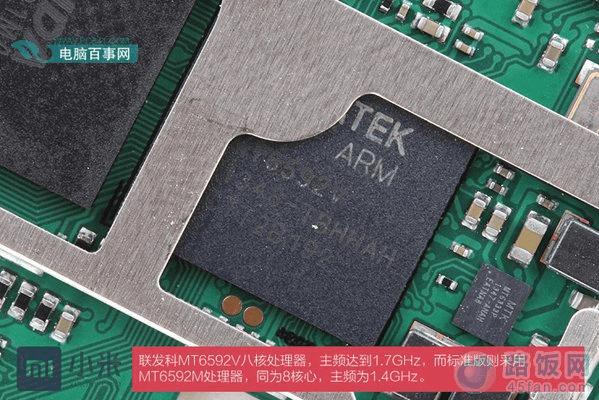

图为红米Note内置的联科发MT6592V八核处理器芯片,其主频达到了1.7Ghz。值得一提的是红米Note标准版也采用了该型号处理器,只是主频为1.4Ghz,稍低一些。

图为联科发MT6592V八核处理器芯片

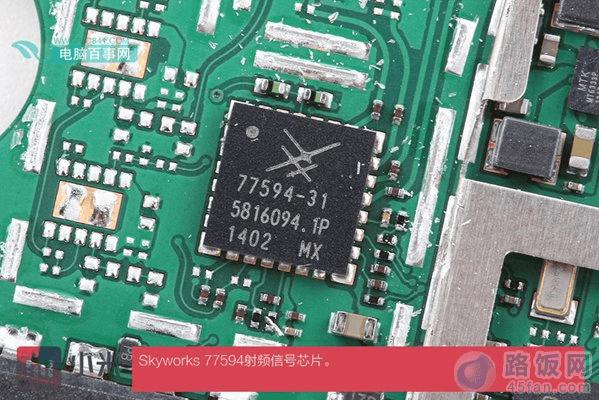

图为红米Note主板上集成的skyworks 7754射频信号芯片。

图为skyworks 7754射频信号芯片

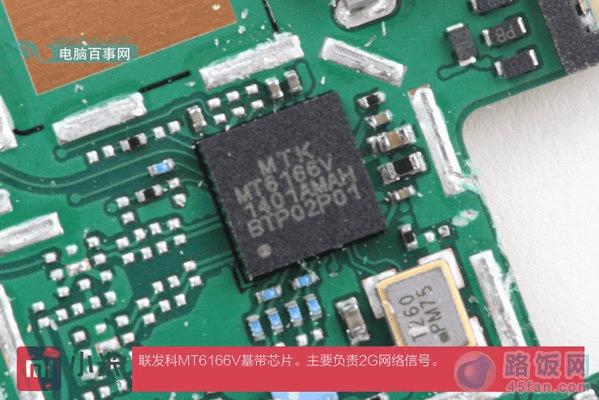

图为联科发MT6166V基带芯片,主要负责2G网络信号。

图为联科发MT6166V基带芯片

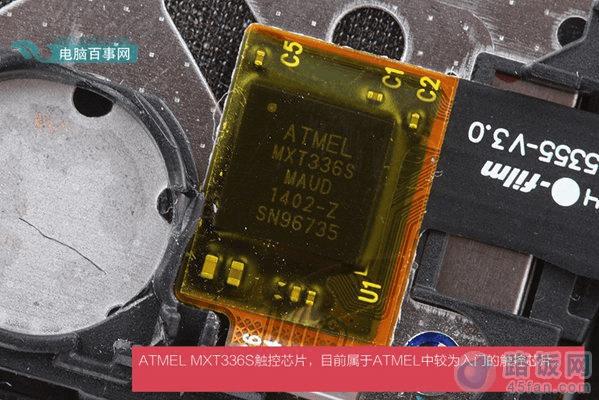

图为ATMEL MXT336S触控芯片,目前属于ATME中较为入门的触控芯片。

图为ATMEL MXT336S触控芯片

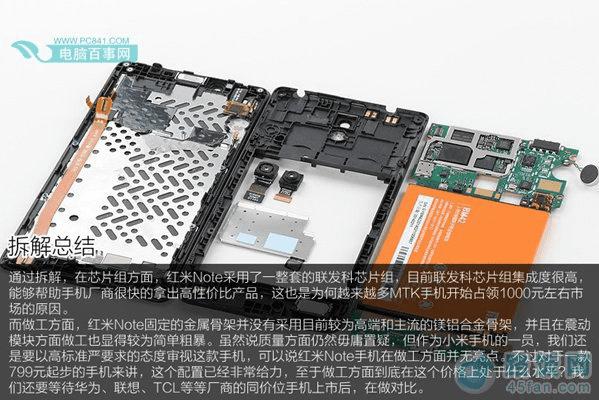

红米Note拆机全家图
红米Note拆机总结:通过以上全面的红米Note拆机图解可以看出,红米Note采用了一整套联科发高性价比芯片组,而不是全球知名的高通芯片,这也是红米Note手机可以做到低价的原因。做工方面,红米Note固定的金属框架并没有采用较为高端和主流的铝镁合金骨架,并且在震动模块方面做工也比较简单粗暴,因此整体做工、用料都比较一般,不过整体散热细节做的还是较好的,质量方面也毋庸置疑。总体来说,这款手机配置上非常给力,做工上相对一般,不过对于不足千元的售价来说,已经相当超值了。
