小米note顶配置版本的拆机操作教程

2015-06-12 05:21:27 来源:www.45fan.com 【

小米note顶配置版本的拆机操作教程

小米Note顶配版拆机注意事项:

1、在拆解之前,第一步当然是要关闭手机的电源。

小米note顶配置版本的拆机操作教程

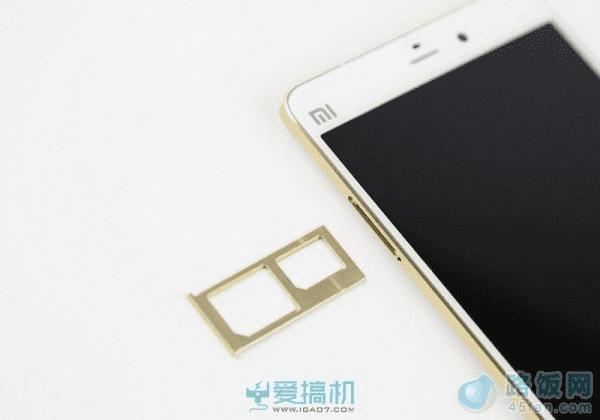

2、然后我们通过卡针取出小米Note顶配版侧面的卡托,如下图所示。

小米note顶配置版本的拆机操作教程

取出SIM卡槽

小米Note顶配版拆机全过程:

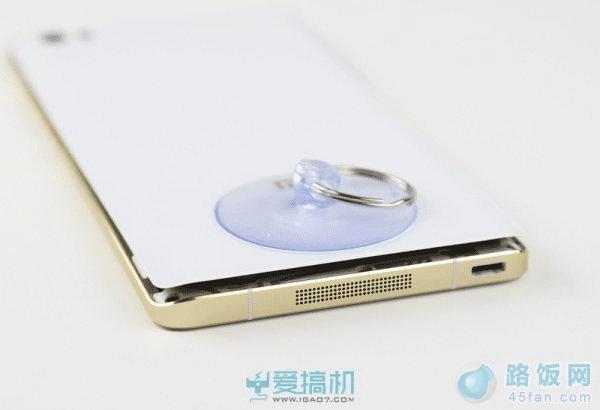

首先使用吸盘拆卸玻璃后盖,如图所。

小米note顶配置版本的拆机操作教程

小米Note顶配版拆机从后盖开始

小心背后的卡扣,顺着拉开后盖。

小米note顶配置版本的拆机操作教程

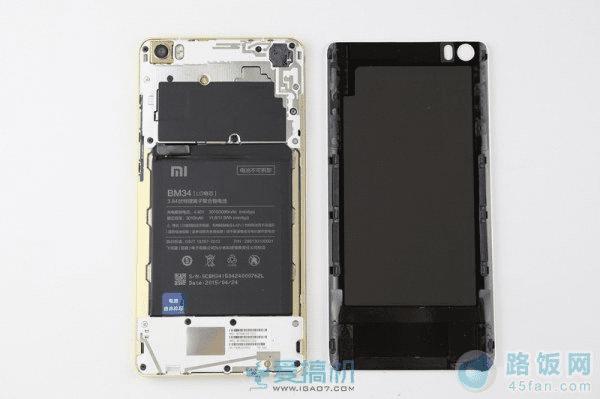

打开后盖,可以看到小米Note顶配版的内部结构,后盖背后有石墨散热片。

小米note顶配置版本的拆机操作教程

小米Note顶配版内部特写

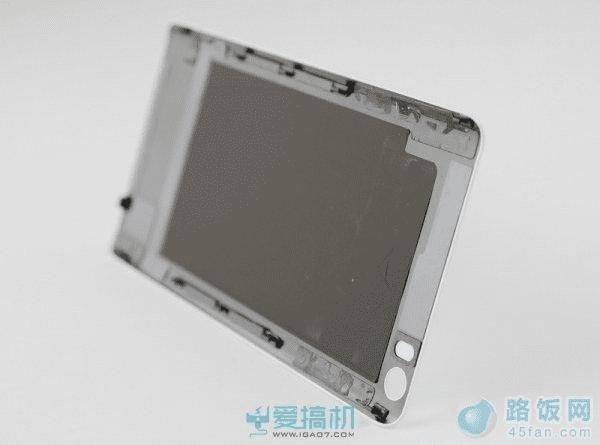

小米Note顶配版的后盖采用了3D弧面的康宁大猩猩玻璃,背后通过两排塑料卡扣以及胶纸固定。

小米note顶配置版本的拆机操作教程

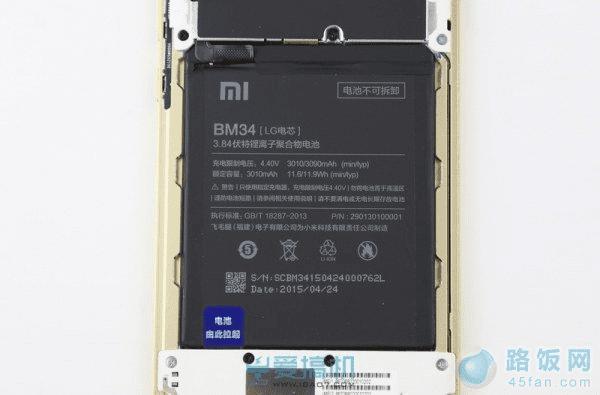

电池容量相对于标准版有一定提升,容量达到3010mAh。电池采用LG电芯,飞毛腿电子制造。

小米note顶配置版本的拆机操作教程

电池特写

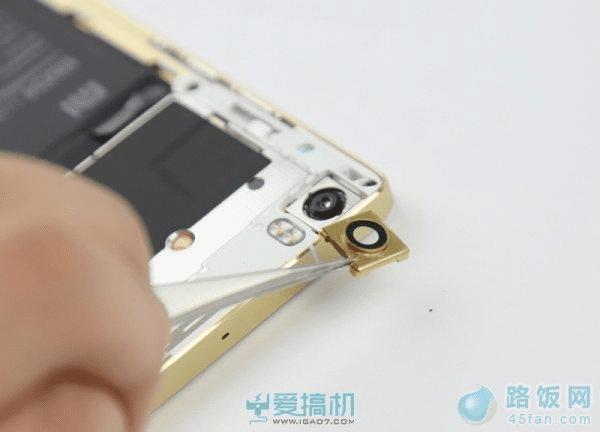

接下来通过镊子拆卸镜头保护盖。

小米note顶配置版本的拆机操作教程

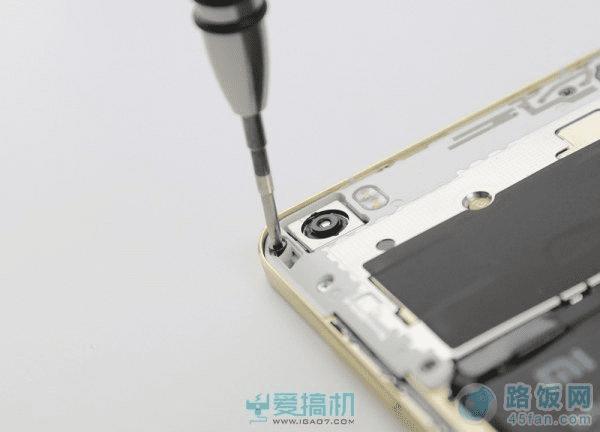

卸下机身上的螺丝。

小米note顶配置版本的拆机操作教程
小米note顶配置版本的拆机操作教程

固定螺丝拆解

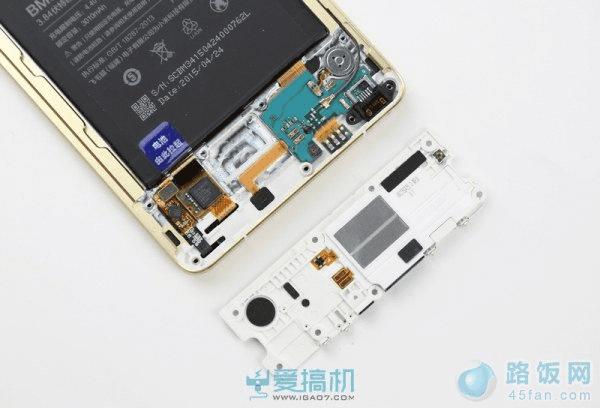

拆卸天线支架组件。

小米note顶配置版本的拆机操作教程

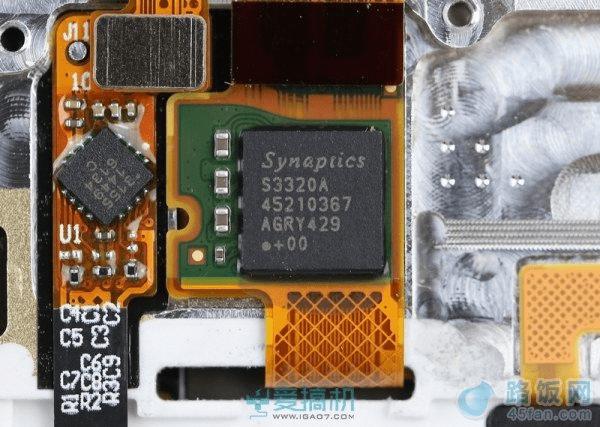

小米Note顶配版采用来自Synaptics的S3320A触控IC。

小米note顶配置版本的拆机操作教程

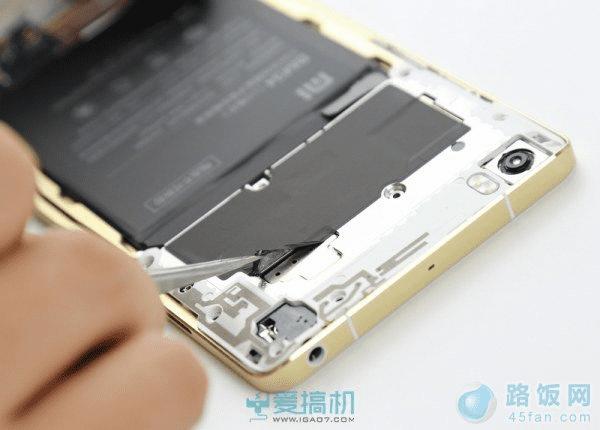

用镊子撕开后盖组装件上的石墨散热片。

小米note顶配置版本的拆机操作教程

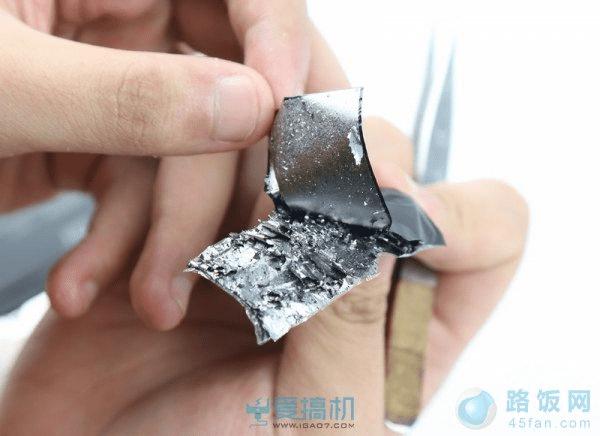

可以看到石墨散热片内部(有强迫症的观众请略过…)。

小米note顶配置版本的拆机操作教程

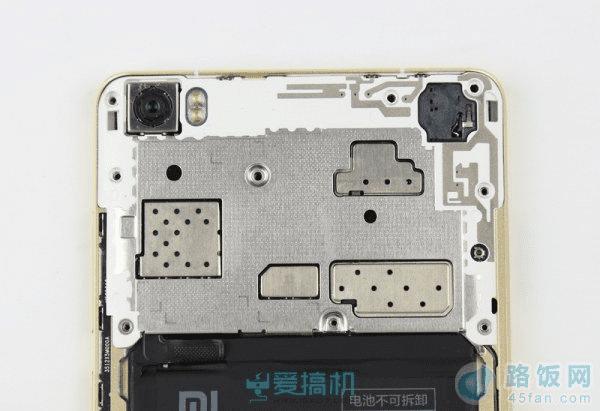

接下来可以拆开后盖组装件。

小米note顶配置版本的拆机操作教程

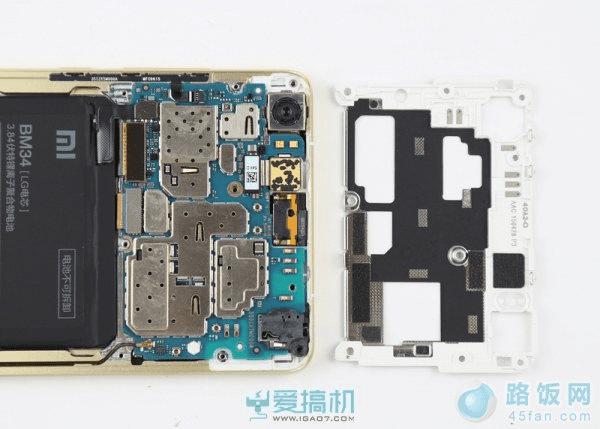

使用撬棒轻轻掀起后盖组装机即可直接看到主板。

小米note顶配置版本的拆机操作教程

拆机图解

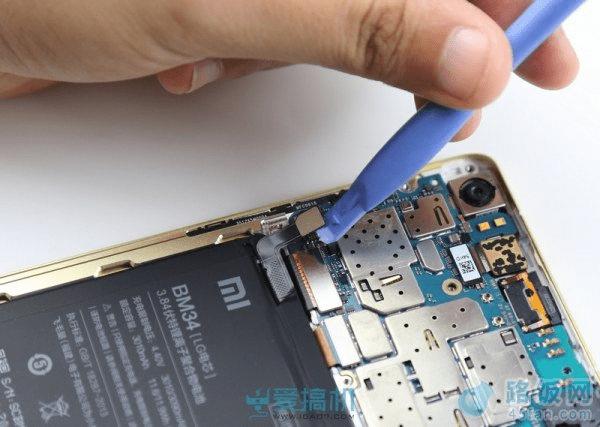

接下来我们切断电源。

小米note顶配置版本的拆机操作教程

拆解主板前切断电源

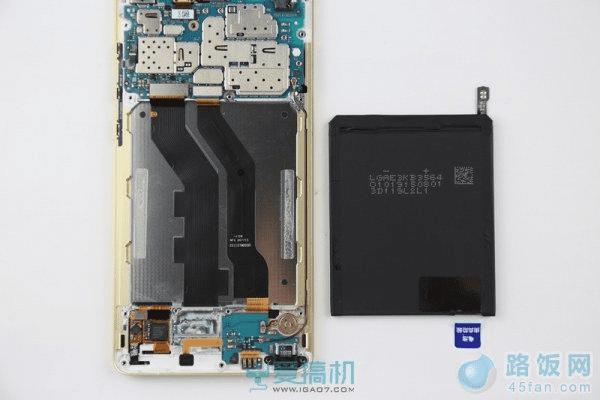

利用电池下方的胶带我们可以很轻易地拆卸电池。

小米note顶配置版本的拆机操作教程

小米Note顶配版电池拆解
