电脑诊断卡如何使用？电脑诊断卡的使用教程

诊断卡使用方法
一、用户必读;
二、智能型笔记本电脑诊断卡使用方法;
三、智能型四位诊断卡使用方法;
四、智能型并口诊断卡L50使用方法.
一、用户必读:
⑴. 诊断卡也叫PC Analyzer或POST （ Power On Self Test )卡，其工作原理是利用主板中 BIOS 内部自检程序的检测结果，通过代码一一 显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。尤其在ＰＣ机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。BIOS 在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析系统配置，对已配置的基本Ｉ／Ｏ设置进行初始化，一切正常后，再引导操作系统。其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。关键性部件发生故障强制机器转 入停机，显示器无光标，则屏幕无任何反应。然后，对非关键性部件进行测试，如有故障机器也继续运行，同时显示器显示出错信息,当机器出现故障，尤其是出现关键性故障，屏幕上无显示时，将本卡插入扩弃槽内。根据卡上显示的代码，表示的故障原因和部位，就可清楚地知道故障所在。
⑵. 注意分辨“故障代码”与“起始码；起始码是无意义的,只有故障代码才能准确指出故障所在。
⑶. 故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由主板BIOS 确定。
⑷. 未定义的代码表中未能列出。
⑸ 对于不同 BIOS （常用的 AMI 、 Award 、 Phoenix ）同一代码所代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS, 您可查阅您的电脑使用手册，或从主板上的 BIOS 芯片上直接查看，也可以在启动的屏幕中直接看到。
⑹.有少数主板的 PCI 槽只有一部分代码出现，但 ISA 槽则有完整自检 代码输出。且目前已发现有极个别原装机主板的 ISA 槽无代码输出，而 PCI 槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。另外，同一块主板的不同 PCI 槽，有的槽有完整代码送出，如 DELL810 主板只有靠近 CPU 的一个 PCI槽有完整代码显示，一直变化到“ 00 ”或“ FF ”，而其它 PCI 槽走到 “ 38 ”后则不继续变化。
⑺. 复位信号所需时间 ISA 与 PCI 不一定同步，故有可能 ISA 开始出 代码，但 PCI 的复位灯还未熄，故 PCI 代码停在起始代码上。
⑻. 由于主板品种和结构的多样性及 BIOS POST 代码不断更新，令紧接在代码后面的查找故障部件和范围的准确性受到影响，故《代码含义速查表》中说明的故障部件和范围只能作为参考。
⑼. 根据经验：两位代码的卡用在 P Ⅱ 300 以下的主板中可信，而用在P Ⅱ 300 以上的板中会死机、不走码或出假码，故建议您购买PI0050A智能型四位代码诊断卡，该卡到目前为止，还没有收到过用户的不良反映。

⑽ 十六进制字符表：

⑾ 指示灯功能速查表：
PCI&ISA诊断卡信号灯说明：
当插在PCI总线槽上时，电源指示灯组为：12V,-12V,3V3,5V；信号指示灯组为：IRDY,FRAME,CLK,RST,RUN当插在ISA总线槽上时，电源指示灯组为：12V,-12V,-5V,5V；信号
指示灯组为：BIOS,OSC,CLK,RST,RUN。
灯名 信号名称 说明
RUN 主板运行 若主板能运行指令 ,此灯会闪亮 ,若主板没有运行则不亮。
CLK 总线时钟 不论台式电脑的 ISA 、PCI 或笔记本电脑的 MinPCI 只要一块空板（无 CPU 等）接通电源就应常亮 ,否则 CLK 信号坏。
BIOS 基本输入输出 当诊断卡插在ISA总线槽上时，主板运行时对 BIOS 有读操作时就闪亮。 (注意：PI0050A-S,PI0050A-SD被插在ISA总线上时，BIOS灯常亮，对 BIOS 有读操作时，灯才熄灭。它的定义与两位诊断卡和PI0050的BIOS信号灯定义相反)
IRDY 主设备准备好 当诊断卡插在PCI总线槽上时，有IRDY信号时才闪亮，否则不亮。
OSC 振荡 是 ISA 槽的主振信号 ,空板通电则应常亮 , 否则主板的晶体振荡电路不工作 ,而无 OSC 信号。
FRAME 帧周期 PCI 槽或 MiniPCI 槽有循环帧信号时灯才闪亮 ,
RST 复位 RESET 开机或按了 RESET 开关后亮半秒钟熄灭属正常，若不灭常因主板上的复位插针错接到加速开关或错接了短路，或复位电路坏。
12V 电源 空板上电即应常亮，否则无此电压或主板有短路。
-12V 电源 同上。
5V 电源 同上。（ L50 采用高级变色灯。当只接入 USB 口或主机电源插头之一后，灯亮的时候表示主机电源已开。当此灯变色即表示 L50 是带电插入并口中的。）
-5V 电源 同上（只有 ISA 槽才有此电压）。
3V3 电源 这是台式电脑的 PCI 和笔记本的 MiniPCI 槽特有的 3.3V 电压 , 空板上电即应常亮 , 有些主板的 PCI 槽无 3V3 电压 , 则不亮.


二、智能型笔记本诊断卡使用方法

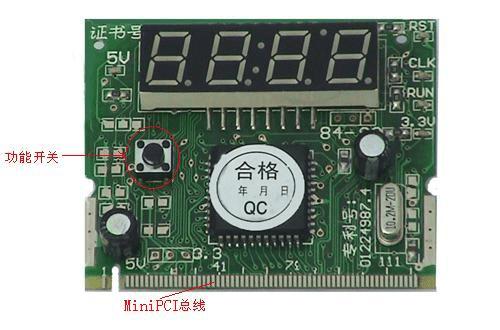

⑴ 智能型笔记本诊断卡的安装，如图：

⑵ 智能型笔记本诊断卡使用方法流程图：
