如何给华硕主板更换电容?

2015-08-12 12:19:26 来源:www.45fan.com 【

如何给华硕主板更换电容?



电容爆浆,空焊位太多,芯片组散热不好,BIOS功能不全,这些板卡问题一直困扰着我们这些超频玩家。有些动手能力很强的玩家,会自己想办法对板卡进行改装,更换电容是一个相对简单改造方式,据众多玩家反映能够有效的提高超频之后的稳定性,而且能够有效的提高CPU和内存超频能力。然而一提起更换电容大部分人都觉得是天方夜谭,连想都不敢想,其实则不然!

最近一家的网站放出了精心主板电容改造教程,通过实例和大量的图片向大家介绍了完整的改造过程,相信对与有更换电容冲动的玩家们会有很大的帮助。

首先我们来看下,改造的对象:华硕P4P800主板、P4 3.0C处理器、X800显卡/512M DDR400*2内存。虽然这套配置一点问题也没有,而且一直都中规中距没任何故障。可最近却手痒痒,很想把主板上的电容全部换掉!希望它变得更强,更稳,更长寿!


如何给华硕主板更换电容?

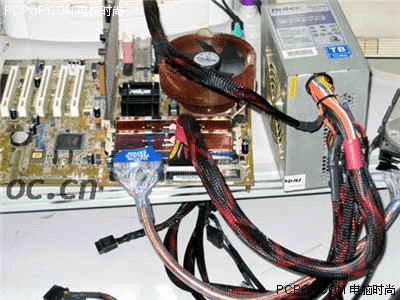

换电容前的平台,主板上全是平凡的电容,按照以往的经验它们的寿命铁定不长,况且还是在一个BT下载爱好者的手里。

换?要换什么电容呢?(既然是为自己的主板换电容,当然要换高级货,不然更换就没有意义了)。我们先从网上硬件玩家的推荐中选择了目前口碑最好的电容--Sanyo Oscon固态电容,其次是Rubycon MCZ红宝石电容。可以想象如果把主板上所有电容更换成Sanyo Oscon电容是何等壮观!很可惜最终只买到部分Oscon电容,结果采用一半Sanyo Oscon、一半MCZ。

● 小提示:

选择新电容标准:电容电压等于或者大于旧电容;容量uf等于或者大于旧电容。


如何给华硕主板更换电容?

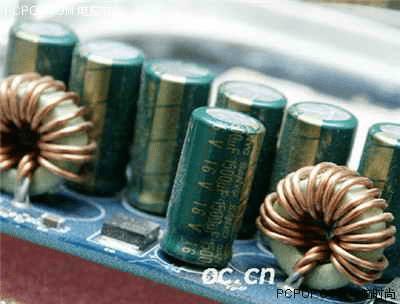

说到Sanyo电容,我们经常也能在一些普通PC主板上看到它。如上图,虽然也是Sanyo电容,但只是SANYO低端产品,与Sanyo OSCON(下图)可不是一个档次的产品。


如何给华硕主板更换电容?

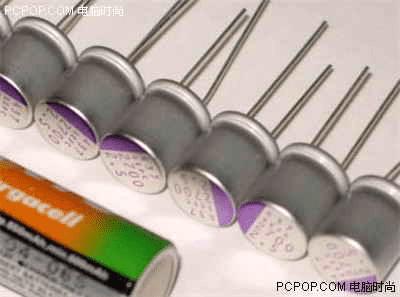

Sanyo Oscon样子很特别

如何给华硕主板更换电容?

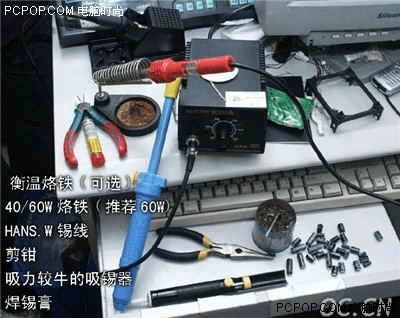

更换电容需要用到的工具,最重要的应该是烙铁,在使用前我听取别人的意见,说30W~40W为佳。但比较使用过后,我可以很肯定的说选择是60W电烙铁才是最明智的。但由于电烙铁功率更大,不能在线路板上停留时间过长,撑握使用焊锡膏(助焊剂)与吸锡器则是顺利完成改造的关键。


如何给华硕主板更换电容?

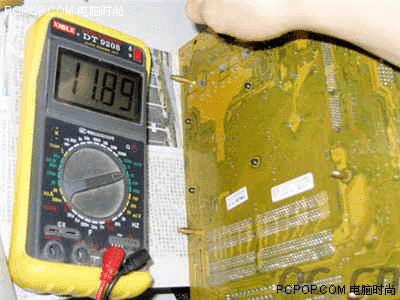

在更换前需要确认每一个电容的实际工作电压,把主板装上CPU,散热器,内存,启动后在主板背面测出每个电容的工作电压,并且做记录( 如下图)。当然适当做记录有利于把失误机率降到最低。


如何给华硕主板更换电容?

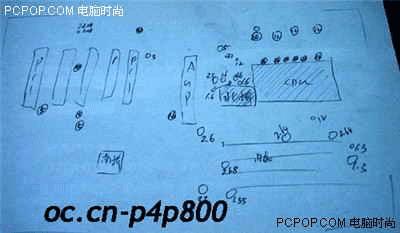

电容分布图,标上电压记号,希望有人能看懂这幅图
Step 1:主板的背面,在电容的正负脚上涂上焊锡膏。


如何给华硕主板更换电容?

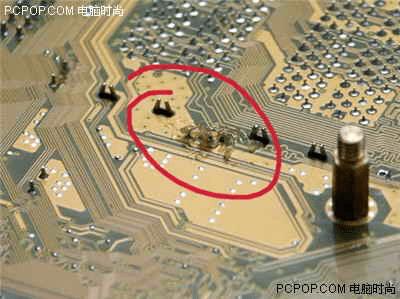

Step 2:60W的烙铁停在锡上,吸锡器尽量紧挨。把锡吸干净。
