加手机2内部做工如何?

2015-09-09 08:01:54 来源:www.45fan.com 【

加手机2内部做工如何?



仅仅经历了4个月的时间,一加2就将骁龙810的整机价格打到2000元以下,不得不感叹一加手机的产业链整合实力和成本控制实力。今天,我们就通过拆解来看看1999元的骁龙810手机做工如何?刘作虎在发布会上讲到的特珠散热处理又是怎么一回事?

具体配置方面

该机采用5.5英寸1080p显示屏,搭载骁龙810处理器,内置4GB内存和64GB机身存储空间(还有3GB+16GB版本),提供500万像素+1300万像素摄像头,支持极速指纹识别,内置3300mAh电池,预装氢OS系统。

设计方面

一加手机2,采用铝合金边框,V形槽一体悬浮屏幕,在延续一加手机一代手感的同时,还还提升了手机的质感。

价格方面

低配版售价1999元,高配版则是2399元,已于8月4日正式开卖。

仅从价格上来看,一加手机2几乎是无敌的,毕竟现在骁龙810手机的价格大都在3000元左右,一加是第一个把它带到1999价位上的。

那么,它的做工怎么样呢?看完之前的简单拆解之后,今天我们来看看爱玩客带来的详细拆解吧。

拆解视频观看地址:

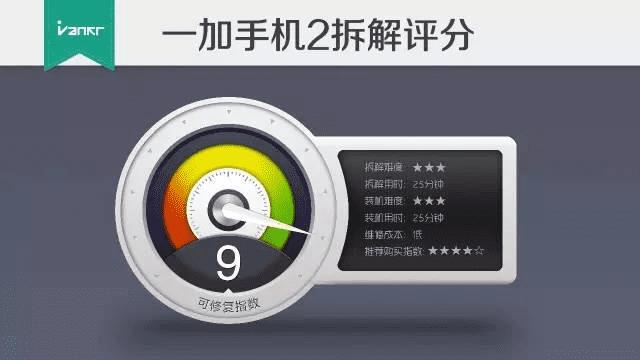

1、拆解难度:★★★

属于中级水准,半年前我们曾拆解过一加手机1代,对于一加工程师整体设计以及在结构方面的思路有着深入了解,虽然时隔460多天,但一加手机2在整体接结构方面变化并不大,而且后盖是可开启的设计,比之前要轻松得多,所以其拆解难度也必然不大。之所以给3颗星,主要出于两方面考虑,一是后盖开启更加容易,步骤相对简化,二是经过一年多的时间,一加设计师在内部优化及零部件连接、布局上也更加合理,降低了拆解的难度。

加手机2内部做工如何?

2、拆解用时:25分钟

3、拆解步骤和需要注意的点:

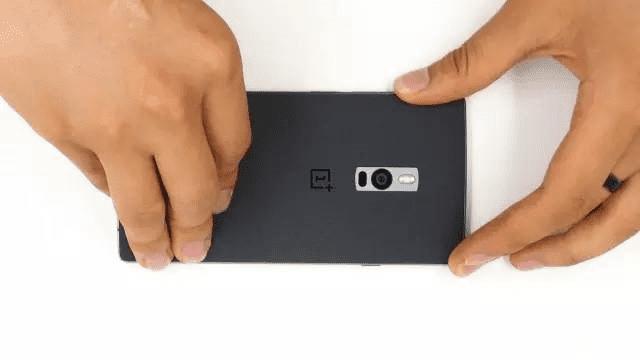

a.关机,打开手机后盖;

加手机2内部做工如何?

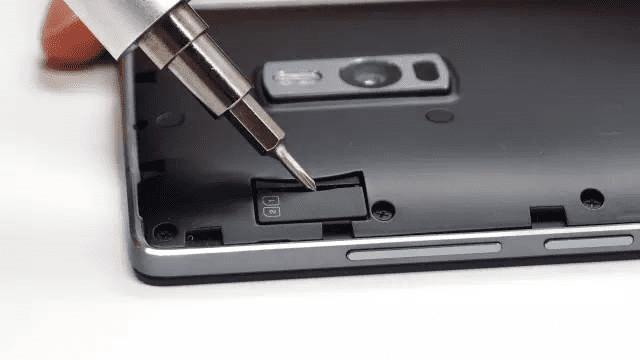

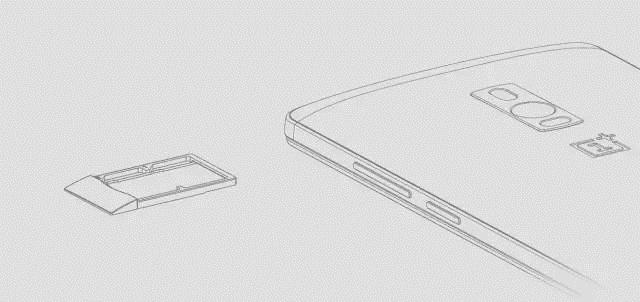

b.取出SIM卡槽;

加手机2内部做工如何?

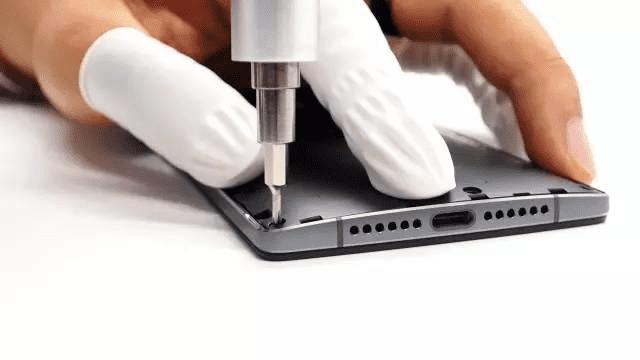

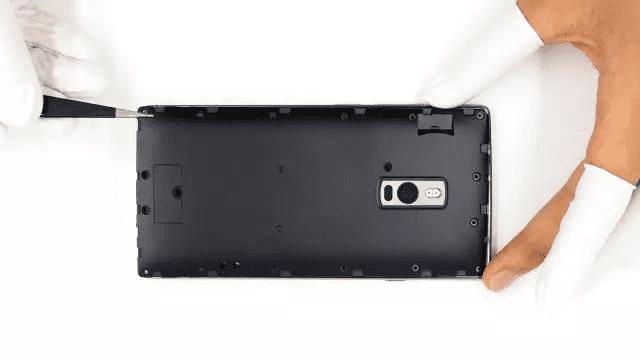

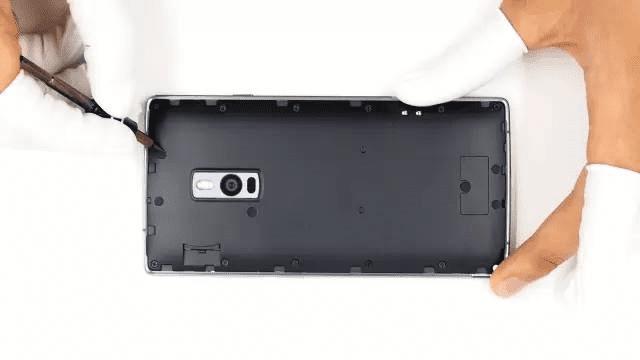

c.抠出背板螺丝孔上的固定胶塞,将螺丝逐个拧下;

加手机2内部做工如何?

加手机2内部做工如何?

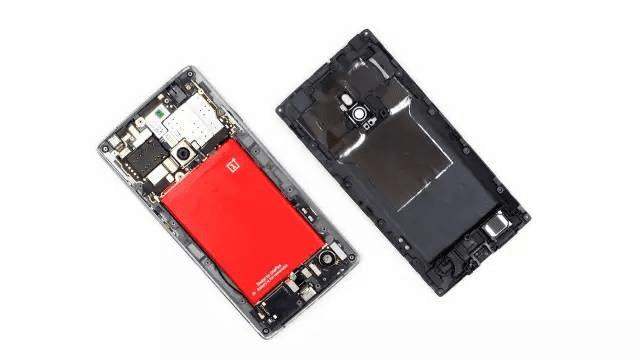

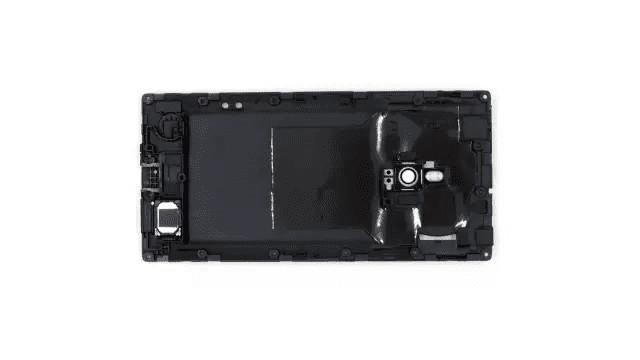

d.取下背板,注意其固定卡扣比较多,不要太过用力;

加手机2内部做工如何?

加手机2内部做工如何?

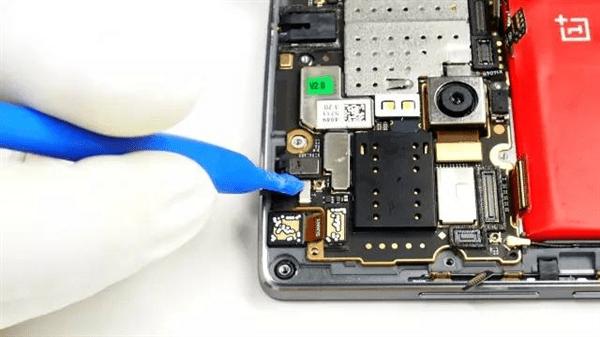

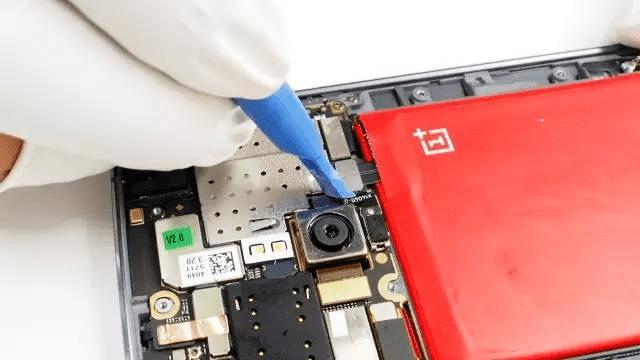

e.取下电池排线,断开其与主板的供电;

加手机2内部做工如何?

f.断开电源键及屏幕排线;

加手机2内部做工如何?

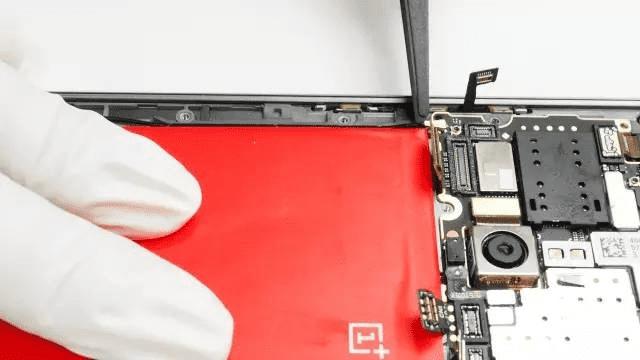

g.光线距离感应器排线;

加手机2内部做工如何?

h.取下射频线;

加手机2内部做工如何?

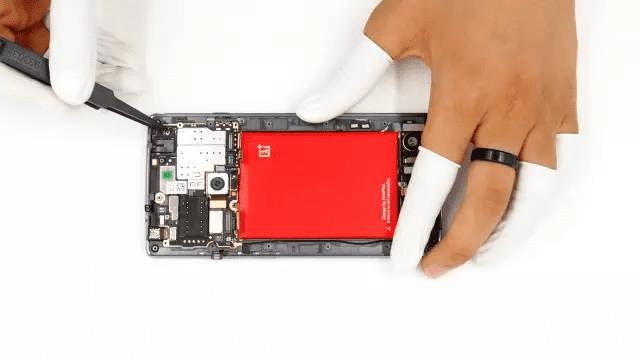

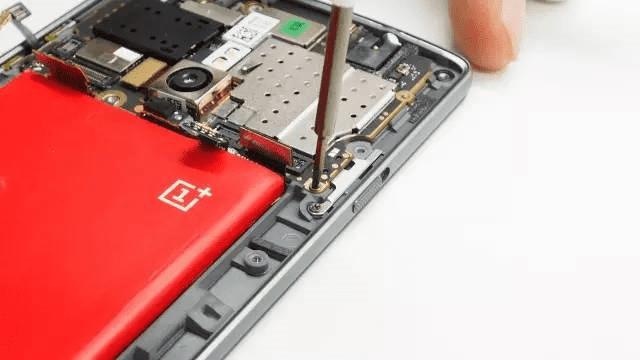

i.主板上还有一颗固定螺丝需要拧下来;

加手机2内部做工如何?

j.取下主板;

加手机2内部做工如何?

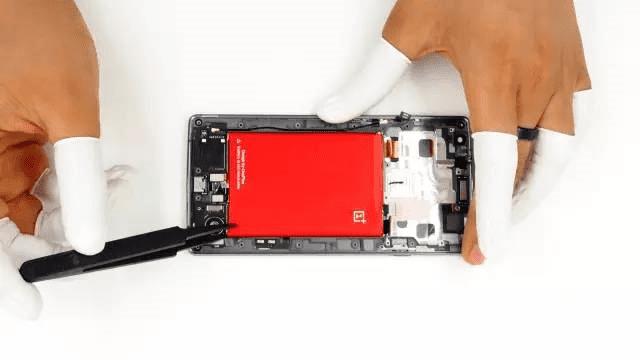

k.拆卸电池;

加手机2内部做工如何?

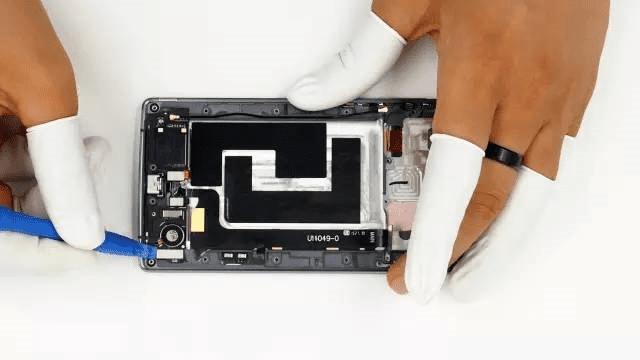

l.断开副板与排线,撕下印刷电路;

加手机2内部做工如何?

加手机2内部做工如何?

m.取下副板;

加手机2内部做工如何?

n.拆卸主副摄像头;

加手机2内部做工如何?

加手机2内部做工如何?

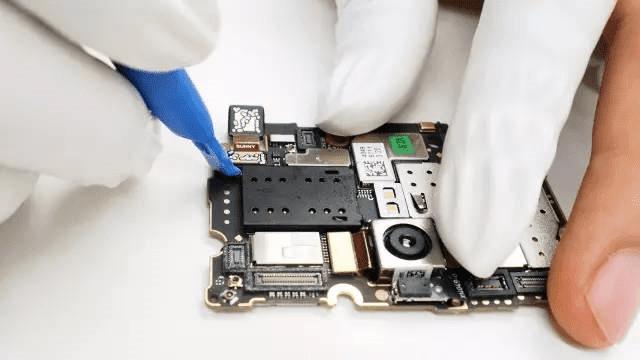

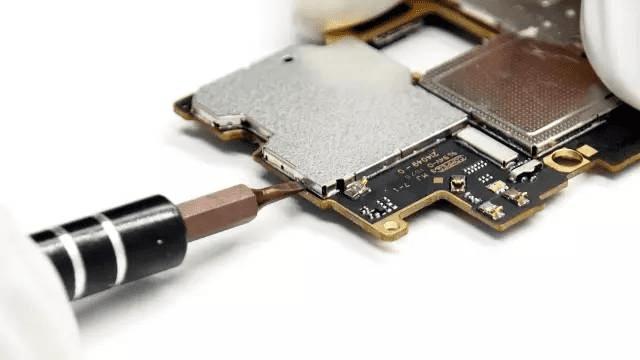

o.取下金属屏蔽罩;

加手机2内部做工如何?

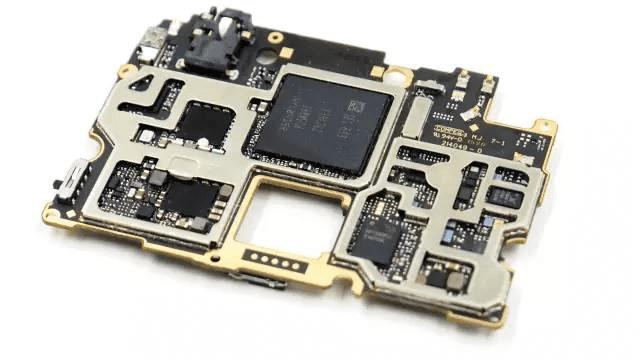

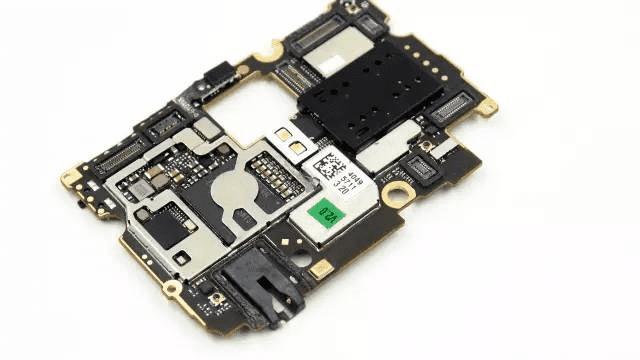

p.主板展示;

加手机2内部做工如何?

加手机2内部做工如何?

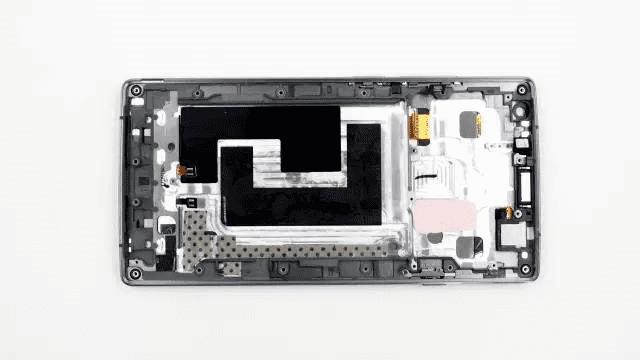

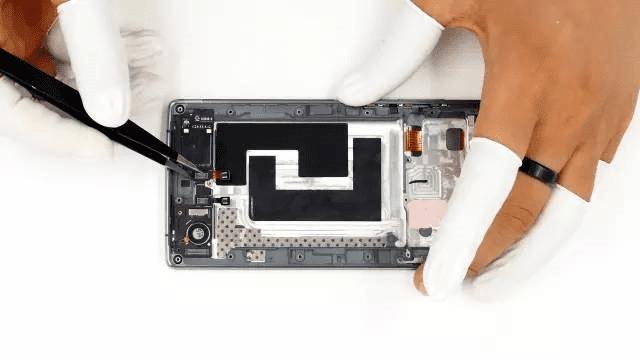

q.金属框架内侧;

加手机2内部做工如何?

4、拆解感受:

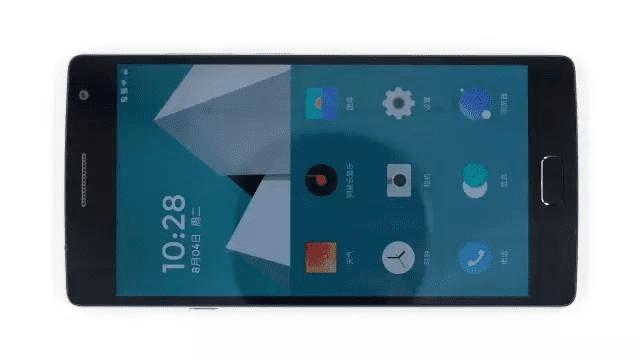

作为一款酝酿了近500天的产品,一加手机2寄托着很多人的期待,在第一眼看到它的时候,有一种说不出的感觉,熟悉与陌生参半。

我们把1代和2代放在一起对比了一下,它们的造型或者说形状几乎一模一样,包括上下和背部的弧度,但是乍看起来好像又不一样,原因就是一代为“悬浮屏”,四周有一条银边,看起来层次感比较强,而一加2则注重一致化的视觉效果,因为其前面板显现出来的部分整体为黑色,那种熄屏后的一体感更强。

另外,由于采用了全金属中框,一加2的手感也要更加厚重一些,边框的处理看起来很像MOTO X,金属倒角打磨得非常有质感,上手之后给人一种很扎实的感觉。

加手机2内部做工如何?

不过,在外观方面,还有一些地方需要“适应”,例如正面的指纹识别按键+两侧的背光虚拟键,这个组合与前面板搭配在一起,看起来稍显不协调。反复观察之后,发现问题还是出在指纹识别键的形状上,看起来稍微扁了一点,而且由于都是黑色,很像是听筒放大了的效果。

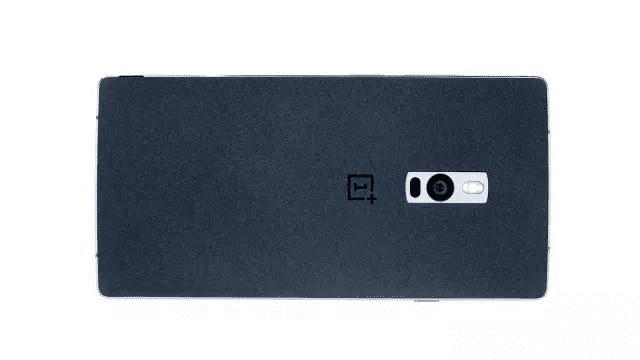

另外一个就是背部,此次一加2的摄像头整体位置下移,而且包边的形状也与整体机身相似,这应该是为了保持视觉一致性,但习惯了在上面,突然变换多少有些不适应,再加上我们拿到的是工程机,后盖下方还没有打上生产商及相应标识,后背整体看着有点突兀。

当然,对于外观,仁者见仁智者见智,可能是我个人的喜好,或者说是观感吧。

加手机2内部做工如何?

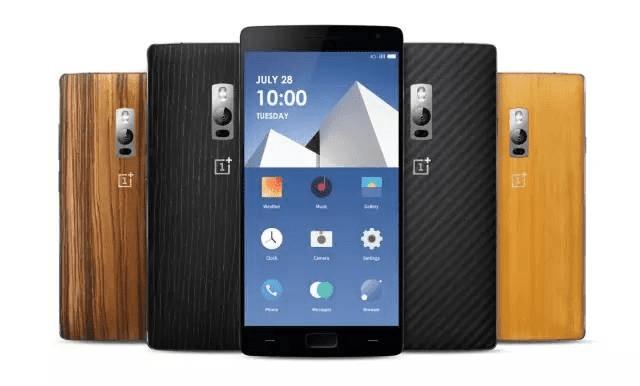

值得一提的是,一加手机2的多材质后盖明显要更加靠谱,它们都达到了量产水准,在种类上也有增加,工艺各方面更加成熟,上手之后的触感明显比国内同类型厂商的产品更为舒适。

加手机2内部做工如何?

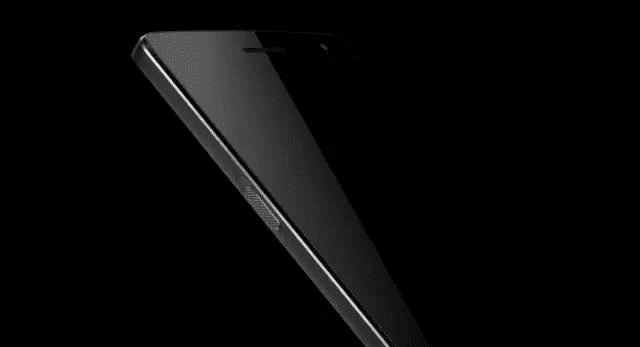

此次,一加手机2在工艺上最突出的改变就是中框采用了阳极氧化的铝合金材质,强度比上一代提升37%,更加抗刮划、耐腐蚀。经钻石刀的精细加工,亮哑对比带来明暗分明的光泽,呈现均匀纤细的金属质感。精致的R角,舒适过渡掌心,并采用成型刀工艺,弧度经过细细打磨,在满足视觉审美的同时,保证更佳的握感。

加手机2内部做工如何?

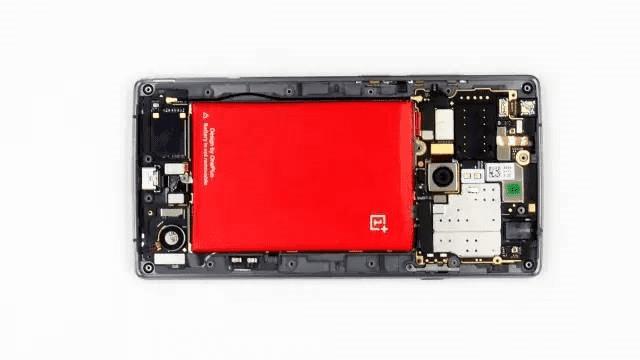

与前代一样,一加手机2的内部结构同样采用了三段式设计,上方为安放核心部件的主板,下方则是承担一些辅助功能的副板,电池位于中间位置,两块主板通过软性印刷电路连接。选择这种结构,一方面是对于设计的继承,另一方面则是出于稳定性的考虑,使用相对熟悉的结构,可以降低研发成本,增强整机功能的可靠性。

加手机2内部做工如何?

除此之外,一加手机2对于内部线路结构以及排线处理都做了重新优化,相比上代产品,集成度更高,细节处理也更加完美,减少了不必要的排线使用。一个突出表现就是拆解的难度降低,步骤也明显减少,从装配角度来说,工人的工作效率提高,有利于大批量生产。

加手机2内部做工如何?

内部还有一个亮点就是散热处理,为更好地将CPU热量导出到铝合金中框,一加手机2在CPU和屏蔽罩之间填充了导热凝胶,使得导热凝胶和CPU、屏蔽罩都可以充分接触。而屏蔽罩的材质也换成了铜合金,铜的导热系数远大于常用的不锈钢,再配合3层石墨片将接收到的热量快速散开。

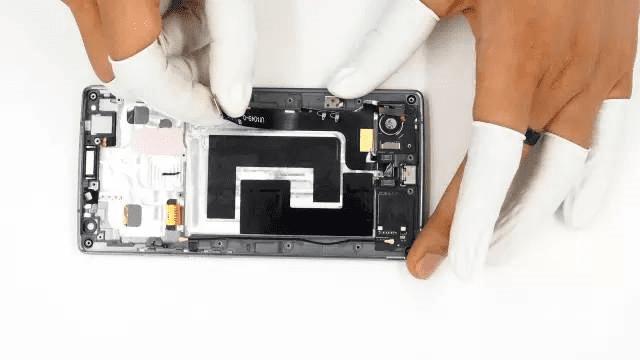

同时,为降低LCD背光和驱动IC的发热,一加2在LCD背面增加了1pcs 25um的石墨片,使得背光产生的热量可以快速散开。另外,在下盖上也留出了3层石墨片的空间,将背部热量从整机上端快速运送到下端,使得整机背部热量分布更均匀。

加手机2内部做工如何?

不过,在升级的同时,一加手机2也出现了一些“减配”的情况。例如,之前1代产品采用了双扬声器组合,而2代则有所变化,虽然底部扬声器开孔仍是对称的两排,但内部却只有一个扬声器组件。还有就是对于NFC的支持,一加1代是有NFC芯片的,但是一加2却取消了这个部件,发布会现场,我们专门进行了询问,一加工作人员给出的解释是NFC目前在国内的应用并不是很多,相对比较鸡肋,所以在2代上并没有这个功能。

加手机2内部做工如何?

针对这两个问题,我们也专门与一加手机的产品经理进行了沟通:

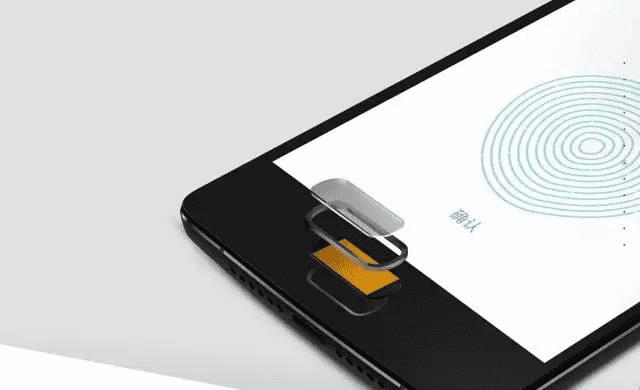

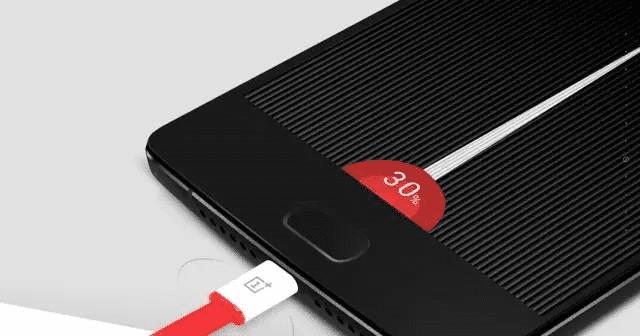

a.此次,一加手机2在正面底部增加了指纹识别模组,同时USB接口换成了Type-C端口。

这两部分变化对内部空间有着更多的要求,如果放置两个扬声器,满足双音腔设计的话,内部空间、底部尺寸都难以达到最佳的要求,所以最终采用了单扬声器的方案,但从部件本身来看,该扬声器的品质和音质较上代有明显提升,并且采用了NXP智能音效,可以动态增益扬声器的音量,同时保护喇叭,效果同样出色。

加手机2内部做工如何?

b.NFC技术推出已经有几年了,但在应用方面,尤其是国内应用,并不是很普遍,仍属于小众范畴。

目前来看,NFC最具有吸引力的莫过于移动支付,但国内无论银联还是各大银行,在这方面的普及速度都很慢,未来广泛应用还需要一定时间。一加手机之所以舍弃了NFC功能,也是处于使用比例的考虑,不过从技术层面来看,一加手机主板上留有两个触点,就是现在用于识别后盖材质的触点,之后很可能延伸NFC功能,芯片植于后盖之内,然后连同NFC。

加手机2内部做工如何?

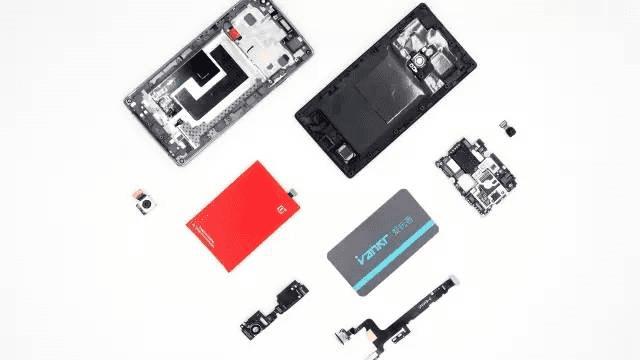

总得来看,一加手机2是一款从量变到质变积累的产品,460多天对于设计师来说,有充分的时间对手机进行打磨和改进。该机相较前代产品可谓做到了全面升级,采用了金属中框,增加了指纹识别、静音键、激光对焦,USB接口换成了Type-C,SIM卡槽支持双卡双待,电池容量从3100mAh升级到了3300mAh,处理器搭载了最新的高通骁龙810,高配版的运行内存达到了4GB,这都属于直观的质变,也是在做加法。

加手机2内部做工如何?

细节方面,一加手机2则更多是在做量变的积累,内部线路逐步优化,音量键位置的调整。这些看似细微,甚至看不到的地方,却在潜移默化地影响着整机的体验和性能。而正是这些量变和质变,才最终造就了这款全新产品。结合1999元的起价,一加手机确实称得上是高性价比,不得不说,在过去几个月上市的新品当中,其竞争力和表现都非常抢眼。

加手机2内部做工如何?

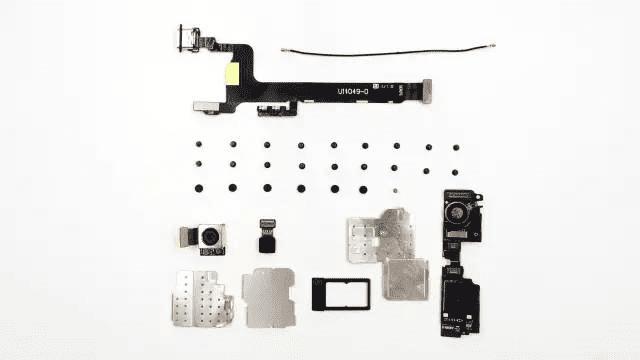

5、螺丝分布:

固定共采用了2套螺丝,1套用于背板固定(共18颗),1套用于主板固定(共1颗)。螺丝总共19颗,数量和种类不是很多,而且非常便于区分,即使是新手也不会搞混,需要注意的就是不要遗漏。

装机过程

1、复原难度:★★★

属于中级水准,在完成拆解步骤之后,明显能感受到一加手机2结构和设计的简洁,主体大部件就几块,而且没有什么特殊的小零部件,再加上螺丝种类只有两种,便于区分和记忆,装机时操作会非常顺畅。

2、装机用时:25分钟

加手机2内部做工如何?

3、装机步骤、感受及需要注意的点:

a.相比拆解而言,装机的难度基本没什么变化,属于拆装都容易的机型,过程中需要注意的就是电池排线,一是要摆正电池位置,偏了很可能无法连接主板,二是排线本身比较脆弱,不要拽坏了;

b.由于难度不是很高,装机步骤就不过多赘述了,简单来说就是把拆解倒着做一遍,中间环节没有顺序的调整,只要足够耐心和细心都能轻松搞定。

维修分析:

加手机2内部做工如何?

1、一加手机2无论拆解还是装机难度都不大,这也降低了维修的门槛,动手能力强、够细心的话都可以自己尝试;

2、维修成本相对较低,可更换的元器件除本身价值外,单独维修手工费不会太高,易损部件中,最贵的应该就是屏幕总成了;

3、对于动手能力强的用户来说,可以自行完成拆机清灰、更换零部件、小故障修复的工作,只要细心就OK;

4、摄像头、电池、耳机接口,这几个部件可以在损坏时购买替换,电池价格在后期应该不会太贵;

5、如果是主板、SIM卡槽、屏幕损坏的话,需要找售后或者正规维修点处理;

拆机总结:

通过本次拆机,我们可以看到,一加手机2内部并没有采用一些增加工艺难度的特殊设计,而是更多的采用了现有业界最为成熟的制造工艺,这样一来就不会出现在生成过程中,由于工艺过于复杂,而带来的量产问题,因此一加手机2在购买上后期会相对比较容易。

从拆机全过程来看,这款一加手机内部大量采用了高通高规格芯片方案,内部做工布局讲究,固定性十分出色,此外结合出色的散热设计,在质量上会有出色表现,用户无需担心产品质量问题。
