怎么样拆解iphone电池?

2015-09-15 05:20:46 来源:www.45fan.com 【

怎么样拆解iphone电池?



选购手机和移动电源时,我们经常会看到的一个卖点就是聚合物电池,商家也表示聚合物电池的能量密度更高,更安全,尤其是这样宣传的移动电源更受消费者的喜爱。

5288元的iPhone用啥电池

怎么样拆解iphone电池?

此前我们在移动电源的横评中对产品的电芯进行过拆解分析,也曾拆解过18650电池和所谓的聚合物电池,结果发现不少所谓的聚合物都是液态锂离子电池换了一个包装之后伪装的,正所谓“换汤不换药”,聚合物电池还是非常少见的。

怎么样拆解iphone电池?
准备拆解的iPhone 4s(左)和iPhone 5s(右)电池

究其原因,除了聚合物和液态锂离子电池的表现差别不大外,聚合物的成本更高也是一个重要因素。那么问题来了,官方零售价5288元的iPhone手机在成本上有更大的选择空间,那么iPhone是不是使用的聚合物电池呢?我们就对iPhone 4s和iPhone 5s的电池进行拆解分析。

怎么样拆解iphone电池?
苹果官网对其电池的介绍(图片截自苹果官网)

苹果的中文和英文官网对iPhone电池的说明都只是“锂离子电池”,并没有具体说明是液态锂离子电池还是聚合物锂离子电池,而在电池上则标示了聚合物锂离子电池Li-ion Polymer Battery,看来我们还是得从实践中得出结论。

注意:拆解电池可能导致漏液或短路,甚至有引发火灾的风险,没有安全防护的情况下电解液和高温可能危害人身安全。我们建议您不要自行拆解任何种类的电池,废旧电池请妥善处理。

iPhone 4s电池拆解解析

我们首先拆解的是iPhone 4s的电池。这块电池是由索尼电子(无锡)有限公司制造,额定电压3.7V,容量1430毫安时。

怎么样拆解iphone电池?
待拆解的iPhone 4s电池

怎么样拆解iphone电池?
拆解从电池线路连接处入手

iPhone 4s最外部是黑色的铝塑膜,外部有产品信息和电池参数,生产信息通过喷码印制在电池表面。

怎么样拆解iphone电池?

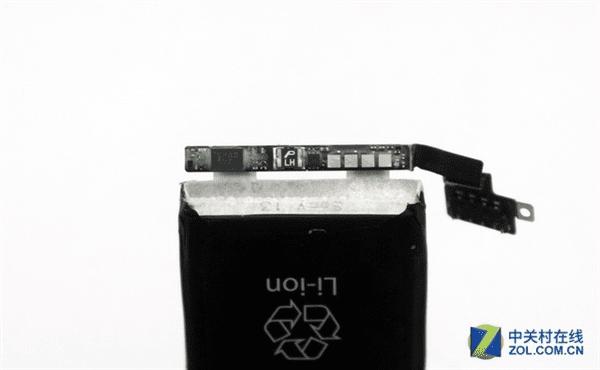

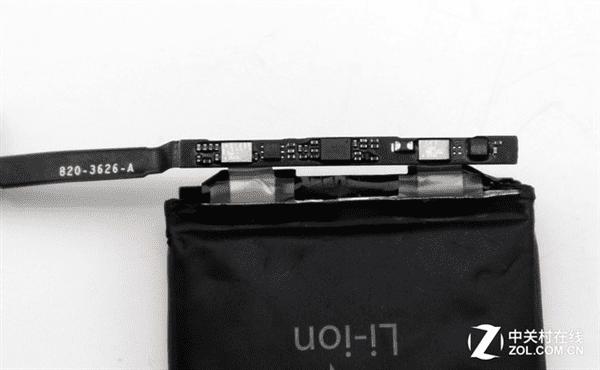

iPhone 4s电池内部的电路板

怎么样拆解iphone电池?

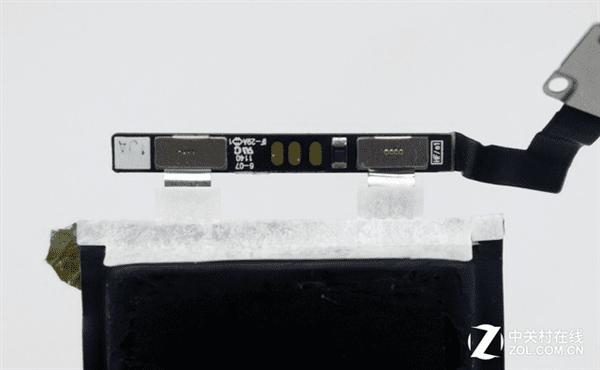

iPhone 4s电池内部的电路板

怎么样拆解iphone电池?
iPhone 4s电池内部绝缘纸上的Sony字样

怎么样拆解iphone电池?
拨开电路板可以看到电池和电路板的连接稳固

在电池下部有电路板,最然空间很小,但还是有序紧致地排列了不少元件,主要是管理电池的充电放电,避免电池的电压过高过低引发危险。电路板后的绝缘贴纸上还有索尼sony的字样。

怎么样拆解iphone电池?

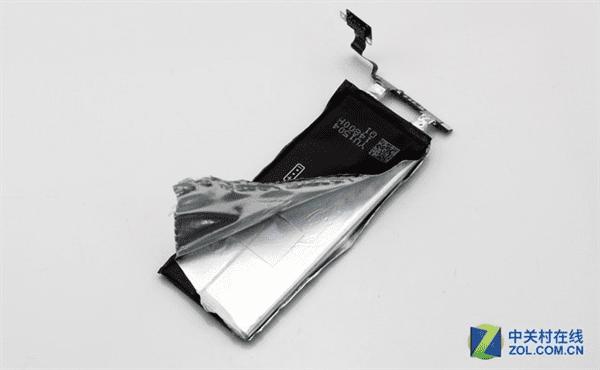

剥开电池的铝塑膜

怎么样拆解iphone电池?

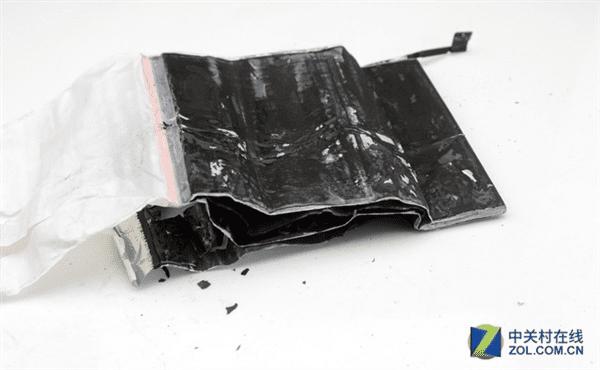

iPhone 4s电池电芯采用卷积的层叠结构

在剥开铝塑膜之后就是电芯内部了。在打开保护套的时候没有电解液流出,靠近可以闻到非常细微的刺激性气味。iPhone 4s电池内部采用了卷积的层叠结构,同样具有隔膜和金属电极。

怎么样拆解iphone电池?

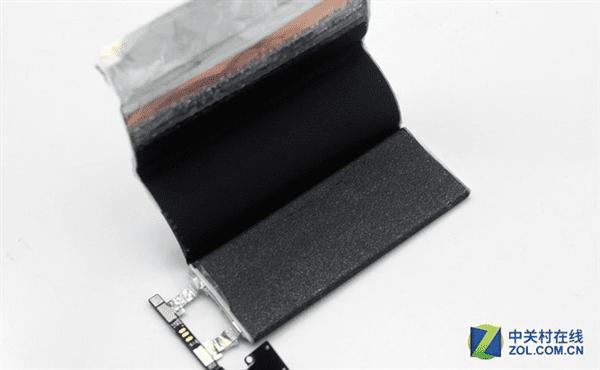

iPhone 4s电池内部的电解质

怎么样拆解iphone电池?
iPhone 4s电池内部的电解质

我们继续拆开电池电芯,可以看到,电池的正负极之间并没有液态的电解液,而是黑色的电解质,中间有隔膜作为支撑,这块电池是聚合物电池无疑。

iPhone 5s电池拆解解析

接下来是iPhone 5s的电池拆解。这块电池由惠州市德赛电池有限公司制造,额定电压为3.8V,容量1560毫安时。

怎么样拆解iphone电池?
待拆解的iPhone 5s电池

怎么样拆解iphone电池?
电池电路板外部的塑料绝缘框

和4s的电池类似,iPhone 5s的电池同样采用黑色的铝塑膜封装,外部印制有产品信息和电池的参数。

怎么样拆解iphone电池?

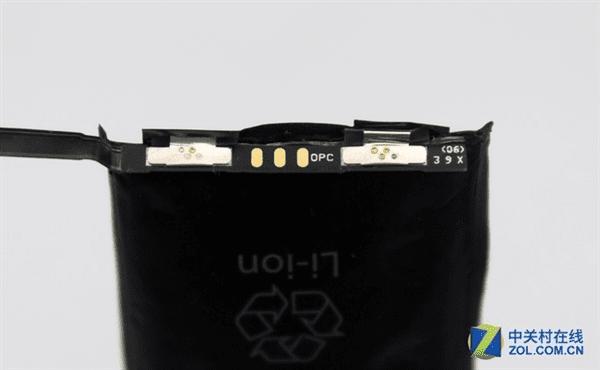

iPhone 5s电池电路板

怎么样拆解iphone电池?
iPhone 5s电池电路板

电池在下部同样设计了电路板,用于充放电管理和电压电流保护,5s电池的电路板在外部还设置了一个黑色的塑料框起到绝缘作用。

怎么样拆解iphone电池?

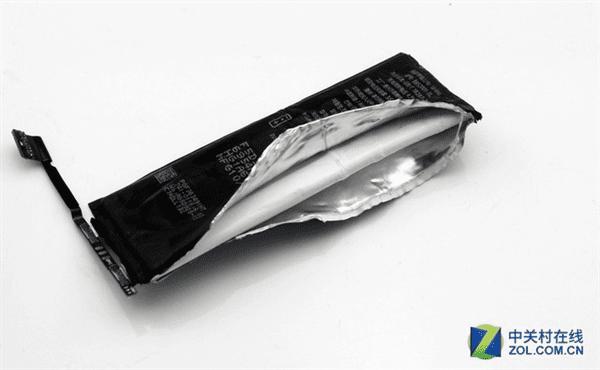

剥开铝塑膜可以闻到刺激性气味

怎么样拆解iphone电池?
剥开铝塑膜可以闻到刺激性气味

怎么样拆解iphone电池?

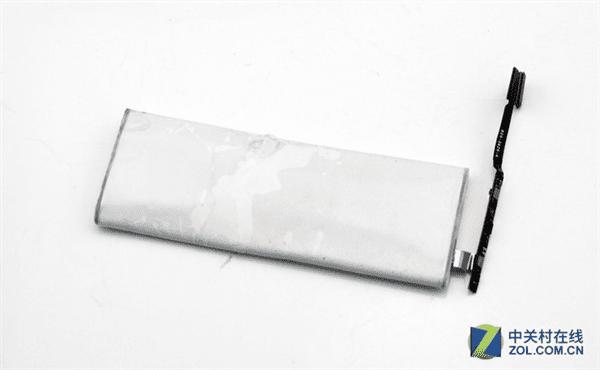

完全取出iPhone 5s电池的电芯

在剥开铝塑膜之后是电芯内部。还没有完全拆开铝塑膜时就可以非常明显地闻到刺激性气味,和18650电池的电解液气味一致,应该也是六氟磷酸锂的电解液。

怎么样拆解iphone电池?
iPhone 5s电池电芯采用卷积的层叠结构

怎么样拆解iphone电池?
电芯内部有较明显的电解液浸泡痕迹

继续拆开电芯可以看到,正极的铝箔和负极的铜箔之间有隔膜,电池内部被电解液浸泡的痕迹明显,看来这块电池是软包的锂离子电池。

不以聚合物电池论英雄

看到这里,可能会有朋友提出疑问,iPhone 5s的推出时间比4s晚了近2年的时间,难道用的电池反而退步了?还是我们买到的iPhone 5s是假货?其实都不是。我们要说的是,不能以聚合物与否来判定电池乃至手机的优劣。

怎么样拆解iphone电池?

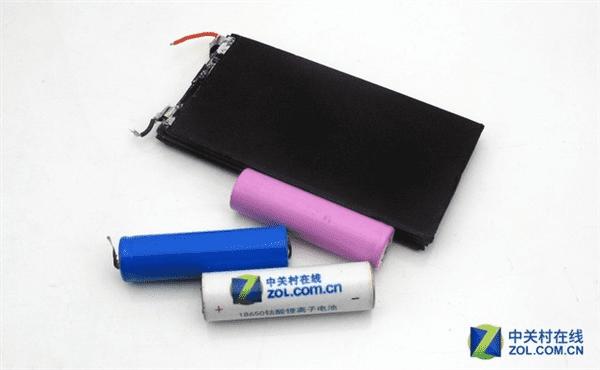

不同外形的锂离子电池

聚合物锂离子电池相对于液态锂离子电池来说确实存在优势,但也同样存在不足。以目前的电池发展水平来看,液态锂离子电池的技术更加成熟,应用也更为广泛,而聚合物锂离子电池存在垄断使得价格更高,二者在日常使用上并没有明显的质的区别,只要是大厂商生产的规范产品就有非常好的充放电能力和安全性能。

怎么样拆解iphone电池?
商家宣称的18650电池不安全并无依据
(图中右侧实际是漏液的5号电池,图片截自淘宝网)

我们再来说一下为什么拆解的iPhone电池会遇到先后不同的情况。每一代iPhone手机在选择电池供应商时都会选择4家厂商,这些厂商包括中国、韩国和日本的厂商,不同的电池厂商会根据苹果的要求生产电池,供苹果公司选择使用。

怎么样拆解iphone电池?
iPhone电池由不同供应商提供

不同厂商供应的电池会有不同,意味着同样的iPhone手机内置的电池会有不同的种类,我们拆解的手机电池就遇到了这一的情况。需要了解的是,这些电池都是经过电池厂商和苹果公司严格检测并筛选的,所以我们没有必要纠结手机到底内置了哪种电池,享受高性能电池带来的优秀体验才是手机和电池厂商的初衷。

怎么样拆解iphone电池?
iPhone手机的电池具备高效能和良好的体验

本次拆解的电池分别从国行iPhone 4s和港行iPhone 5s上拆下,手机均未更换过原装电池。由于没有iPhone 6用户提供赞助,我们的拆解就先到这里,如果您有iPhone 6(或6+)愿意赞助,也欢迎联系我们。
