华为Mate8做工的全面介绍及解析

2016-02-21 13:16:39 来源:www.45fan.com 【

华为Mate8做工的全面介绍及解析

华为Mate 8发布之后,好像还没有相关的全方位拆解图赏。而很多人都很想知道华为Mate8做工好不好,日前网上终于出现了华为Mate 8的拆解图集,有兴趣的可以一起来看一看。

华为Mate8做工的全面介绍及解析

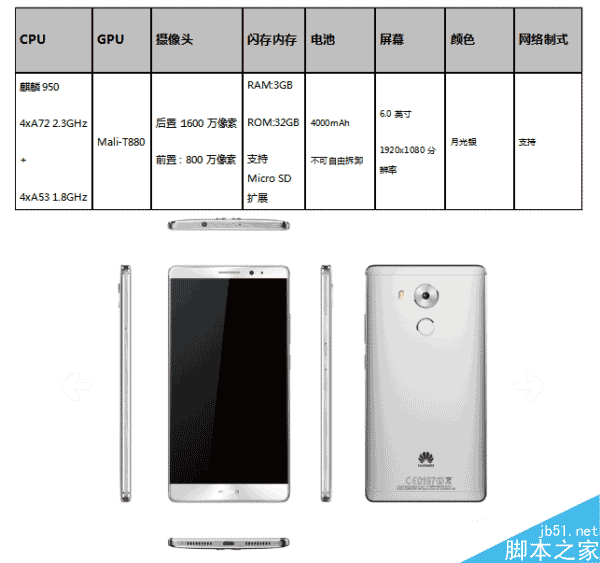

这次拆解的Mate 8的月光银色低配版,采用6英寸1080p显示屏,搭载麒麟950处理器,内置3GB内存和32GB机身存储空间,提供一颗800万像素前置摄像头和一颗1600万像素后置摄像头,电池容量4000mAh。

下面正式开始拆解之旅:

华为Mate8做工的全面介绍及解析

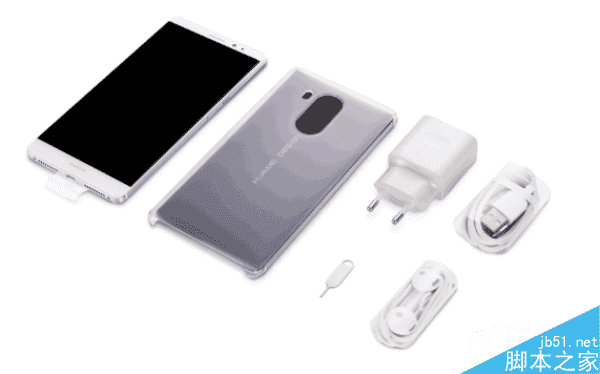

全家福,附件包括9V/2A充电器,卡针、USB数据线以及耳机。

华为Mate8做工的全面介绍及解析

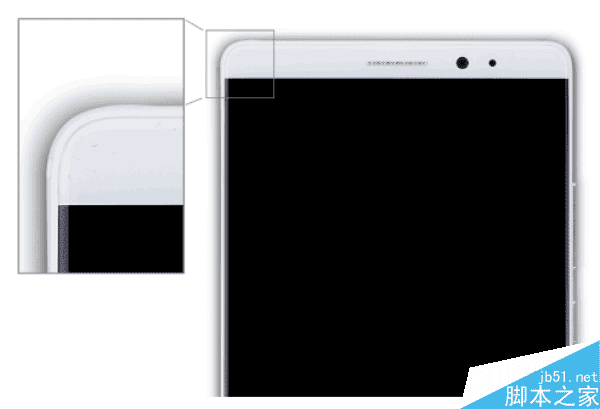

虽然Mate 8屏幕依然有黑边,但不可否认的是,相比Mate 7来说黑边确实窄了不少,整体宽度缩减了0.4mm,这么做的好处就让屏占比看起来更高了。

华为Mate8做工的全面介绍及解析

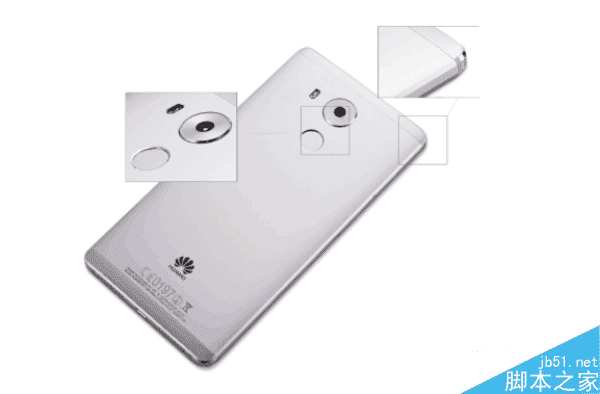

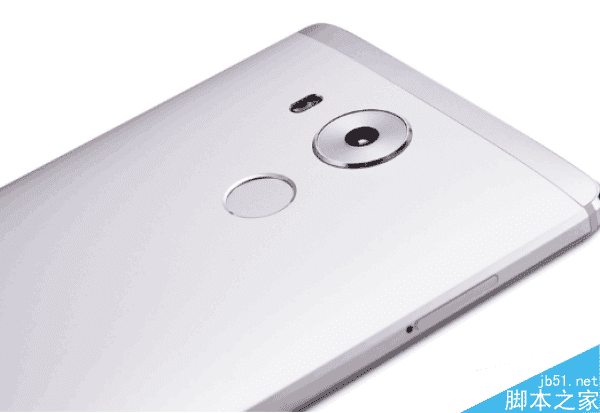

Mate 8的背壳和边框是两种完全不同的触感,背壳为柔性喷砂、侧边则是拉丝工艺,手感截然不同。

华为Mate8做工的全面介绍及解析

相比Mate 7来说,Mate 8将指纹识别区域从方形改成了圆形,摘去金属环,并将指纹下凹深度缩小到0.45mm,整体指纹解锁体验要更好一些。

华为Mate8做工的全面介绍及解析

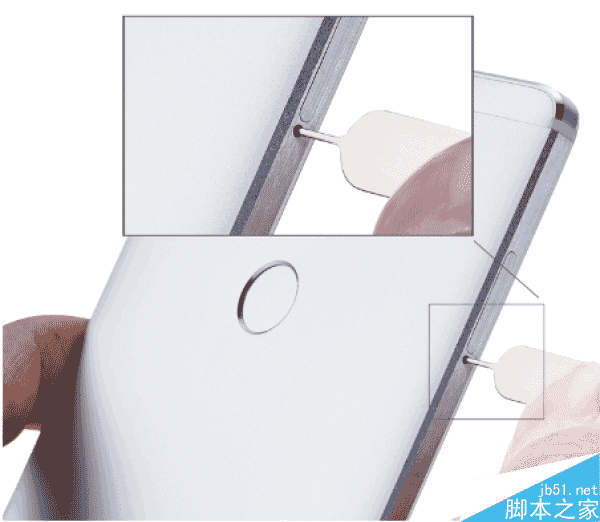

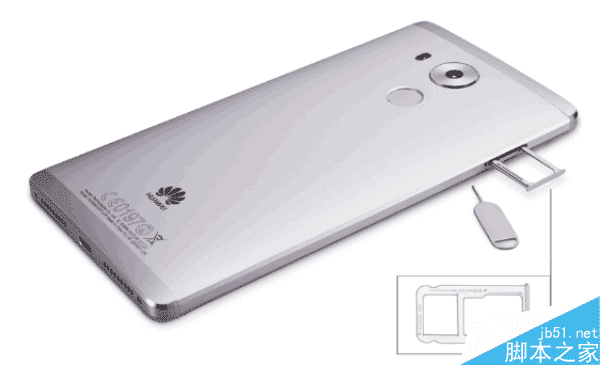

拆解第一步,取出SIM卡槽

华为Mate8做工的全面介绍及解析

Mate 8采用了“二合一卡槽”设计,集成了SIM卡和SD卡,现如今不少机型都采用了类似设计。

华为Mate8做工的全面介绍及解析

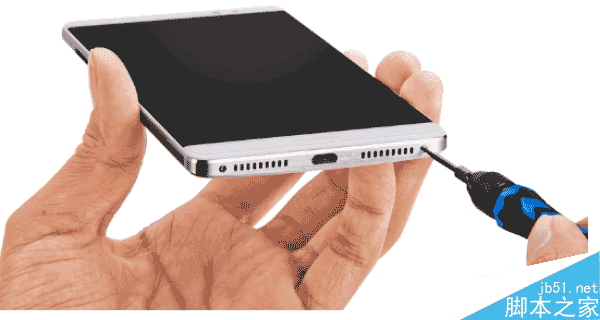

拆掉手机底部的两颗六角形螺丝就能“开膛破肚”了

华为Mate8做工的全面介绍及解析

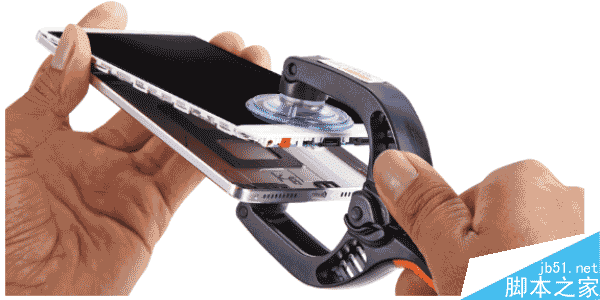

用拆机吸盘的掀开屏幕,Mate 8的内部构造即将揭晓。

华为Mate8做工的全面介绍及解析

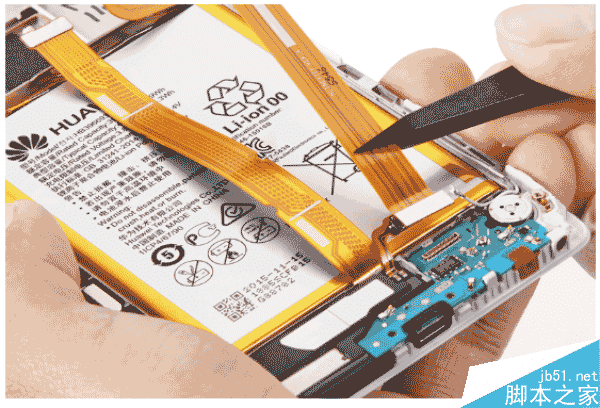

拆解的时候一定要小心,因为指纹识别部分是通过排线连接在主板上的,一不小心碰断就麻烦了。

华为Mate8做工的全面介绍及解析

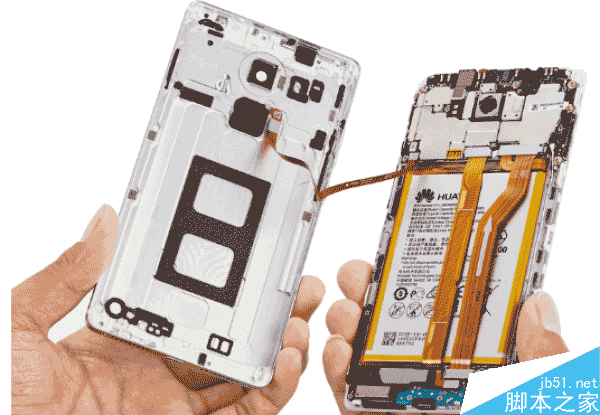

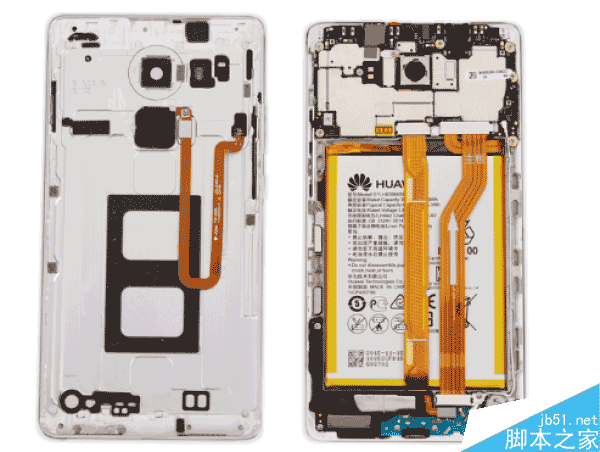

小心取下排线之后,后壳就能整体与机身分离了,Mate 8给人的第一感觉虽然是布局精致,但电池上面的两个排线实在是有点“大煞风景”。

华为Mate8做工的全面介绍及解析

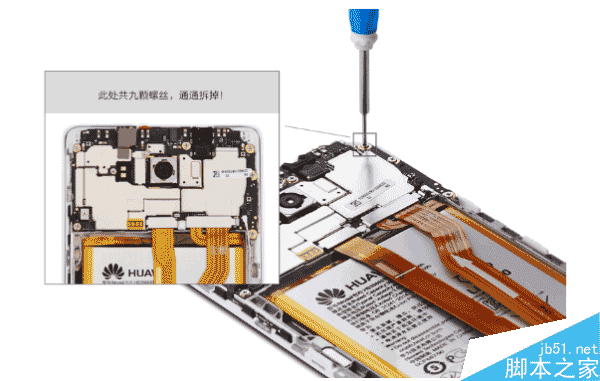

想要取下主板,必须先拿掉上边的九颗螺丝钉。

华为Mate8做工的全面介绍及解析

拆掉摄像头连接器压片

华为Mate8做工的全面介绍及解析

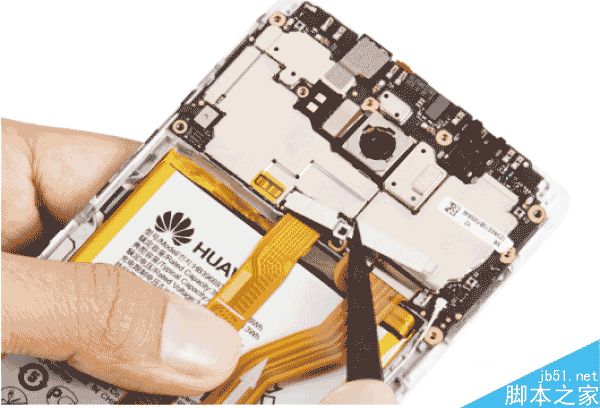

接下来开始拆掉屏幕与主板连接器压片

华为Mate8做工的全面介绍及解析

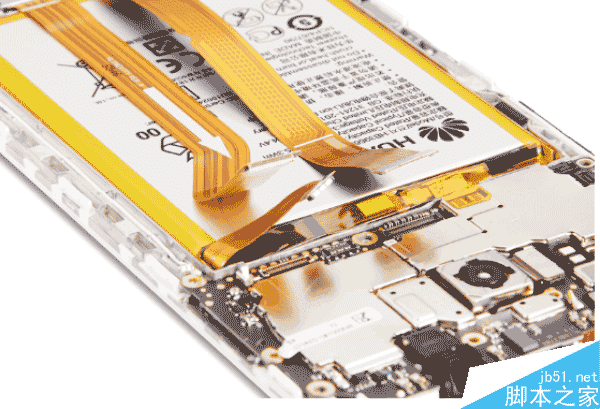

去掉紧固压片之后,几根排线就开始“张牙舞爪”了。

华为Mate8做工的全面介绍及解析

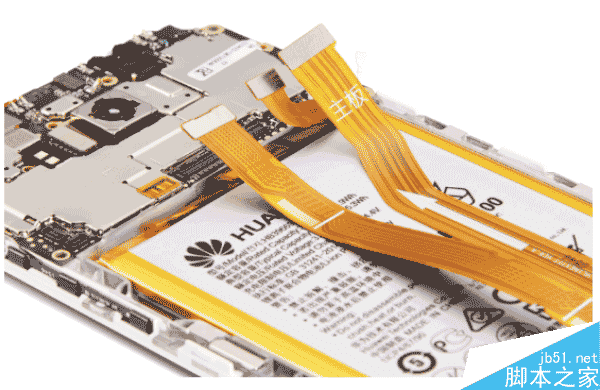

居然能翘起这么高

华为Mate8做工的全面介绍及解析

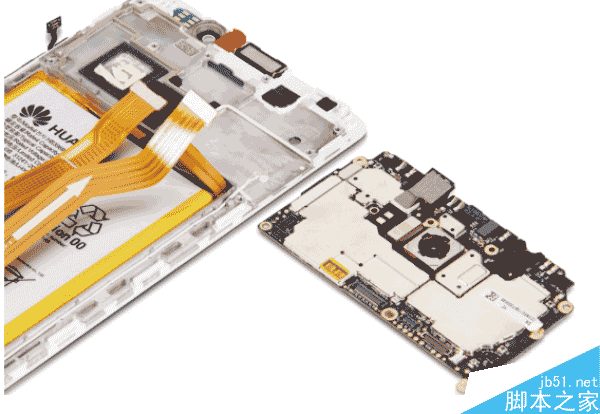

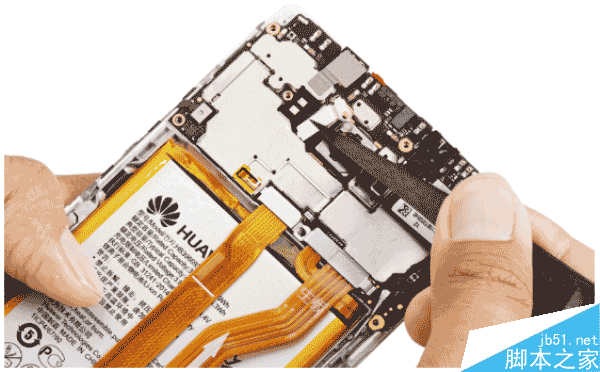

从主板的顶端右上方下手,要注意同时拨开右上角的卡扣。小心翼翼翘起主板,就可把主板拆卸下来。

华为Mate8做工的全面介绍及解析

主板上的金属屏蔽罩真用了不少

华为Mate8做工的全面介绍及解析

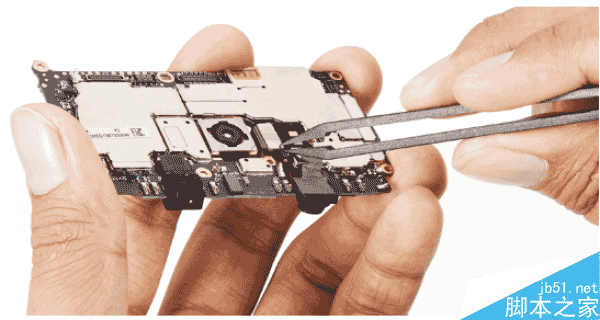

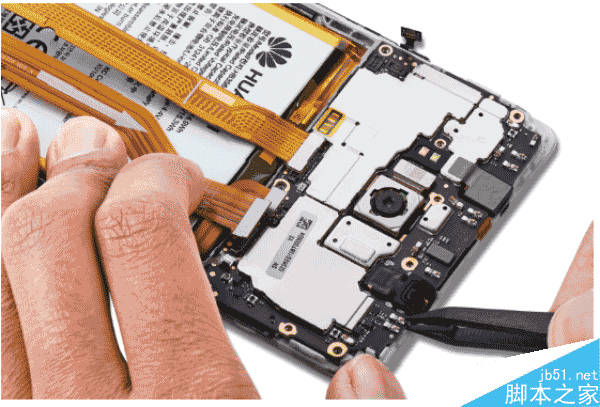

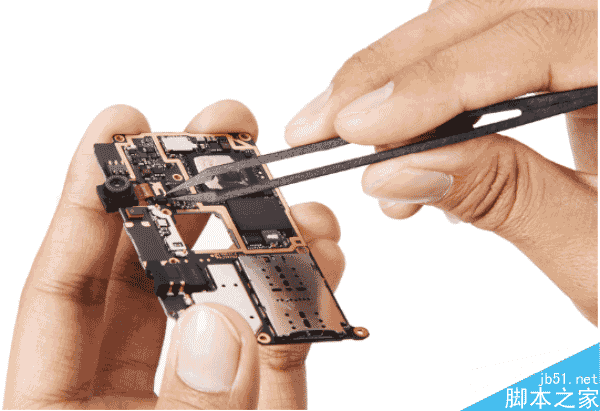

用镊子轻轻取下主摄像头

华为Mate8做工的全面介绍及解析

前置摄像头也取了下来

华为Mate8做工的全面介绍及解析

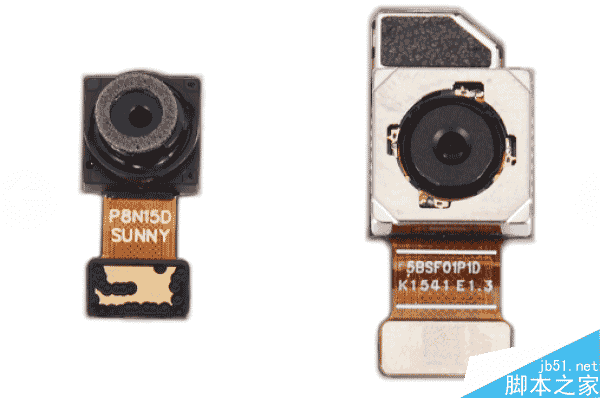

华为Mate 8的主摄像头是来自索尼的IMX298,支持闭环对焦,光学防抖。前置摄像头则是舜宇光学的产品,编号为P8N15D。

华为Mate8做工的全面介绍及解析

主板A面

华为Mate8做工的全面介绍及解析

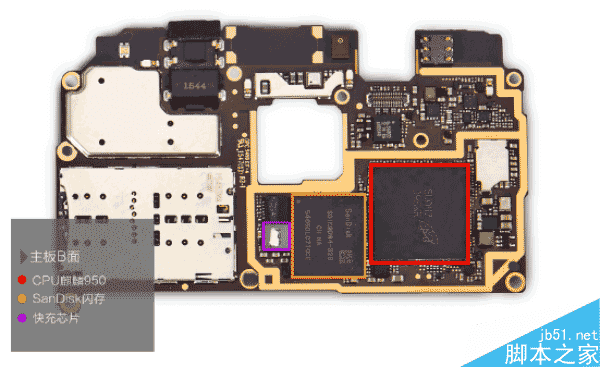

主板B面

红色:麒麟950处理器,跟美光的LPDDR4内存封装在一起

橙色:SanDisk的32GB闪存

紫色:快充芯片,不知道为什么居然打码了...

华为Mate8做工的全面介绍及解析

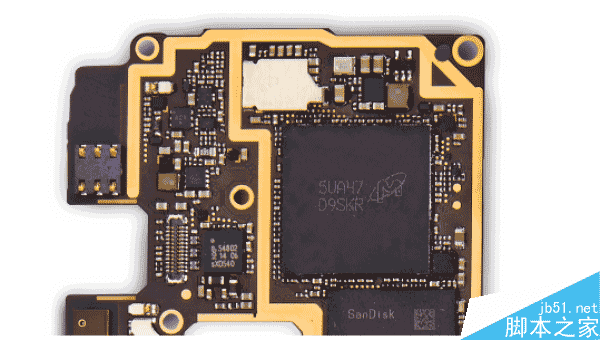

给美光内存和麒麟950一个特写

华为Mate8做工的全面介绍及解析

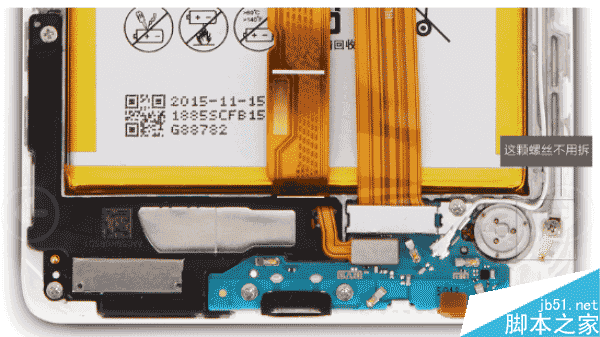

拆完主板之后,可以开拆手机底部了

华为Mate8做工的全面介绍及解析

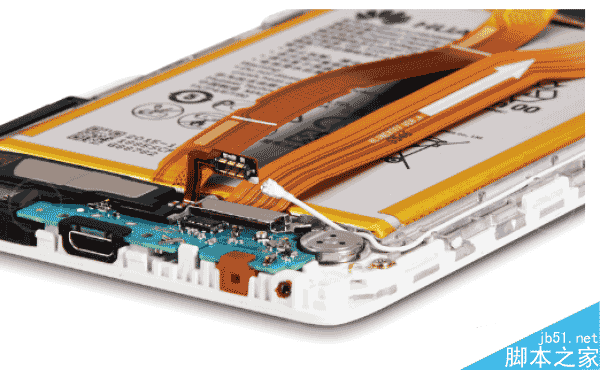

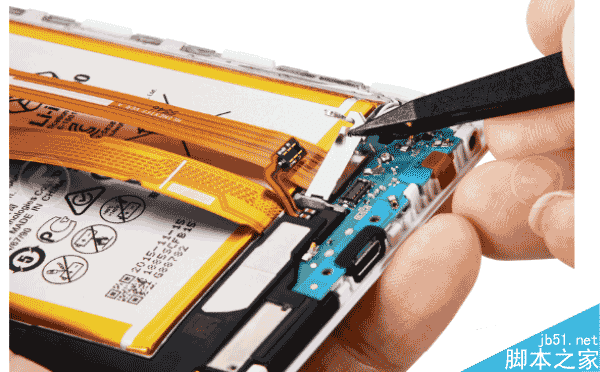

翘起的音腔与副板连接器和天线信号传输线

华为Mate8做工的全面介绍及解析

拆除主副板连接线紧固压片

华为Mate8做工的全面介绍及解析

终于把烦人的排线去掉了

华为Mate8做工的全面介绍及解析

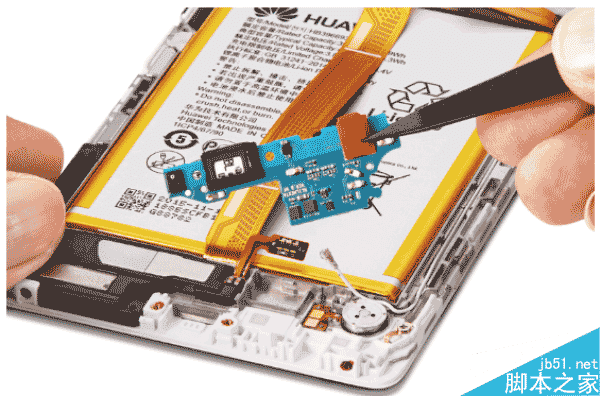

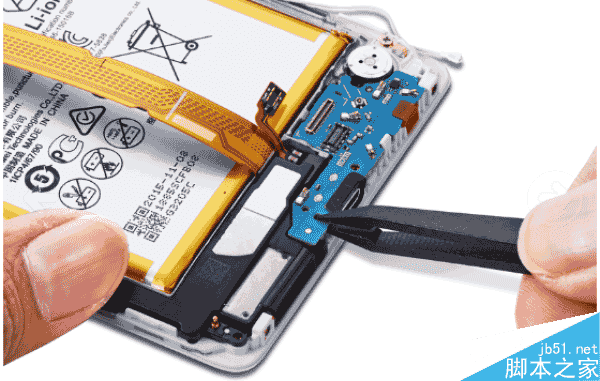

取下副板需要一点小技巧。用镊子夹住左侧,稍微往上一使劲,副板就从卡扣里下来了。

华为Mate8做工的全面介绍及解析

副板特写

华为Mate8做工的全面介绍及解析

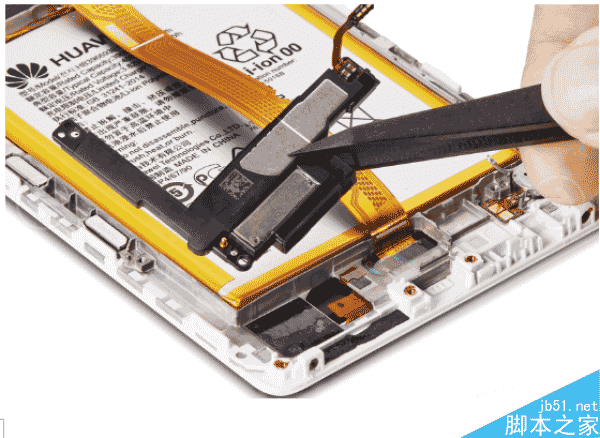

音腔除了有螺丝紧固之外,还另外用背胶粘在了前壳上

华为Mate8做工的全面介绍及解析

华为的音响采用了SMARTPA+SPK系统设计

华为Mate8做工的全面介绍及解析

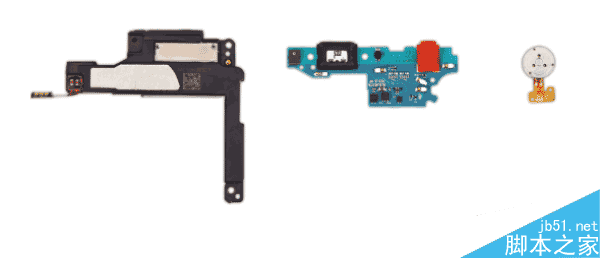

惯例一张元件合照,给这个步骤画个句号,从左往右分别是音腔、副板以及振动元件。

华为Mate8做工的全面介绍及解析

下面拆解电池

华为Mate8做工的全面介绍及解析

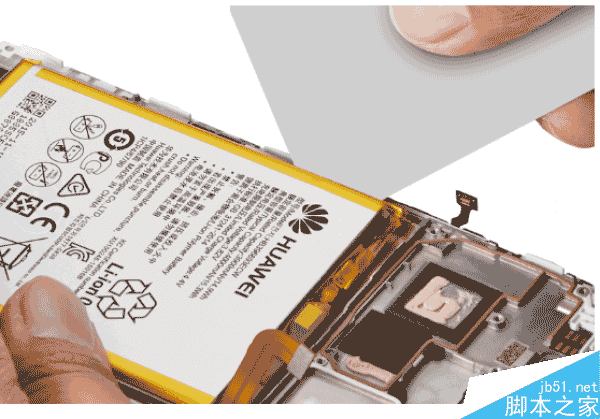

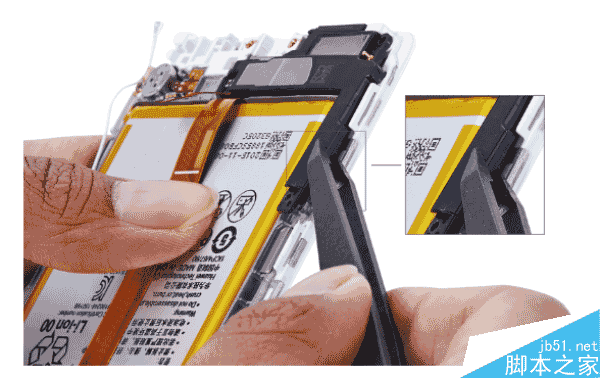

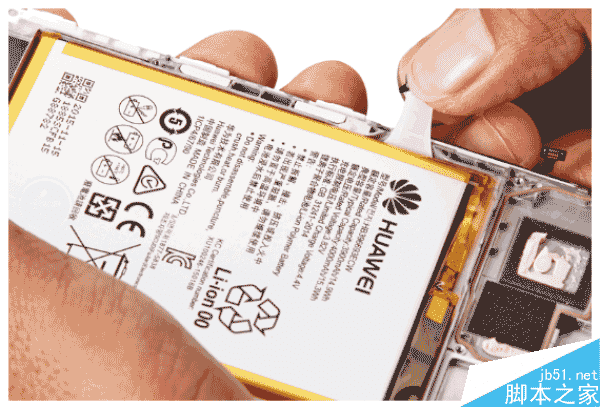

由于电池底部用上了泡棉胶水,所以电池必须撬下来

华为Mate8做工的全面介绍及解析

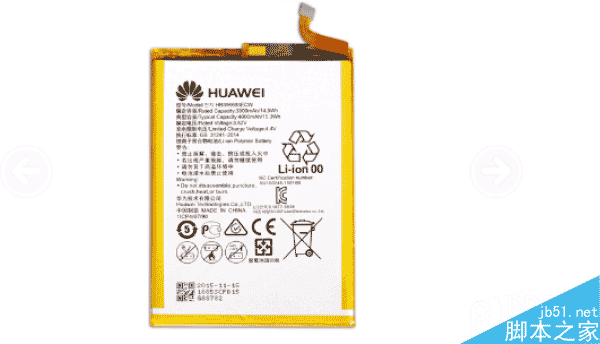

容量为4000mAh

华为Mate8做工的全面介绍及解析

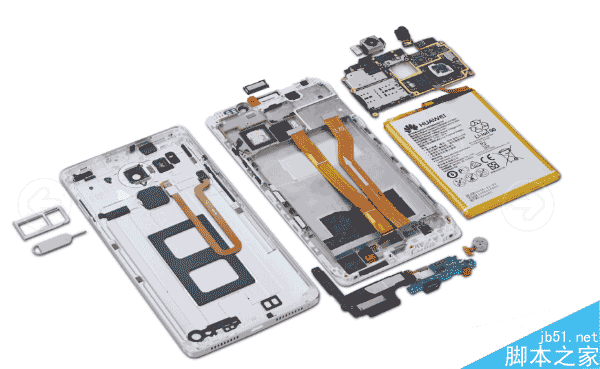

拆解全家福

虽然Mate 8的整体布局并不算复杂,拆解时也没有什么“大坑”,但一般用户在缺少专业工具的时候还是不要试图拆机了,毕竟拆开之后质保也就没了。

以上就是华为Mate8全面拆机图赏,大家看了之后感觉怎么样呢?
