moto x极手机做工属性如何？

还记得当年红极一时的 Defy 么？它的防水功能让人印象深刻。一直以来，Moto的产品就给人皮实耐操的踏实感。最近，已经是联想公司的它推出了一款「moto x 极」智能手机，或许会让你重拾这份心情。因为它最令人称道的则是其“任你百般蹂躏，我自巍然不动”的坚韧屏幕。现在就让ZEALER 的工程师带大家看看，摩托罗拉到底给这块屏幕施了什么魔法。

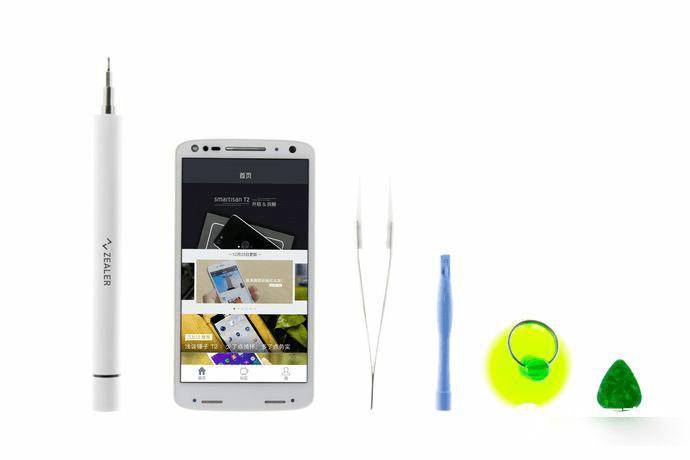

▲ 本次拆机所需工具：

「TX5螺丝刀」、「镊子」、「撬棒」、「吸盘」、「撬片」、「热风枪」。

——————————————————————

第一步：移除「卡托」

——————————————————————

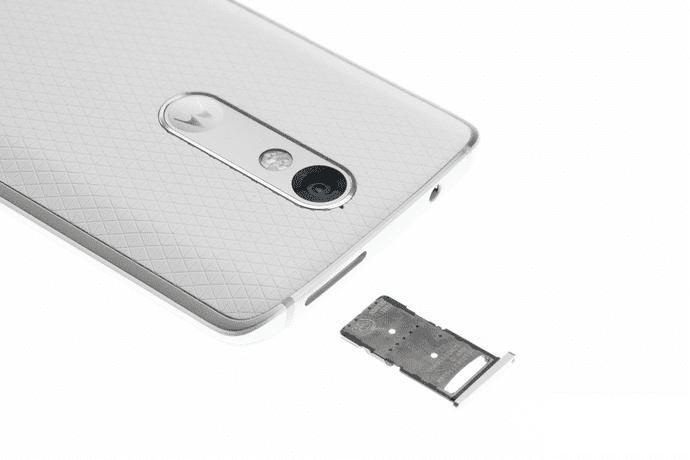

▲ 取出「卡托」。

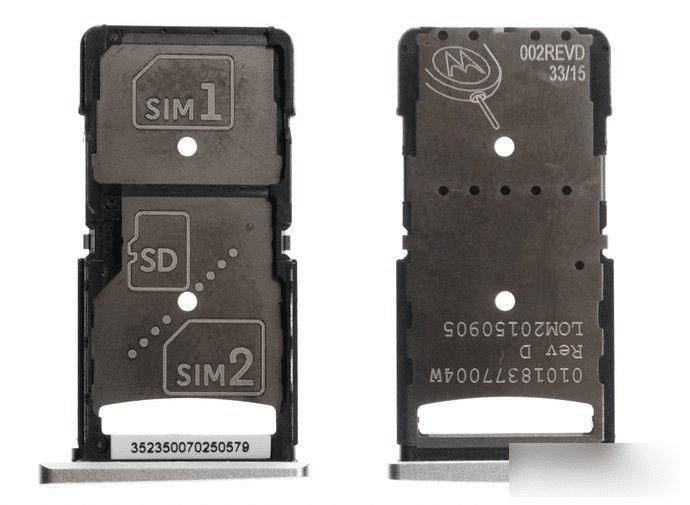

▲「moto x 极」的「卡托」采用了铝合金卡托帽＋钢片托盘＋塑胶模内注塑的设计。

——————————————————————

第二步：拆卸「后盖」

——————————————————————

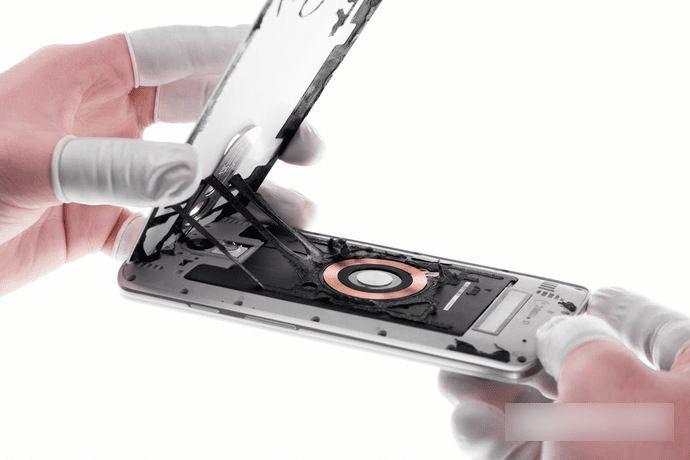

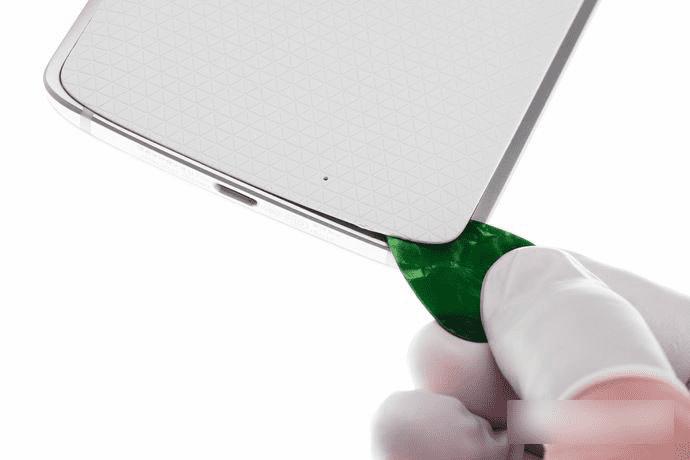

▲对「后盖」轻微加热后，用撬片从后盖角落处插入并撬起。

▲「后盖」采用泡棉双面胶粘贴在「后壳」上固定。

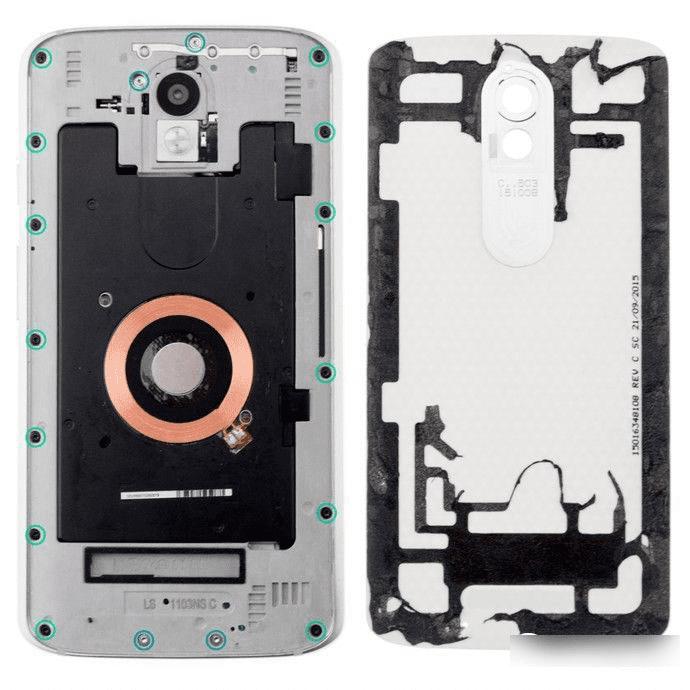

▲后壳采用了 17 颗螺丝固定。

在图中，同型号的螺丝用相同的颜色标注。

——————————————————————

第三步：拆卸「后壳」

——————————————————————

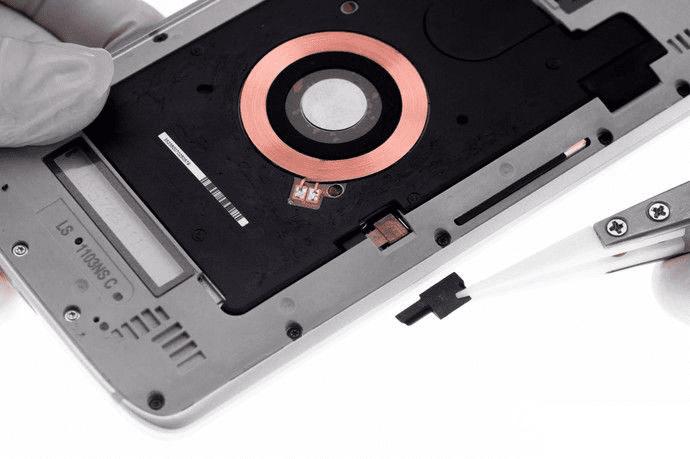

▲取下橡胶保护盖，接着断开「无线充电 & NFC 模块 」的 BTB （Board to Board，板对板连接器）。

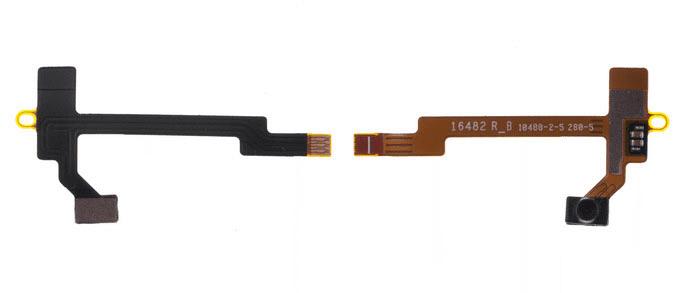

▲取下橡胶保护盖，接着断开「副 MIC 组件」的 BTB。

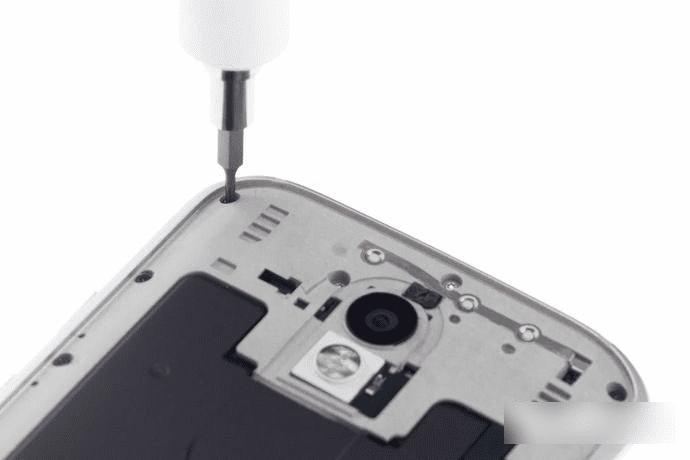

▲取下螺丝。

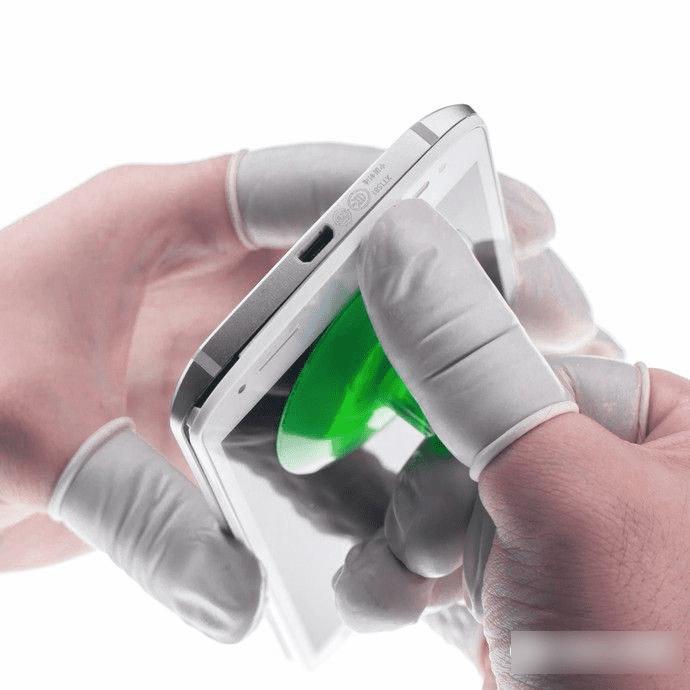

▲用吸盘从屏幕一侧揭起。

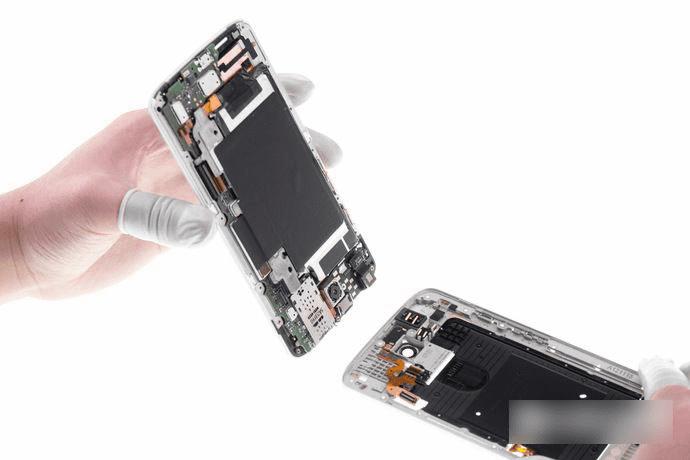

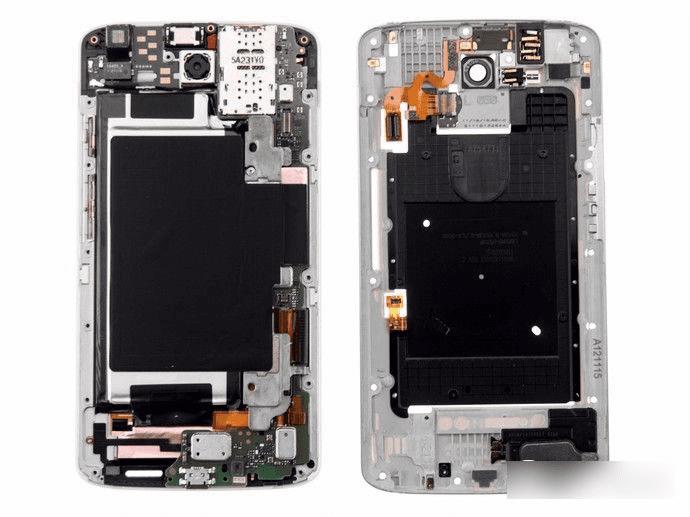

▲可以很容易地分离「后壳」。

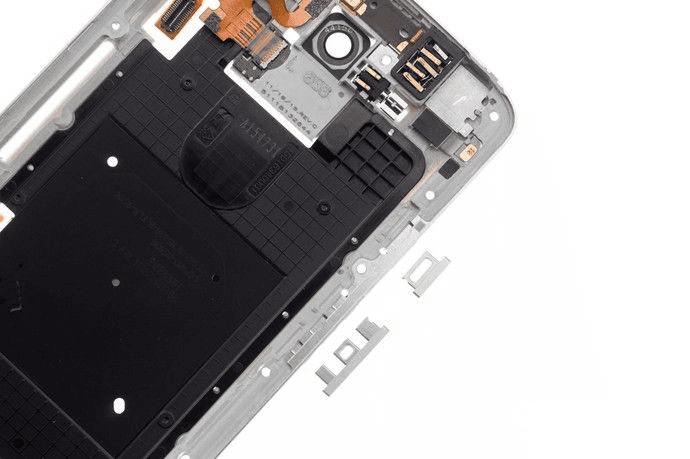

▲「侧键」没有独立固定，我们在分离「后壳」时「侧键」就掉落了。

——————————————————————

第四步：主板断电

——————————————————————

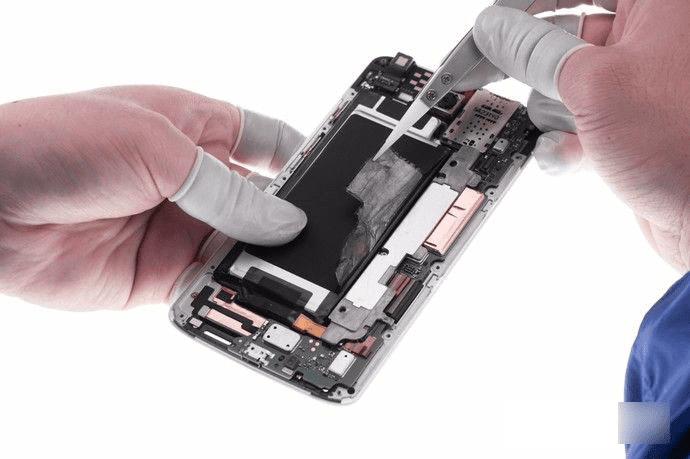

▲掀起石墨散热膜。

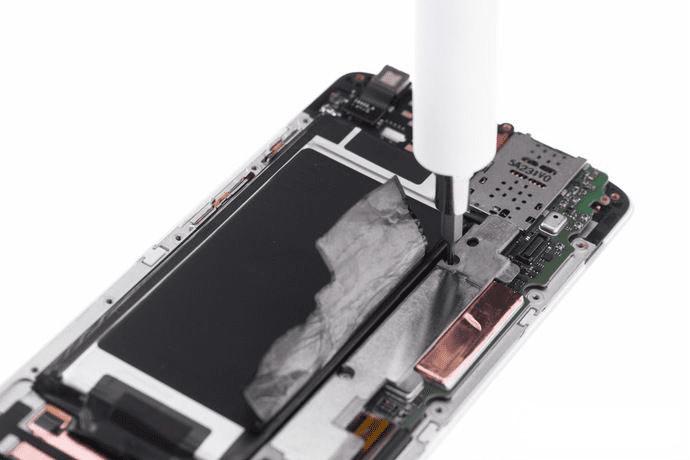

▲拆卸金属（镁合金＋小钢片）固定支架的螺丝，取下固定支架。

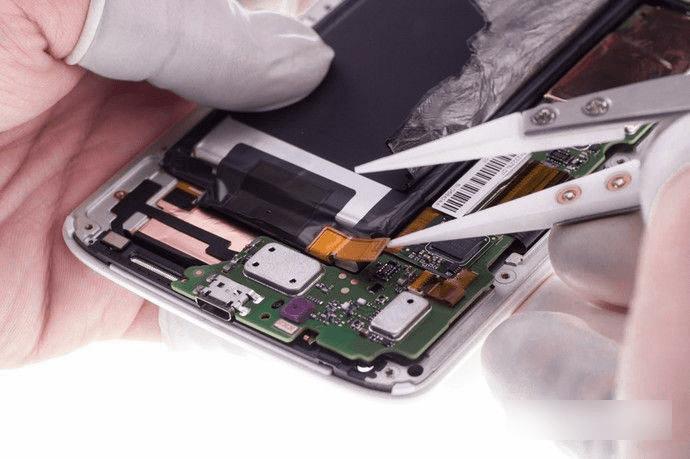

▲断开「电池 」的 BTB。

——————————————————————

第五步：拆卸「主板」

——————————————————————

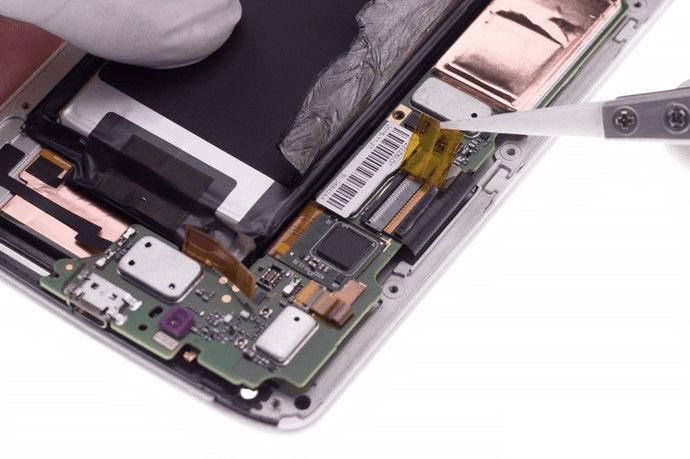

▲断开「侧键组件」 的 BTB。

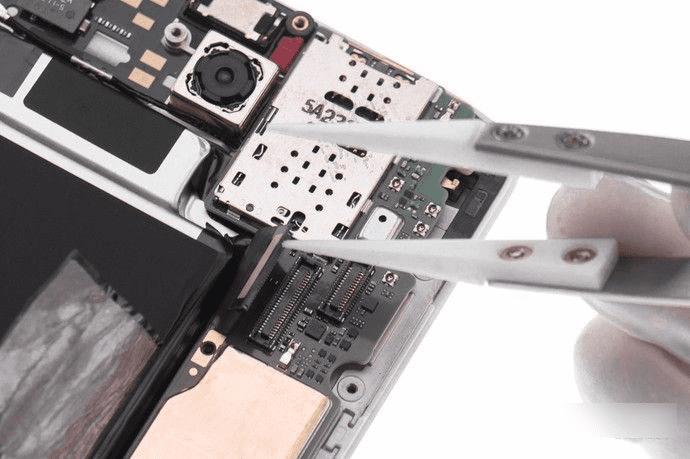

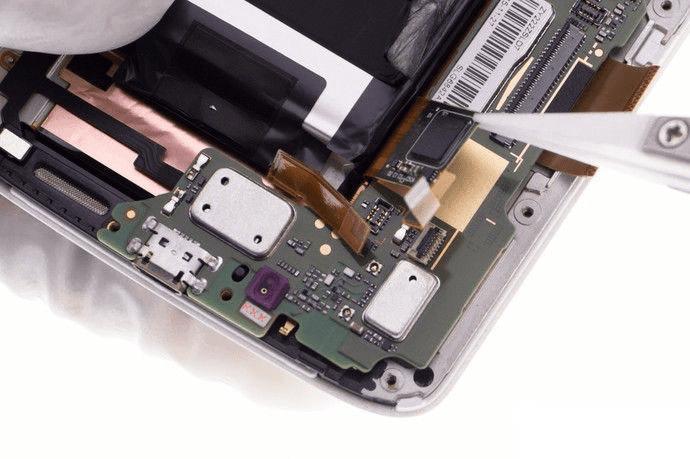

▲取下绝缘胶纸，掀起 ZIF（一种连接器）后侧盖子，接着取下「AMOLED 显示屏」的 FPC（Flexible PrintedCircuit，柔性电路板）。

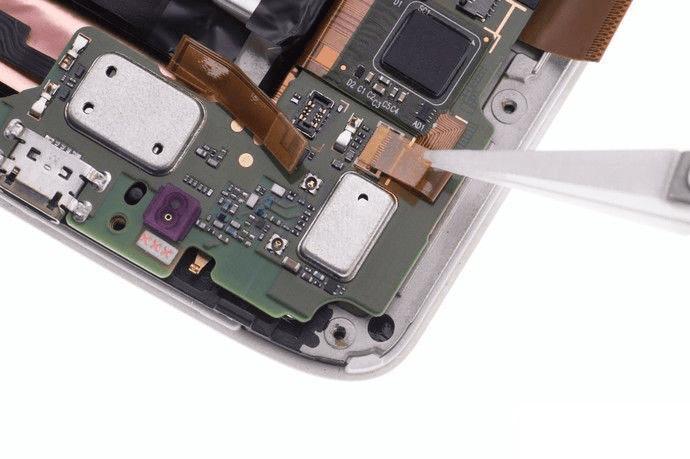

▲取下绝缘胶纸，掀起 ZIF 前侧盖子，接着取下「TP（Touch Pannel，触控面板）」的 FPC。

▲掀起「TP」的元件区。

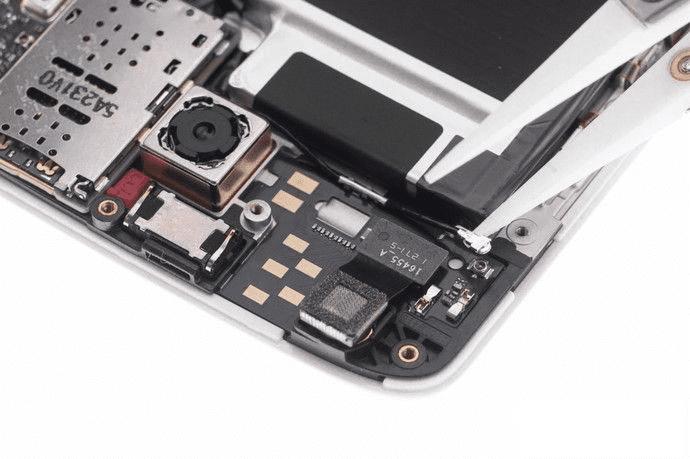

▲断开「RF（射频）连接头」。

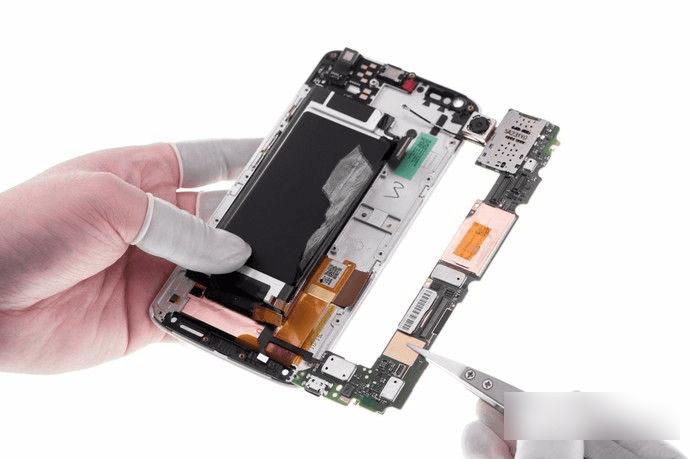

▲取下「主板」

——————————————————————

第六步：拆卸 「后 CAM」 及其他部件

——————————————————————

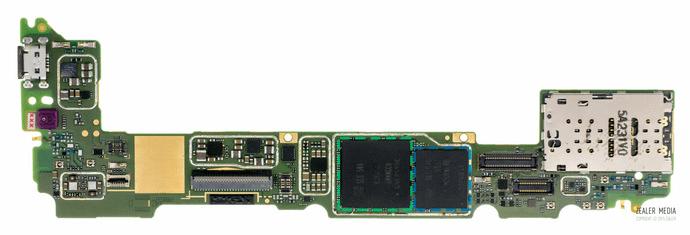

▲「主板」BOTTOM 面。

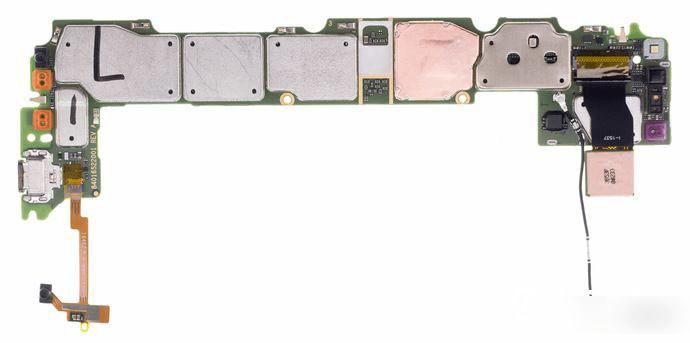

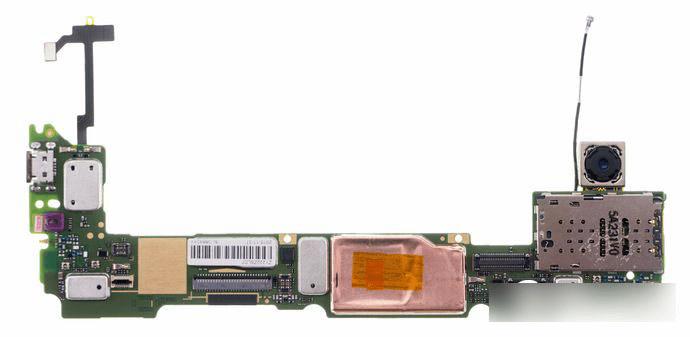

▲「主板」TOP 面。

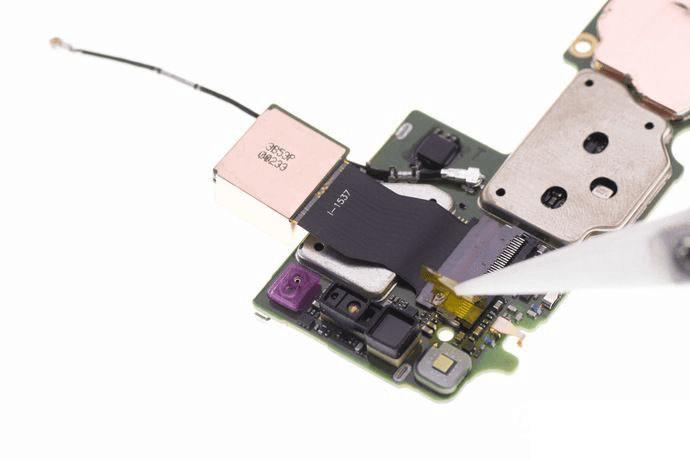

▲在「主板」TOP 面，取下「绝缘胶带」，掀开 ZIF 后侧盖子 ，取下「后 CAM」（后置摄像头）

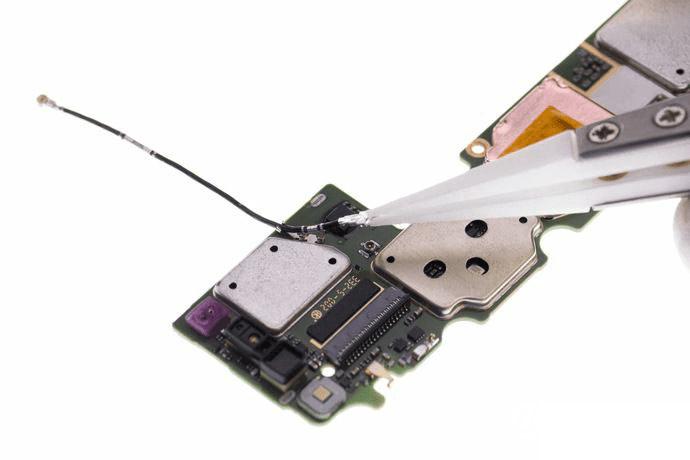

▲断开「RF 连接头」，取下「同轴线」

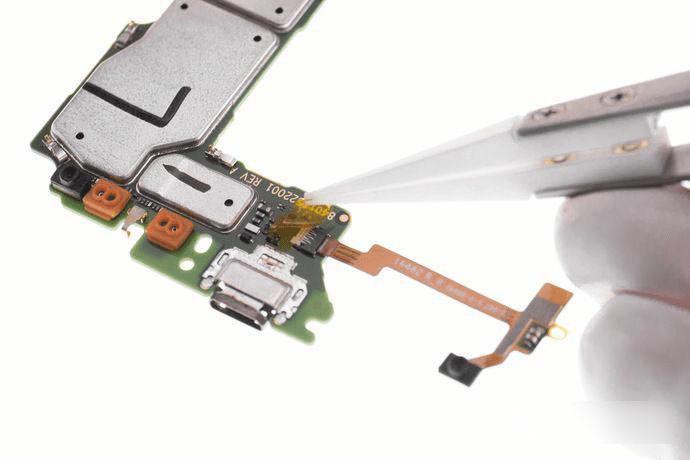

▲取下「绝缘胶带」，掀开 ZIF 前侧盖子，取下「红外 LED」（屏幕右下角）

▲「红外 LED」（屏幕右下角）

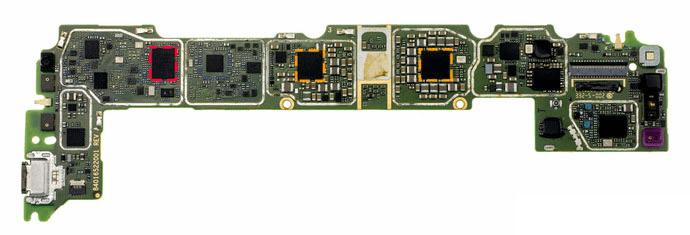

▲拆卸屏蔽罩后，「主板」BOTTOM 面。

绿：「SOC：（CPU：Snapdragon 810，GPU：Adreno 430） & RAM：Samsung LPDDR33GB」

蓝：「ROM：Samsung 64 GB eMMc 5.0」

▲「主板」TOP 面。

红：「RF」

黄：「POWER：QualcommPM8994&PMI8994」

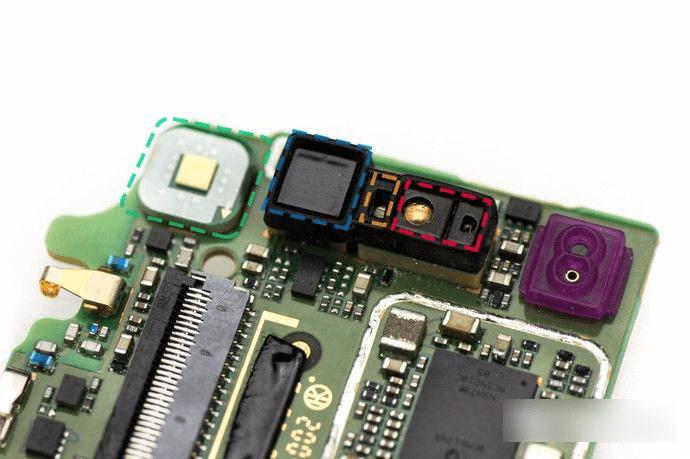

▲「主板」TOP 面左上角。

绿：「前置 LED 补光灯」

蓝：「红外传感器」

黄：「信号 LED」

红：「环境光&距离传感器」

紫：「副 MIC」
