索尼XL39h做工如何?三防手机XL39h拆机全方位图解

2014-04-21 12:38:36 来源:www.45fan.com 【

作为一款三防手机的同时,索尼XL39h是全球首款搭载最新高通800高端处理器与6.44英寸全球最大屏幕手机。那么,它的内部做工又如何呢,相信很多人都想了解一下这款顶级旗舰机内部构造。以下我们就来通过索尼XL39h拆机图解来为大家揭秘。

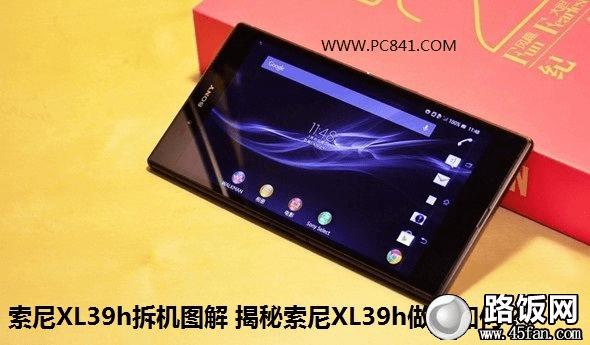

索尼XL39h拆机图解 揭秘索尼XL39h做工如何?
索尼XL39h拆机图解 揭秘索尼XL39h做工如何?

在正式拆解之前,我们先看一下索尼Xperia Z Ultra XL39h的整体外观吧。第一眼看上去,这款手机给人最深的印象就是大,6.44英寸的巨屏让它看起来更像一个小型平板电脑,虽然牺牲的单手操控性和便携性,但对游戏、视频、办公方面的提升还是十分明显了,也算是利大于弊吧。

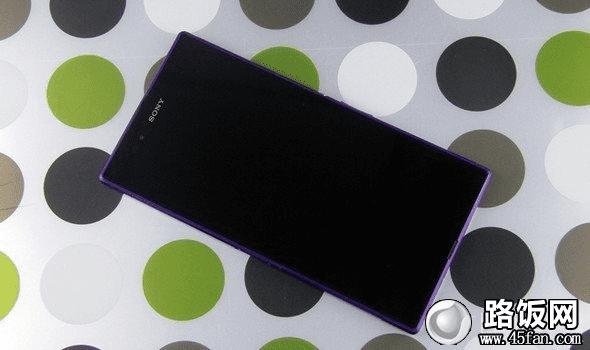

索尼XL39h正面外观设计
索尼XL39h正面外观设计

除了尺寸大之外,索尼Xperia Z Ultra XL39h给人的另外一个印象就是薄了,仅6.5毫米的纤薄机身(比L36h还要薄上1.4毫米)虽然不是最薄,但在广大智能机市场也是数一数二的超薄了,不得不让人感叹索尼的工业实力。而在机身整体设计方面,基本就是索尼首款四核Xperia Z L36h的放大版。另外,这款手机还是拥有IP55/IP58级别精密防尘、防水,使用起来更加的放心。看完了基本外观配置,下面我们对索尼Xperia Z Ultra XL39h的拆解正式开始。

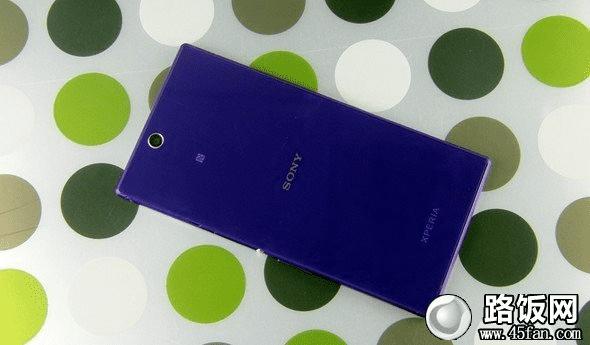

索尼XL39h背面外观设计
索尼XL39h背面外观设计

由于索尼Xperia Z Ultra XL39h是一款三防手机,所以整体外观设计十分紧密,拆解前笔者一度找不到突破口。其实对于可不拆卸电池的XL39h来说,除一体机身设计的手机之外,后盖多数都是采用贴胶纸粘合而成,虽然打开可能会有些费劲,但拆机突破口还是在后盖。

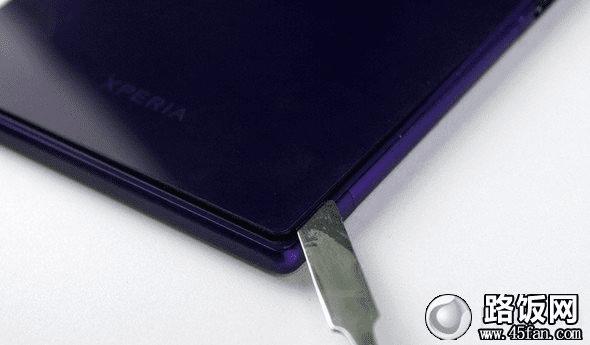

索尼XL39h拆机需从背面开始
索尼XL39h拆机需从背面开始

仔细观察后我们会发现,在XL39h的后盖上下的边缘缝隙要比左右两侧大,而为了保证三防性能,此处肯定会多放一些胶水,所以在撬开后盖时要格外注意,不要相信所谓的大力出奇迹,慢工出细活才是王道。

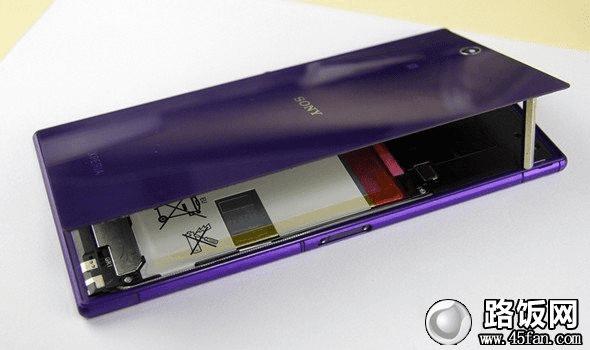

索尼XL39h拆机图解
索尼XL39h拆机图解

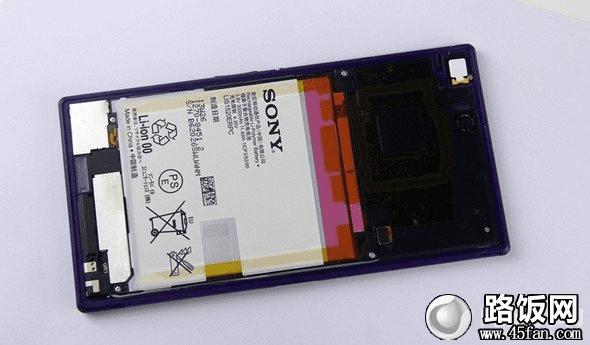

小心翼翼的打开后盖,我们可以看到XL39h的内置电池和电池上方的主板屏蔽罩。也许是出于三防考虑,XL39h并没有把主板芯片和金属屏蔽罩暴露在外面,而是在其上满覆盖一层塑料屏蔽罩。

索尼XL39h拆机后的内部外观
索尼XL39h拆机后的内部外观

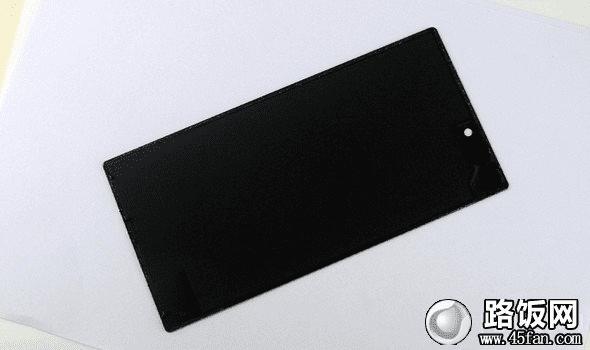

被拆解下面的轻薄后盖也是XL39h的亮点之一,外部光滑的玻璃材质与内部的黑色导热石墨形成鲜明的对比,四周的贴胶纸粘合力很强,密封性很好,也正是如此才保证了XL39h强劲的防水性。

索尼XL39h拆解下来的后盖
索尼XL39h拆解下来的后盖

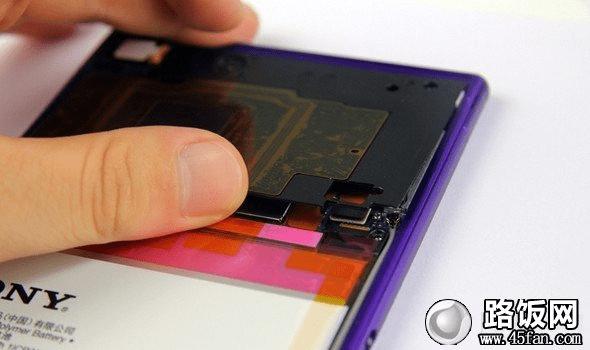

接下来我们的工作就是要打开这层黑色塑料屏蔽罩,看看XL39h的主板构造。屏蔽罩上有六颗十字螺丝,一次拧开后轻轻掀起屏蔽罩即可。

索尼XL39h拆机图解
索尼XL39h拆机图解

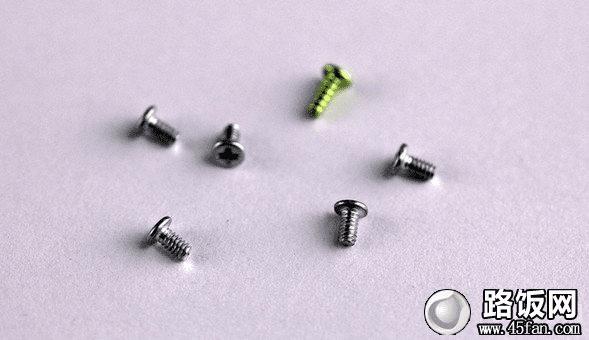

固定电池和塑料屏蔽罩的六颗螺丝钉。

索尼XL39h拆解下来的六颗固定螺丝
索尼XL39h拆解下来的六颗固定螺丝

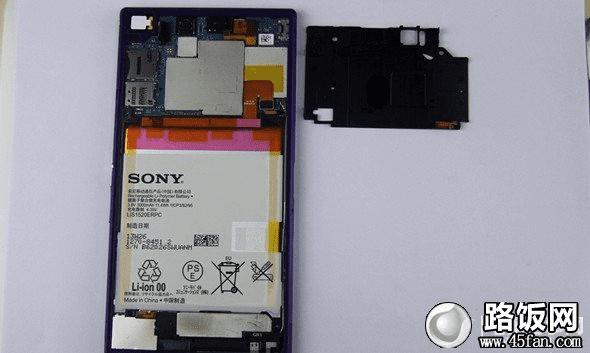

打开的屏蔽罩和手机特写图。

索尼XL39h拆解主板上屏蔽罩特写
索尼XL39h拆解主板上屏蔽罩特写

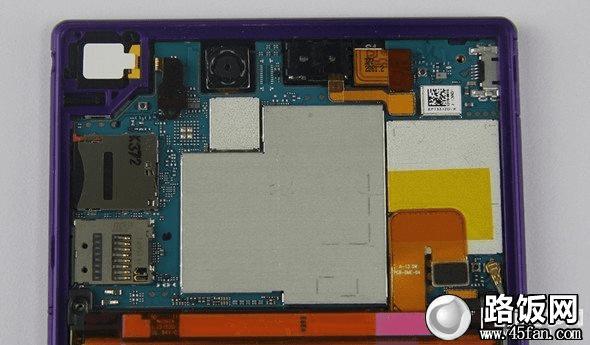

把屏蔽罩的X颗螺丝拧开之后,XL39h的部分主板就展现在我们眼前了,从图中我们可以看出,在手机主要芯片上方,还加盖了一层金属屏蔽罩。

索尼XL39h主板内部特写
索尼XL39h主板内部特写
