三星Note3手机绝对是一款非常热门的智能手机,上市一年后仍然有很多人在关注它。这款手机的一个非常大的特色是创新式皮革质感的后盖,这无疑是此次GALAXY Note3在设计上的一个亮点,可拆卸的后盖、可更换的电池在使用时更实用方便,以下一起进入今天的三星ote3拆机图图解吧。

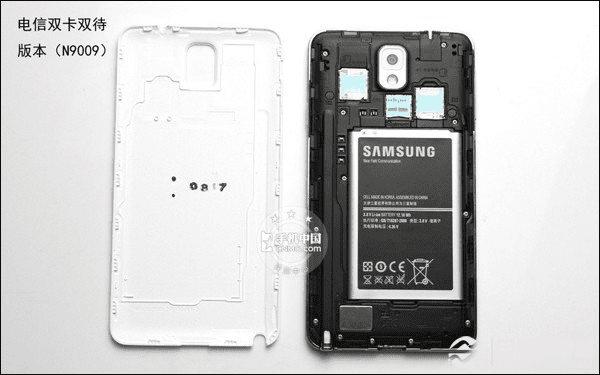

三星Note3可拆卸后盖

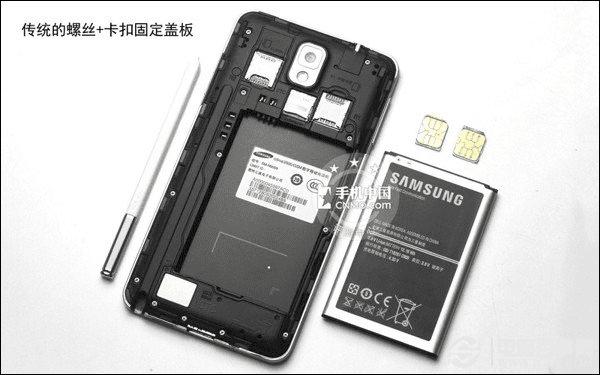

今天为大家拆解的是电信版三星Note3,具体型号为三星N9009,该版本机型支持CDMA+GSM双卡双待功能。在拆机前我们需要先将电池(3200毫安时)、SIM卡、SD卡和S Pen先行卸下,如下如所示。
三星Note3拆机准备

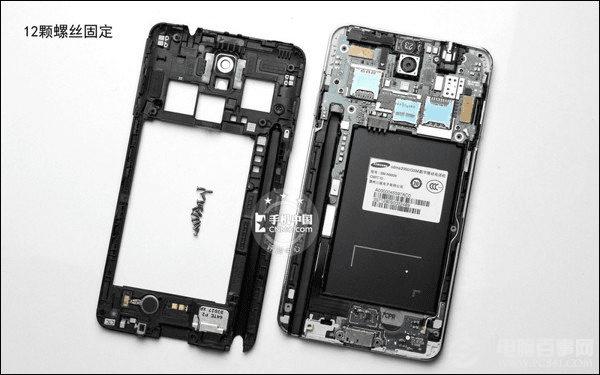

拆机先要从拆卸固定螺丝开始,在拧掉12颗十字形螺丝后,需要用到撬杠将塑料盖板拆除,之后主板的大概样式和内部构造就已经展现在了眼前了,如下图所示。
拆除主板盖板的三星Note3内部景观
三星Note3内部盖板除了起到保护加固的作用外,上面还集成了天线、振动单元、扬声器部分。整个盖板的用料十足,并不是那种很软的材质,坚韧度不错。
三星Note3内部盖板特写

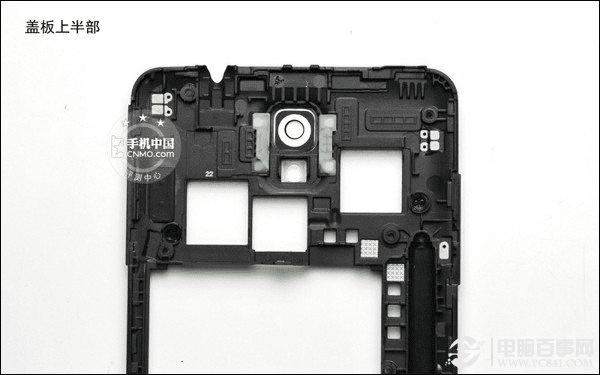

盖板顶部预留了摄像头、卡槽等部分的开口,另外触点部分就是与主板相连的天线,如下图所示。
三星Note3内部盖板顶部特写

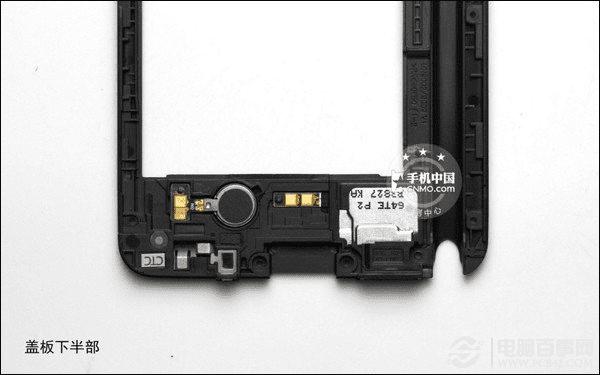

三星Note3盖板底部为振动单元,银色部分是整个扬声器单元,不可拆卸,另外在底部还有通话用的麦克风。
三星NOTE3盖板底部特写
三星Note3的内部结构与前作三星Note II基本上相同,主板、电池仓和小板部分,与常见的三段式构造并不相同。
三星Note3中框部分整体特写
