拆解完电池后，接下来我们就需要进行主板拆解了，主板拆解首先需要拆解下固定螺丝，如下图所示：

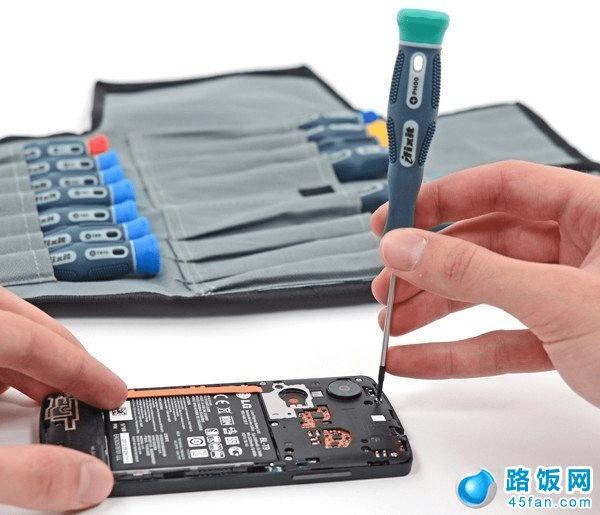

Nexus 5主板固定螺丝拆解

拆解下来固定螺丝后，我们就可以将Nexus 5顶部的一些扬声器等小模块拆解下来了，如下图所示：

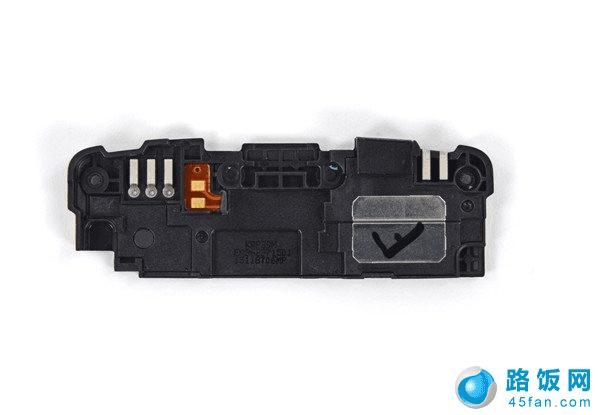

Nexus 5顶部小模块拆解

拆解下来的Nexus 5顶部小模块特写




谷歌Nexus 5手机的内部主板采用两段式设计，扬声器及LED灯等部件都位于机身底部的小主板上，如下图所示：

Nexus 5主板图解

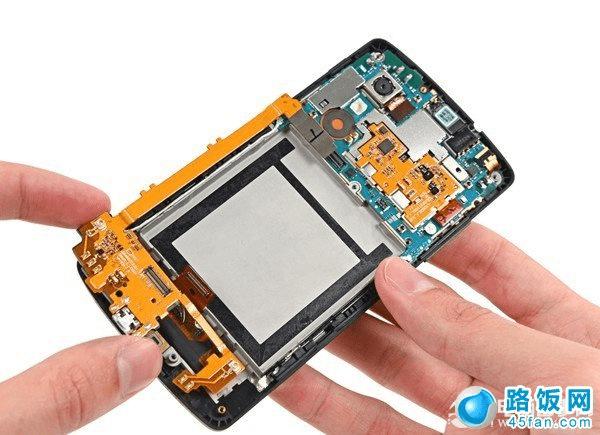

我们首先将Nexus 5底部的这块小主板取下，取下后，如下图所示：

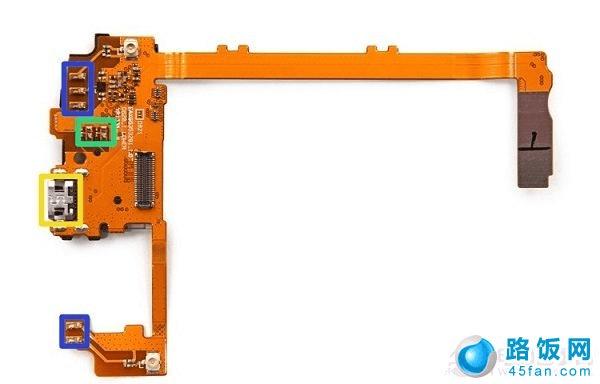

Nexus 5底部小主板特写（正面）

Nexus 5底部小主板（背面）


这里简单说明一下上图中的颜色区别的标注：红色的是麦克风排线、橙色的是LED指示灯排线、黄色部分是Micro USB接口、绿色部分是天线的触点、蓝色部分是扬声器的触点。
