CAXA2013破解版将实体生成截面图的方法

2015-08-19 09:29:59 来源:www.45fan.com 【

CAXA2013破解版将实体生成截面图的方法



由于三维视图文件比较大,行业普及不够,多数技术交流还是依赖二维视图,为了便于显示一些复杂零件和装配零件,需要生成剖面图。

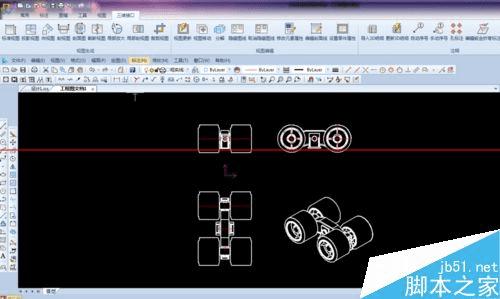

1、用CAXA实体设计2013打开一个由实体转换的二维视图。

CAXA2013破解版将实体生成截面图的方法

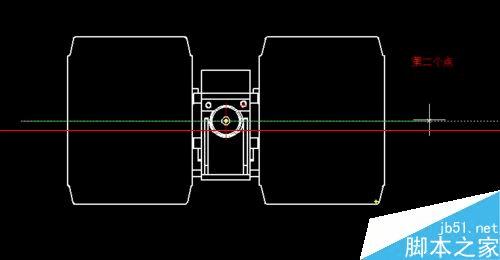

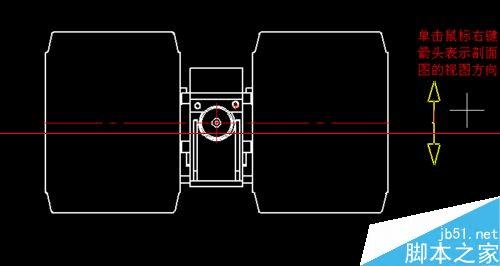

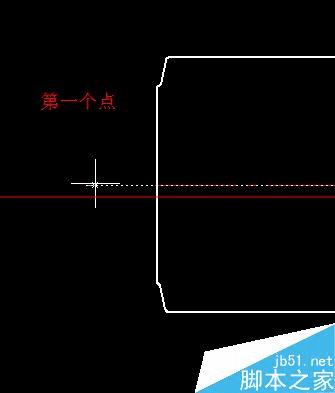

2、单击【剖面图】。选择剖面的位置。如图所示!

CAXA2013破解版将实体生成截面图的方法

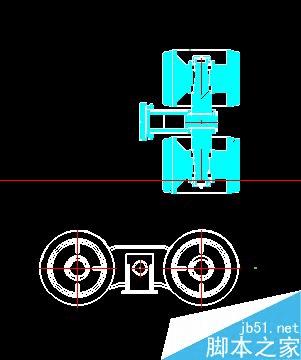

CAXA2013破解版将实体生成截面图的方法

CAXA2013破解版将实体生成截面图的方法

CAXA2013破解版将实体生成截面图的方法

3、也可以设置半剖视图。如下图。

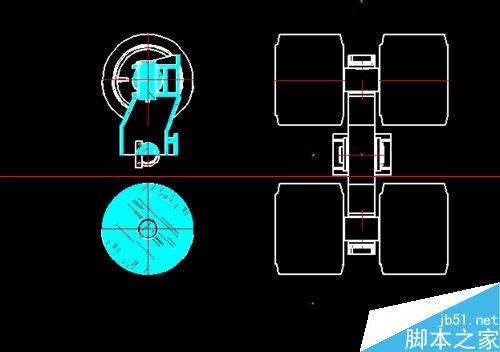

CAXA2013破解版将实体生成截面图的方法

4、阶梯剖视图。

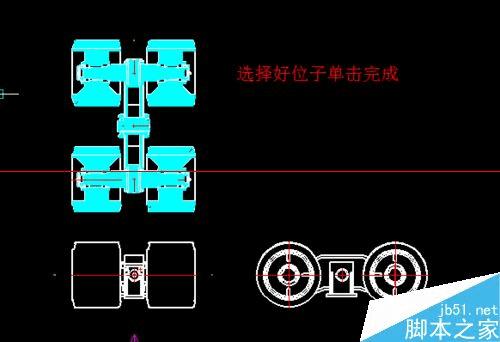

CAXA2013破解版将实体生成截面图的方法

5、根据不图型选择不一样的剖切方式。到此结束,谢谢大家。

注意事项:选好剖切面的位置!
