如何通过PROE图纸导入CAD的文件?

2015-08-19 22:20:12 来源:www.45fan.com 【

如何通过PROE图纸导入CAD的文件?



工作和学习中常常需要在PROE图形中导入CAD文件,我们就来学习下导入的方法

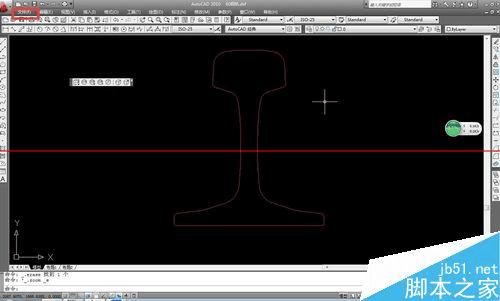

1、打开需要导入到PROE软件的CAD图形,点击左上角的文件按钮

如何通过PROE图纸导入CAD的文件?

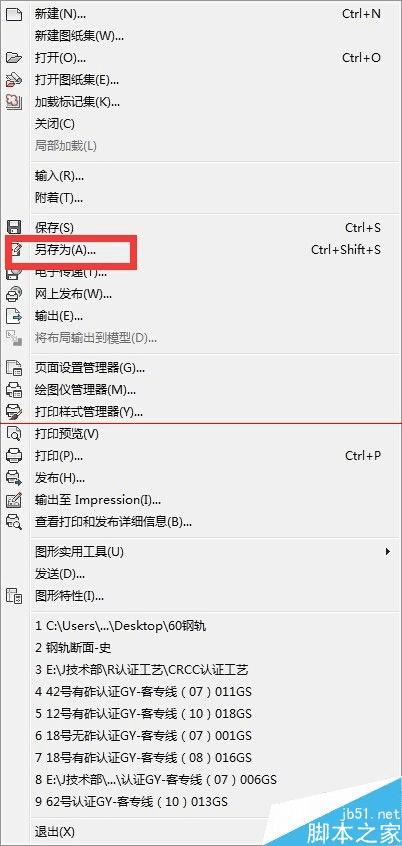

2、在弹出的下拉菜单中点击另存为按钮

如何通过PROE图纸导入CAD的文件?

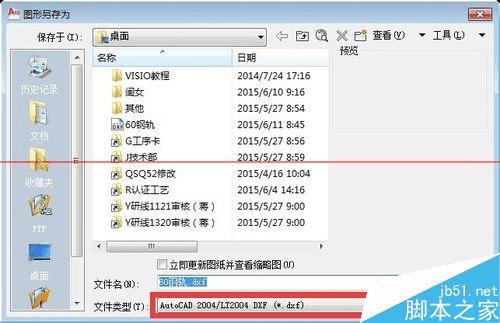

3、将文件保存为低版本的dxf类型

如何通过PROE图纸导入CAD的文件?

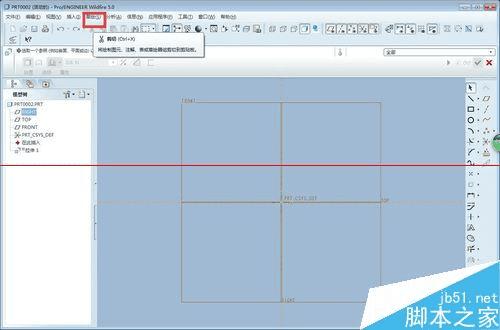

4、在PROE草绘界面中点击草绘命令

如何通过PROE图纸导入CAD的文件?

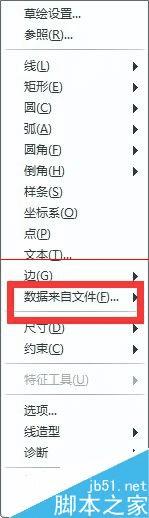

5、在弹出的下拉菜单中选择数据来自文件

如何通过PROE图纸导入CAD的文件?

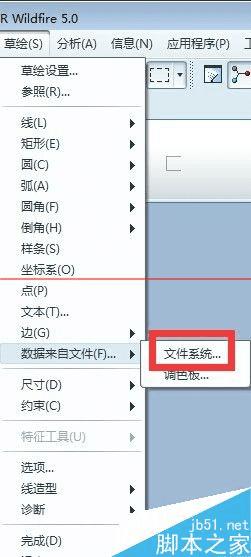

6、点击文件系统

如何通过PROE图纸导入CAD的文件?

7、选择刚才保存的Dxf文件,点击打开

如何通过PROE图纸导入CAD的文件?

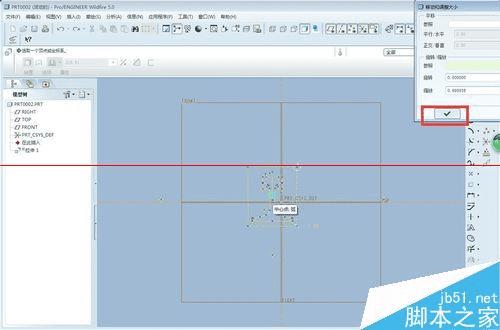

8、点击对号

如何通过PROE图纸导入CAD的文件?

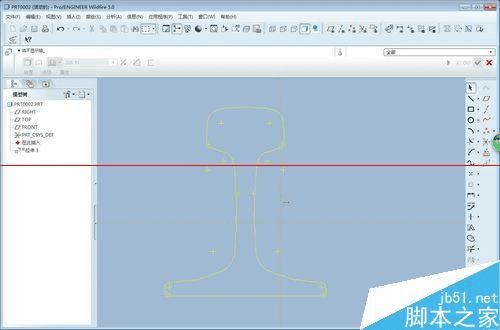

9、CAD文件已经被成功导入

如何通过PROE图纸导入CAD的文件?
