华为交换机的rrpp配置实验的含义及实验步骤

在工作中遇到了H3C和HW的RRPP配置，以下就以华为模拟器再作一次实验。大家共同来论讨论遇到的问题。

【理论基纯

RRPP具体的理论见配置手册

下面只点几个容易出错的地方

1、作为RRPP环的接口要关闭STP

2、两个重要的命令：

control-vlan vlan-id命令，创建控制VLAN。

由参数vlan-id指定的控制VLAN和由vlan-id+1指定的子控制VLAN必须都是未被创建，并且未被port trunk、mapping、stacking等方式使用过的VLAN。

每个RRPP域配有两个控制VLAN，分别为主控制VLAN和子控制VLAN。配置时只需要指定主控制VLAN，而把比主控制VLAN ID值大1的VLAN作为子控制VLAN。

控制VLAN创建后不能直接修改，可以通过先删除域，然后再重新配置的方式修改，也可以通过undo control-vlan命令将控制VLAN删除后重新配置的方式修改。子控制VLAN在删除域时会被连带删除。

protected-vlan reference-instance { { instance-id1 [ to instance-id2 ] } &<1-10> | all }，配置RRPP域的保护VLAN列表。

RRPP端口允许通过的VLAN都应该配置为保护VLAN，包括数据VLAN和控制VLAN。

说明：

配置RRPP保护VLAN列表需要注意以下事项：

在配置RRPP环之前必须配置保护VLAN。

在配置RRPP环之前可以删除、修改已经配置的保护VLAN。在配置环之后不允许更改保护VLAN。

在同一物理拓扑中，本域的控制VLAN不能做为其他域的保护VLAN。

控制VLAN必须在保护VLAN范围内，否则不允许配置环。

控制VLAN在创建环前允许加入别的实例，在创建环后不允许更改，除非删除域。

实例和VLAN映射关系发生变化时，RRPP域的保护VLAN随之变化。

RRPP端口允许通过的所有VLAN都应该被RRPP域保护。

3、RRPP在端口下不用允许控制vlan 通过。

4、rrpp在STP域中要把控制vlan加入域中。

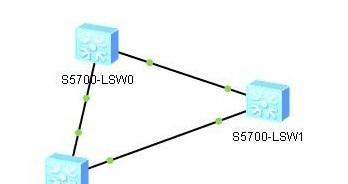

【实验软件和拓扑】

ENSP 1.0 模拟器，赞，这个模拟器确实不错！以前没有怎么接触，用起来挺顺手，与真实环境差不多。

交换机选择S5700

相连接的接口如下，LSW0-G0/0/1-----------G0/0/1-LSW1-G0/0/2------------G0/0/1--LSW2-G0/0/2-----------G0/0/2-LSW1

LSW0作为主结点，0/0/2作为主端口，0/0/1作为副端口，配置完成后0/0/1在逻辑上是被阻断的。

LSW1 和LSW2 作为传输结点，传输结点的端口主副无关紧要，但是在实际项目中建议有规律地配置。

配置脚本如下：

<SW0>dis cu

#

sysname SW0

#

vlan batch 20 to 21

#

rrpp enable

#

cluster enable

ntdp enable

ndp enable

#

drop illegal-mac alarm

#

diffserv domain default

#

stp region-configuration

instance 1 vlan 20 to 21 100 to 300

active region-configuration

#

rrpp domain 1

control-vlan 20

protected-vlan reference-instance 1

ring 1 node-mode master primary-port GigabitEthernet0/0/2 secondary-port GigabitEthernet0/0/1 level 0

ring 1 enable

#

drop-profile default

#

aaa

authentication-scheme default

authorization-scheme default

accounting-scheme default

domain default

domain default_admin

local-user admin password simple admin

local-user admin service-type http

#

interface Vlanif1

#

interface MEth0/0/1

#

interface GigabitEthernet0/0/1

port link-type trunk

port trunk allow-pass vlan 20 to 21 100 to 300

stp disable

#

interface GigabitEthernet0/0/2

port link-type trunk

port trunk allow-pass vlan 20 to 21 100 to 300

stp disable

#

[SW1]dis cu

#

sysname SW1

#

vlan batch 20 to 21

#

rrpp enable

#

cluster enable

ntdp enable

ndp enable

#

drop illegal-mac alarm

#

diffserv domain default

#

stp region-configuration

instance 1 vlan 20 to 21 100 to 300

active region-configuration

#

rrpp domain 1

control-vlan 20

protected-vlan reference-instance 1

ring 1 node-mode transit primary-port GigabitEthernet0/0/1 secondary-port GigabitEthernet0/0/2 level 0

ring 1 enable

#

drop-profile default

#

aaa

authentication-scheme default

authorization-scheme default

accounting-scheme default

domain default

domain default_admin

local-user admin password simple admin

local-user admin service-type http

#

interface Vlanif1

#

interface MEth0/0/1

#

interface GigabitEthernet0/0/1

port link-type trunk

port trunk allow-pass vlan 20 to 21 100 to 300

stp disable

#

interface GigabitEthernet0/0/2

port link-type trunk

port trunk allow-pass vlan 20 to 21 100 to 300

stp disable

#

<SW2>dis cu

#

sysname SW2

#

vlan batch 20 to 21

#

rrpp enable

#

cluster enable

ntdp enable

ndp enable

#

drop illegal-mac alarm

#

diffserv domain default

#

stp region-configuration

instance 1 vlan 20 to 21 100 to 300

active region-configuration

#

rrpp domain 1

control-vlan 20

protected-vlan reference-instance 1

ring 1 node-mode transit primary-port GigabitEthernet0/0/1 secondary-port GigabitEthernet0/0/2 level 0

ring 1 enable

#

drop-profile default

#

aaa

authentication-scheme default

authorization-scheme default

accounting-scheme default

domain default

domain default_admin

local-user admin password simple admin
