怎么样进行DIY完全？

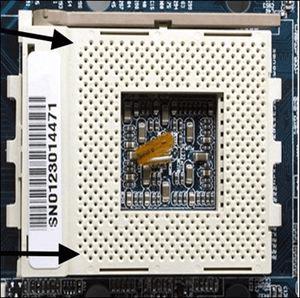

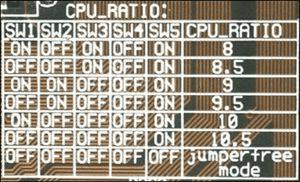

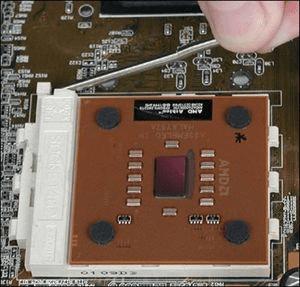

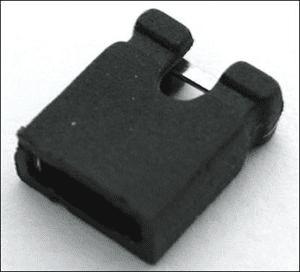

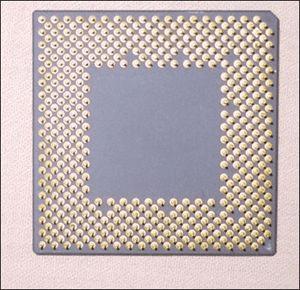

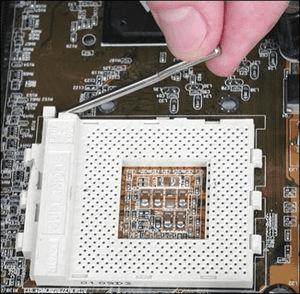

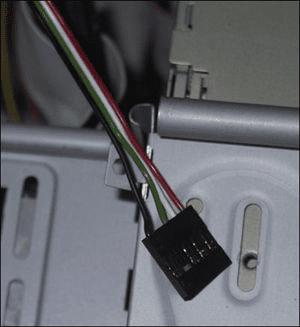

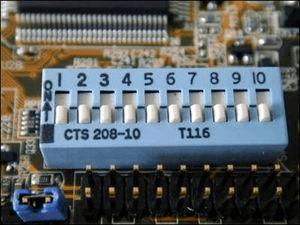

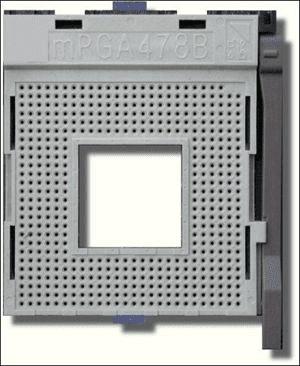

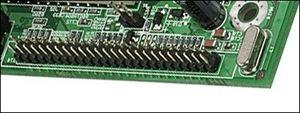

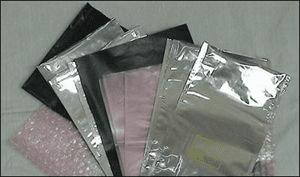

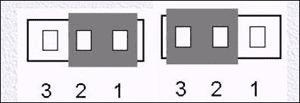

2007年05月24日 星期四 上午 11:39 3.熟悉跳线、DIP开关与插针 一般而言，主板上有很多跳线或者DIP开关，用以设置各种参数。特别是以往的一些老主板，跳线与DIP开关比比皆是。不过，目前功能越发强大的BIOS已经在很大程度上取代跳线与DIP开关，但是部分重要的参数还是需要使用跳线与DIP开关设定。 DIP开关，采用上下拨动的方式，在ON与OFF之间切换。通过多个DIP开关可以组成各种功能设定值，主板说明书上会列出详细的参考值，大家只需要用手指轻轻地波动即可，非常方便。 跳线有2pin和3pin之分。2pin采用闭合或者打开来设定，而3pin的采用1-2（连接1号位与2号位插针）与2-3（连接2号位与3号位插针）来设定，部分主板甚至还采用4pin跳线，拥有三种组合。 跳线的使用不如DIP开关那样简单直观，需要一个跳线帽来设定，但是它能够演变出更多的组合值，而且成本低、故障率低，因此广为采用。 关于DIP开关与跳线的具体设定值，每一款主板都不相同，大家一定要仔细阅读主板说明书，或者参考主板PCB上的印刷。 至于插针，它并不是用来设定主板工作参数的，而是输出低电压与数据信号，常见的插针有主板上的PC喇叭、信号灯、CPU风扇等插针。需要注意的是，插针往往有正负之分，如果接反肯定不能正常工作。令大家放心的是，由于插针输出的电压很小，因此一般情况下即便接反也不会损坏硬件。 按照业界的约定，Ground接地线为黑色、Data+线为绿色、Data-线为白色、高位电压线为红色。 二、最小系统试验 既然最小系统是构成了整个PC的轴心骨，那么我们就从安装最小系统开始。在安装时应该找一个防静电带置于主板的下方，同时将主板放在较为柔软的物品上，以免刮伤背部的线路，建议使用防静电包装袋以及泡沫袋。 1．安装CPU CPU的安装并不困难，大家首先要找对方向。注意观察主板上CPU插槽，其中有些边角处并没有针孔，这一位置也应该对应CPU上缺针的位置。以AMD的AthlonXP或者Duron处理器为例，其针脚有两个边角呈“斜三角”，应该对准SocketA 插槽上的“斜三角”。 如果方向反了，那么CPU是无法顺利嵌入CPU插槽的。至于Intel的Pentium4或者Celeron4处理器，只有一个边角呈现缺口。 大家对准CPU插槽的缺口即可。 安装CPU时应该先轻轻地90度拉起CPU插槽旁边的滑杆。 此时CPU可以略带阻尼感地插入CPU插槽，然后放下滑杆，以固定CPU。 整个过程应该相当轻松，如果遇到很大的阻力，应该立即停止，因为这很可能是CPU插入方向错误所引起的。一味地使用蛮力肯定不能解决问题，反而会损坏CPU！
