怎么样使用电子仪器？

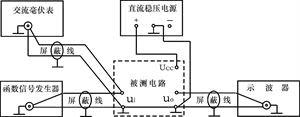

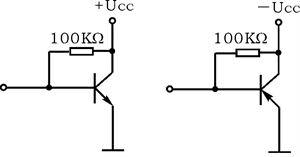

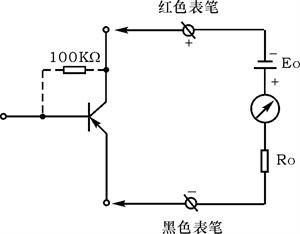

一、实验目的 1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。 2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。 3、学习用万用表判别二极管、三极管管脚的方法及判断它们的好坏。 二、实验原理 在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。 实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1－1所示。接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。 图1－1模拟电子电路中常用电子仪器布局图 1、示波器 示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量。在电路分析中我们介绍过其结构、工作原理和使用方法，现着重指出下列几点： 1）、寻找扫描光迹 将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。②触发方式开关置“自动”。③适当调节垂直 （ ）、水平（ ）“位移”旋钮，使扫描光迹位于屏幕中央。（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。） 2）、双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”“断续”二种双踪显示方式。“交替”显示一般适宜于输入信号频率较高时使用。“断续”显示一般适宜于输入信号频率较底时使用。 3）、为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。 4）、触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。有时，由于选择了较慢的扫描速率，显示屏上将会出现闪烁的光迹，但被测信号的波形不在X轴方向左右移动，这样的现象仍属于稳定显示。 5）、适当调节“扫描速率”开关及“Y轴灵敏度”开关使屏幕上显示一～二个周期的被测信号波形。在测量幅值时，应注意将“Y轴灵敏度微调”旋钮置于“校准”位置，即顺时针旋到底，且听到关的声音。在测量周期时，应注意将“X轴扫速微调”旋钮置于“校准”位置，即顺时针旋到底，且听到关的声音。还要注意“扩展”旋钮的位置。 根据被测波形在屏幕坐标刻度上垂直方向所占的格数（div或cm）与“Y轴灵敏度”开关指示值（v/div）的乘积，即可算得信号幅值的实测值。根据被测信号波形一个周期在屏幕坐标刻度水平方向所占的格数（div或cm）与“扫速”开关指示值（t/div）的乘积，即可算得信号频率的实测值。 2、函数信号发生器 函数信号发生器按需要输出正弦波、方波、三角波三种信号波形。输出电压最大可达20VP－P。通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏级范围内连续调节。函数信号发生器的输出信号频率可以通过频率分档开关进行调节。 函数信号发生器作为信号源，它的输出端不允许短路。 3、交流毫伏表 交流毫伏表只能在其工作频率范围之内，用来测量正弦交流电压的有效值。为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小量程。 4.用万用表判断二极管的极性 1）、晶体二极管管脚极性、质量的判别 晶体二极管由一个PN结组成，具有单向导电性，其正向电阻小（一般为几百欧）而反向电阻大（一般为几十千欧至几百千欧），利用此点可进行判别。 （1）管脚极性判别 将万用表拨到R×100（或R×1K）的欧姆档，把二极管的两只管脚分别接到万用表的两根测试笔上，如图1-3所示。如果测出的电阻较小（约几百欧），则与万用表黑表笔相接的一端是正极，另一端就是负极。相反，如果测出的电阻较大（约百千欧），那么与万用表黑表笔相连接的一端是负极，另一端就是正极。 图1－2万用表电阻档等值电路1-3图判断二极管极性 （2）判别二极管质量的好坏 一个二极管的正、反向电阻差别越大，其性能就越好。如果双向电值都较小，说明二极管质量差，不能使用；如果双向阻值都为无穷大，则说明该二极管已经断路。如双向阻值均为零，说明二极管已被击穿。 利用数字万用表的二极管档也可判别正、负极，此时红表笔（插在“V·Ω”插孔）带正电，黑表笔（插在“COM”插孔）带负电。用两支表笔分别接触二极管两个电极，若显示值在1V以下，说明管子处于正向导通状态，红表笔接的是正极，黑表笔接的是负极。若显示溢出符号“1”，表明管子处于反向截止状态，黑表笔接的是正极，红表笔接的是负极。 5. 用万用表判断三极管的管脚 1）晶体三极管管脚、质量判别 可以把晶体三极管的结构看作是两个背靠背的PN结，对NPN型来说基极是两个PN结的公共阳极，对PNP型管来说基极是两个PN结的公共阴极，分别如附图1－4所示。 （a）NPN型 （b）PNP型 图1-4晶体三极管结构示意图 （1）管型与基极的判别 万用表置电阻档，量程选1K档（或R×100），将万用表任一表笔先接触某一个电极—假定的公共极，另一表笔分别接触其他两个电极，当两次测得的电阻均很小（或均很大），则前者所接电极就是基极，如两次测得的阻值一大、一小，相差很多，则前者假定的基极有错，应更换其他电极重测。 根据上述方法，可以找出公共极，该公共极就是基极Β，若公共极是阳极，该管属NPN型管，反之则是PNP型管。 （2）发射极与集电极的判别 为使三极管具有电流放大作用，发射结需加正偏置，集电结加反偏置。如图1-5所示。 （a）NPN型 (b)PNP型 图1-5晶体三极管的偏置情况 当三极管基极B确定后，便可判别集电极C和发射极E，同时还可以大致了解穿透电流ICEO和电流放大系数ß的大校 以PNP型管为例，若用红表笔（对应表内电池的负极）接集电极C，黑表笔接E极，（相当C、E极间电源正确接法），如图1-6所示，这时万用表指针摆动很小，它所指示的电阻值反映管子穿透电流ICEO的大小（电阻值大，表示ICEO小）。如果在C、B间跨接一只RB＝100K电阻，此时万用表指针将有较大摆动，它指示的电阻值较小，反映了集电极电流IC＝ICEO＋ßIB的大校且电阻值减小愈多表示ß愈大。如果C、E极接反（相当于C-E间电源极性反接）则三极管处于倒置工作状态，此时电流放大系数很小（一般＜1）于是万用表指针摆动很校因此，比较C-E极两种不同电源极性接法，便可判断C极和E极了。同时还可大致了解穿透电流ICEO和电流放大系数β的大小，如万用表上有hFE插孔，可利用hFE来测量电流放大系数β。 图1-6晶体三极管集电极C、发射极E的判别 三、实验设备与器件 1、函数信号发生器2、双踪示波器 3、交流毫伏表、万用表4、二极管、三极管
