软起动器的基础知识介绍

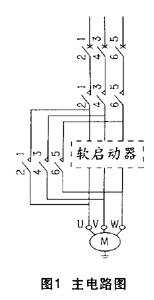

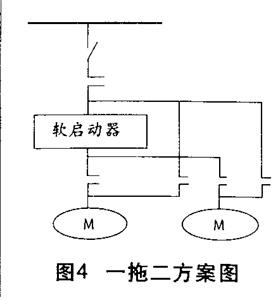

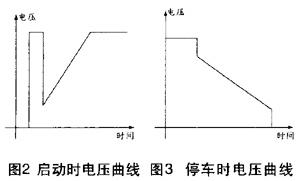

1.什么是软起动器？它与变频器有什么区别？ 软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为SoftStarter。它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。 运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。 软起动器和变频器是两种完全不同用途的产品。变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率;软起动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。变频器具备所有软起动器功能，但它的价格比软起动器贵得多，结构也复杂得多。 2.什么是电动机的软起动？有哪几种起动方式？ 运用串接于电源与被控电机之间的软起动器，控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压，即为软起动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。软起动一般有下面几种起动方式。 (1)斜坡升压软起动。这种起动方式最简单，不具备电流闭环控制，仅调整晶闸管导通角，使之与时间成一定函数关系增加。其缺点是，由于不限流，在电机起动过程中，有时要产生较大的冲击电流使晶闸管损坏，对电网影响较大，实际很少应用。 (2)斜坡恒流软起动。这种起动方式是在电动机起动的初始阶段起动电流逐渐增加，当电流达到预先所设定的值后保持恒定（t1至t2阶段），直至起动完毕。起动过程中，电流上升变化的速率是可以根据电动机负载调整设定。电流上升速率大，则起动转矩大，起动时间短。该起动方式是应用最多的起动方式，尤其适用于风机、泵类负载的起动。 (3)阶跃起动。开机，即以最短时间，使起动电流迅速达到设定值，即为阶跃起动。通过调节起动电流设定值，可以达到快速起动效果。 (4)脉冲冲击起动。在起动开始阶段，让晶闸管在级短时间内，以较大电流导通一段时间后回落，再按原设定值线性上升，连入恒流起动。该起动方法，在一般负载中较少应用，适用于重载并需克服较大静摩擦的起动场合。 3.软起动与传统减压起动方式的不同之处在哪里？ 笼型电机传统的减压起动方式有Y-Δ起动、自耦减压起动、电抗器起动等。这些起动方式都属于有级减压起动，存在明显缺点，即起动过程中出现二次冲击电流。软起动与传统减压起动方式的不同之处是: (1)无冲击电流。软起动器在起动电机时，通过逐渐增大晶闸管导通角，使电机起动电流从零线性上升至设定值。 (2)恒流起动。软起动器可以引入电流闭环控制，使电机在起动过程中保持恒流，确保电机平稳起动。 (3)根据负载情况及电网继电保护特性选择，可自由地无级调整至最佳的起动电流。 1 软启动器工作原理与主电路图 软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。这种电路如三相全控桥式整流电路，主电路图见图1。使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。软启动与软停车的电压曲线见图2，3。 2 软启动器的选用 （1） 选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。根据负载性质选择不同型号的软启动器。 旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。也可以用一台软启动器去启动多台电动机。 无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。 节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。 （2） 选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。 3 Alt48软启动器的特点 Alt48软启动器启动时采用专利技术的转矩控制。转矩斜坡上升更快速，损耗更低。具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。 Alt48在保持加速力矩的同时，实时计算定子和转子的功率。在整个加速周期连续计算电机功率因数和定子损耗，通过检测电压和电流来计算功率因数，并扣除定子损耗，得到实际的转子功率和电机力矩。 4 Alt48软启动器的应用 设计采用一拖二方案，见图4，即一台软启动器带两台水泵，可以依次启动，停止两台水泵。一拖二方案主要特点是节约一台软启动器，减少了投资，充分体现了方案的经济性，实用性。 (1) 启动过程：首先选择一台电动机在软启动器拖动下按所选定的启动方式逐渐提升输出电压，达到工频电压后，旁路接触器接通。然后，软启动器从该回路中切除，去启动下一台电机。 (2) 停止过程：先启动软启动器与旁路接触器并联运行，然后切除旁路，最后软启动器按所选定的停车方式逐渐降低输出电压直到停止。 5 应用效果 通过一年的运行，表明该装置可靠性高，性能完善，能满足生产要求。主要体现在以下几点： (1) 使用软启动器后，启动电流明显降低，减少配电容量与增容投资。 (2) 软启动器实现平稳启动，对水泵及管道无冲击，提高供电可靠性和供水可靠性。 (3) 采用软停车方式减少对机械的冲击，防止水锤效应，延长水泵及其相关设备的使用寿命。 (4) 多种启动模式及保护功能融于一体，防止事故的产生。
