如何能够自制大功率激光手电？

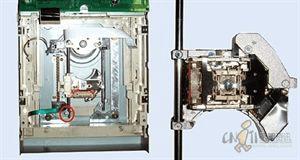

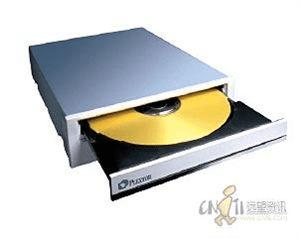

自制大功率激光手电 2008-11-17 17: 前言 拥有一把拉风的激光枪，相信是很多小P孩童年的梦想，这也是当年激光笔大流行的原因。不过玩具一般的激光笔不超过5mW的功率，显然无法满足大多数人内心隐藏的破坏欲，但大功率（输出功率在150mW以上）的激光发射器十分昂贵且难以买到，那么我们多年的梦想就注定要破灭了么？非也，只要按照MCG提供方法，再花费少量的时间和金钱，就能自己制造一把大功率激光手电，虽然这玩意还做不到杀人于瞬间，但用来点点蜡烛、欺负一下小动物还是没问题的。 材料篇 首先需要一台旧DVD刻录光驱（那些米人可以买一台全新的，MCG是不会阻止你们的），台式电脑光驱或者笔记本光驱都行，只要保证激光头没有老化报废就可以。最好是16X的，因为16X刻录光头的光输出功率大（最高可达250mW），当然8X的也凑合，不过功率就小得多了，一般只有140mW，杀伤力大打折扣。 购买一把合适的手电筒，小巧的笔形手电也可，但尺寸不能太袖珍了，而最重要的是灯泡（最好是单灯泡）可以完全卸下来，这样才便于改造。手电在各大超市均有销售，价格从20元到几百元不等，按要求买个最便宜的吧，当然别忘了买几颗对应规格的电池。 最关键的部件是激光模块，这东西在淘宝网上不太好买，所以最好到当地的电子市场淘一淘，找专业厂商的直销门市或者代理商购买。我们需要的激光模块的直径应小于手电的直径，同时激光模块的头部可以卸下来单独使用。至于这个激光模块的功率大小倒无关紧要，反正激光二极管最后也是要换掉的，所以是买最便宜的5mW激光模块即可，比如工业用5mW可调焦红色激光头，大约20元。 制作篇 第一步当然是拆光驱。把光驱底朝上翻转过来，用十字螺丝刀拧下四个角的固定螺丝，把底盖拆下后就可以看到一大一小两块集成电路板。接着把大电路板两侧的卡扣撬开，拔掉电路板正面和反面的各种排线，就可以把它向上掀起来了。通常所说的光头位于下方电路板下方、两根金属滑杆之间，在滑杆两端，能够找到固定的螺丝，只需把左侧滑杆下端的一颗螺丝拧下来，就能把这根滑杆和光头一起从光驱上取下来。 光头组件正面闪闪发光的镜头只是一块透镜，对于我们的改造完全没有用处，真正的发光元件—激光二极管，位于光头组件的内部。由于固定激光二极管的螺丝太小了，一个个去拧的话实在是费劲，反正这个光驱注定是要废了，索性直接用螺丝刀大胆地撬吧。先撬掉胶粘的透镜部分，就可以在光头组件内部看到激光二极管的保护罩了，然后撬开固定保护罩的金属片，就能轻松地把它弄出来。最后解焊激光二极管保护罩尾部的两个焊点，取出激光二极管备用。 现在把之前购买的激光模块拿出来，将它的头部与后部分离开，取下激光模块头部的透镜和弹簧，用刚才拆下的激光二极管替换原来的二极管，注意激光二极管的正负极要与插座的正负极相对应。固定好二极管后，把透镜和弹簧照原样安装回激光模块头部。 拧下手电的灯罩，把灯泡从手电上拆下来，换上刚才取下的激光模块头部。如果手电的灯头镜片是塑料的，也必须取下来，以免被大功率的激光熔化。 最后把灯罩装回去，同时给手电装好电池，收工！ 材料清单和使用提醒 材料清单 DVD刻录光驱×1 280元 手电×1 20元 AA电池×2 2元 激光模块×1 20元 合计：322元 工具列表 螺丝刀 尖头烙铁 预计工时 拆解光驱 10分钟 更换激光二极管 5分钟 更换手电灯头 3分钟 合计:12分钟 使用说明： 注意！DVD刻录光驱的激光二极管发出的激光能量强大，它能够点烟、点蜡烛、烧穿胶片，所以在日常使用时我们应该小心谨慎一点，否则极易造成一些事故。激光手电不要照射易燃易爆物品，例如酒精、鞭炮等物，当然更不能对着人体照射，特别是双眼，否则会烧穿视网膜，造成永久性失明。
