汽车发动机的结构构造分析

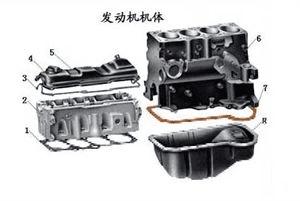

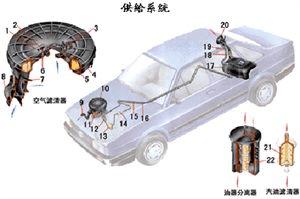

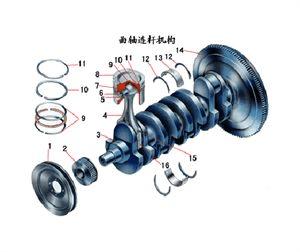

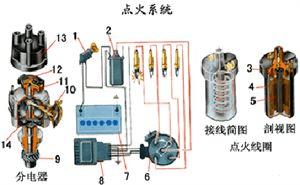

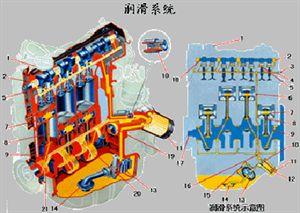

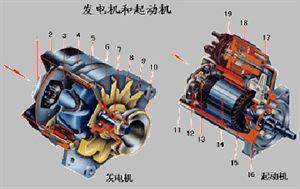

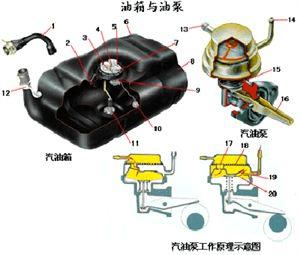

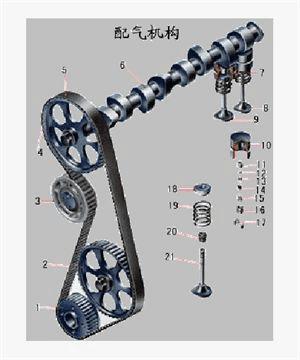

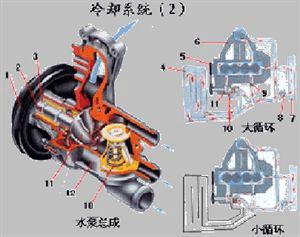

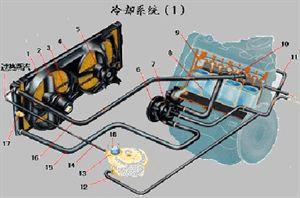

五岳盟主/编辑 通常，发动机由包括机体在内的曲柄连杆机构、配气机构、冷却系、燃料供给系、润滑系、进排气系、点火系、起动机等组成。 Ivy：是不是这八部分下面还有更小的单位构成呢？ D博士：你说的没错。为了方便大家查阅，我特地制作了一张表格，大家可以对照着看。 发 动 机 曲柄连杆机构 机体 气缸垫、气缸盖、衬垫、压条、气缸盖罩、气缸体、机油盘衬垫、机油盘 活塞连杆组 活塞、活塞环（气环、组合油环）、活塞销、活塞销所环、连杆、连杆盖、连杆瓦、连杆螺栓 曲轴飞轮组 曲轴、飞轮 配气机构 气门组 进排气门、气门座、气门导管、气门弹簧、气门弹簧座锁片、气门杆油封 气门传动组 齿形皮带轮、凸轮轴、桶形液压挺杆 燃料供给系 汽油箱、汽油泵、汽油滤清器、储油器、油管、空气滤清器、化油器、进排气管、排气消声器 润滑系 机油盘（油底壳）、机油泵、机油滤清器、润滑油道与油管、油温与油压传感器、油温与油压表、限压阀、油标尺 冷却系 散热器、冷却泵、储液罐、风扇、节温器、气缸体、气缸盖内的水套、水温表 点火系 蓄电池、发电机、点火线圈、分电器（包括断电器）、高压线、火花塞 起动机 起动电机、操纵和传动机构 下面，我再给大家碰上详细的说明图，大家可以自己对照着检查,红色部分为比较重要的部件。 1、气缸垫2、气缸盖3、衬垫4、压条5、气缸盖罩6、气缸体7、机油盘衬垫8、机油盘(油底壳） 1、曲轴V带轮2、曲轴正时齿形带轮3、曲轴4、连杆5、卡环6、活塞销7、活塞环带8、活塞9、油环10、第二道气环11、第一道气环12、止推环13、主轴承轴瓦14、飞轮15、连杆螺栓16、连杆盖 1、曲轴正时齿形带轮2、中间轴齿形带轮3、涨紧轮4、凸轮轴正 时齿形带轮5、正时齿形带6、凸轮轴7、液压挺柱组件8、排 气门9、进气门10、挺柱体11、柱塞12、单向阀钢球13、 小弹簧1４、托架15、回位弹簧16、油缸17、气门弹簧座锁片 18上气门弹簧座19、气门弹簧20、气门杆油封21、气门 1、温控开关真空接口2、温控开关3、温控开关曲轴箱和凸轮室通阀4、气阀空气滤清器壳体5、空气滤清器滤芯6、真空软管7、阀门8、阀门位置真空控制器9、进气软管10、空气滤清器11、化油器12、油气分离器13、汽油泵14、汽油滤清器15回油管16、供油管17、油箱18、快速排气管19、细通气管20、加油口21、汽油滤清器滤芯22、油气分离器滤芯 1、空气滤清器2、进排气歧管3、排气管4、前消声器5、中间消声器6、主消声器7、进气预热罩出口8、进气预热罩9、垫片10、排气歧管11、进气歧管12、进气电预热器 （汽油泵为燃料供给系统重要组成部分） 1、加油管2、快速排气管接口3、供油管接口4、细通气管接口5、回油管接口6、防热金属护板7、油面传感器插座8、油箱体9、油面传感器10、浮子11、集滤器12、塑料护板13、进油口14、出油口15、回位弹簧16、摇臂17、进油单向阀18、滤网19、邮油单向阀20、泵膜 1、护罩2、电动风扇 3、V带4、散热器5、从动风扇 6、水泵带轮7、水泵组件8、气缸体水道9、气缸盖水道10、热敏开关11、进气歧管出水管12、膨胀箱管13.冷却液膨胀箱14、排汽管 15、冷却液下橡胶软管16、冷却液上橡胶软管17、电动风扇 双速热敏开关18、膨胀箱盖 1、水泵带轮2、轴承3、水泵轴4、散热器5、曲轴带轮6、进气歧管7、加热器8、控制阀9、热敏开关10、节温器11、水泵叶轮12、水泵壳体 1、点火开关2、点火线圈3、绝缘盖4、初级线圈5、次级线圈6、分电器7、蓄电池 8、点火控制器9、传动齿轮10、真空提前装置11、分电器主轴12、分火头13、分电器盖 14、离心提前装置 1、调节器2、后罩盖3、转子4、后端盖5、定子6、轴承7、轴8、风扇9、前端盖10、V带轮11、后端盖12、电刷13、换向器 14、电枢15、前端盖16、超越离合器17、拨叉18、电磁开关19、定子
