手把手教您认识并制作网线视频教程

2012-10-20 22:13:23 来源:www.45fan.com 【

网线的制作是网络学习的基础,属入门级知识。今天笔者同大家讲解的就是关于怎么制作水晶头?常用网线分类有哪些?下面我们先来了解一下制作网线必备的材料及工具。

一、制作网线材料及工具:

1、压线钳:压线钳又称驳线钳,是用来压制水晶头的一种工具。常见的电话线接头和网线接头都是用驳线钳压制而成的。

2、网线:要连接局域网,网线是必不可少的。在局域网中常见的网线主要有双绞线、同轴电缆、光缆三种。 双绞线,是由许多对线组成的数据传输线。它的特点就是价格便宜,所以被广泛应用,如我们常见的电话线等。它是用来和RJ45水晶头相连的。它又有STP和UTP两种,我们常用的是UTP。

3、水晶头:水晶头网络连接中重要的接口设备,是一种能沿固定方向插入并自动防止脱落的塑料接头,用于网络通讯,因其外观像水晶一样晶莹透亮而得名为“水晶头”。主要用于连接网卡端口、集线器交换机电话等。

4、测线仪:一种可以测试网线是否连通的工具。若中心用一台以上主机时,先设置主机开关使终端检测器显示方式:正显、显示路数时闪一次,倒显、显示路数时闪一次,正显、显示路数闪两次,倒显、显示路数闪两次,共四种方式识别各主机,把网线依次拉入主机接线口中。持终端检测器到终端进行检测。

RJ45水晶头
RJ45水晶头
手把手教你制作网线(图解)

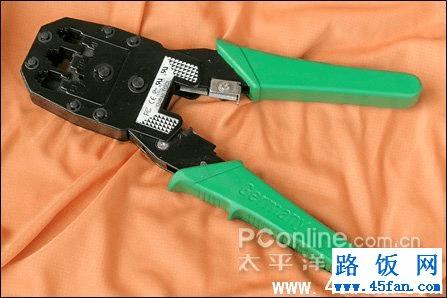

压线钳
手把手教你制作网线(图解)

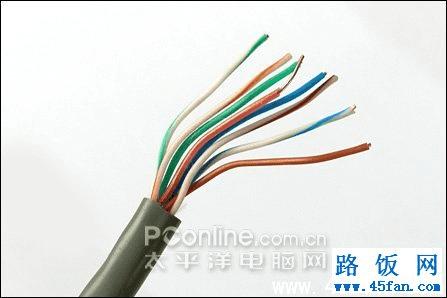

网线


测线仪
二、网线制作方法:
网线制作分类T568A和T568B,T568A俗称交叉线、T568B叫直通线,在一般网络环境中,基本上都使用T568B线序,只有当同种设备互联,才会使用到T568A双绞线。但也有一些情况例外,如现在很多网络终端具备UPlink端口,UPlink口也称级连口,如具有UPlink口时,同种设备可以使用T568B连接。

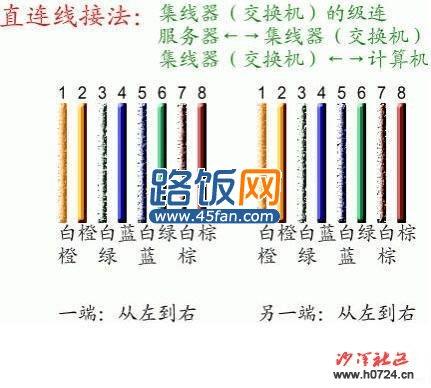

T568A和T568B线序
T568A和T568B线序

T568A:1、白绿,2、绿,3、白橙,4、蓝,5、白蓝,6、橙,7、白棕,8、棕

T568B:1、白橙,2、橙,3、白绿,4、蓝,5、白蓝,6、绿,7、白棕,8、棕

网线制作在线视频讲解

 三、网线测试

网线制作完成后,接下来的工作就是测试网线的连通性,我们可以通过网线测试仪来测试是否制作良好。打开电源至ON(S为慢速测试档,M为手动档)将网线插头分别插入主测试器和远程测试端。主机指示灯从1至G逐个顺序闪亮。注意:一根网线是否制作良好,必须保证1、2、3、6四个灯必亮才可以。

总结:很简单吧,但这个教程不管是初学网络的朋友们还是有打算入行网络界的朋友们必备的知识。曾经听说过很多CCNP网络工种师不会制作网线的事情,笔者甚感搞笑,一位CCNP资深工种师,居然连网线怎么制作都不会,何谈配置网络?更何谈资深?这不是挺讽刺的吗?

相关资料:视频详解网络水晶头制作方法
