做单臂路由小实验的方法步骤

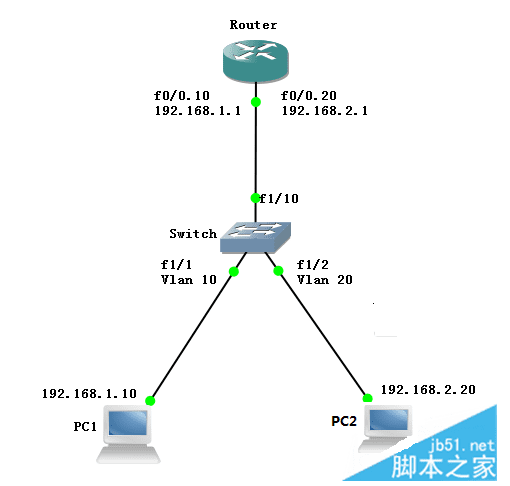

如下图所示，Switch的f1/10须配置为Trunk，但要让路由器能处理来自不同vlan的数据，就需要配置单臂路由了。

首先是Switch配置：

Switch(config)#vlan 10 //还有一种创建Vlan的方法是进入database
Switch(config-vlan)#name PC1
Switch(config)#vlan 20
Switch(config-vlan)#name PC2

Switch(config)#interface fastEthernet 1/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config)#interface fastEthernet 1/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20

Switch(config)#interface fastEthernet 1/10
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk
-----------------------------------------------------------
接下来是Router配置：

Router(config)#interface fastEthernet 0/0
Router(config-if)#no shutdown
Router(config)#interface fastEthernet 0/0.10
Router(config-subif)#encapsulation dot1Q 10 //10为Vlan号
Router(config-subif)#ip address 192.168.1.1 255.255.255.0
Router(config)#interface fastEthernet 0/0.20
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip address 192.168.2.1 255.255.255.0

这样PC1和PC2都可以ping通其网关了，单臂路由就配置成功过了！
