关于USB连接线的一些知识

一、简介

通用串行总线（英文：Universal Serial Bus，简称USB）是连接外部装置的一个串口汇流排标准，在计算机上使用广泛，但也可以用在机顶盒和游戏机上，补充标准On-The-Go（ OTG）使其能够用于在便携装置之间直接交换资料

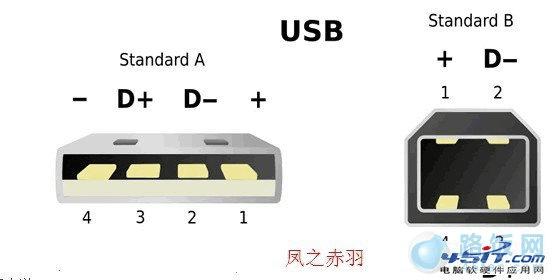

二、接口定义及电路

MiniUSB引脚定义：

针脚
名称
说明
接线颜色

1
VCC
+5V电压
红色

2
D-
数据线负极
白色

3
D+
数据线正极
绿色

4
ID
permits distinction of
Micro-A- and Micro-B-Plug
Type A:connected to Ground
Type B:not connected
none

5
GND
接地
黑色

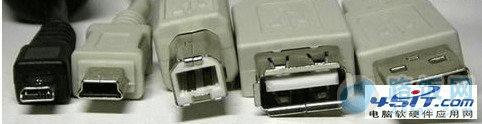

图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)

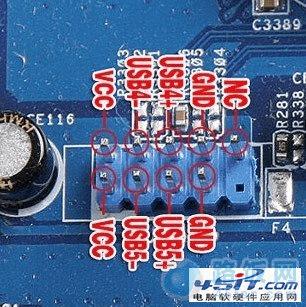

下图是主板与USB接口的详细连接方法
