多台DD-WRT设置WDS组件无线局域网的教程

2015-07-08 16:30:46 来源:www.45fan.com 【

多台DD-WRT设置WDS组件无线局域网的教程



还要公司需要做无线网络覆盖,但是不想使用网线,所以只能使用WDS技术来实现。

因为考虑到网络的稳定性、成本等因素,我们最后确定选用官翻的CISCO的E1550。
E1550是CISCO下Linksys的设备,支持802.11n无线协议,最高300M无线传输速度,使用Broadcom BCM5358 300MHz处理器,64MB RAM,16M ROM,并且可以方便的刷DD-WRT、Tomato这样的第三方固件。

其实,最初我们考虑过很多方案;比如CISCO的RE1000,RE1000是专门的中继网桥设备,设置非常简单,最后因为我们使用同样的SSID,结果多台设备连接后出现了环路,引起数据风暴,网络瘫痪;后来也相过使用DD-WRT中的中继网桥,结果一样。无奈最后只能选择WDS来解决,因为WDS需要绑定MAC,所以可能对之后的维护会带来一定的问题,但是也正因为WDS需要绑定MAC,所以不会出现环路现象。

下面我们就说说DD-WRT设置WDS的方法和注意点。

一、设置主路由

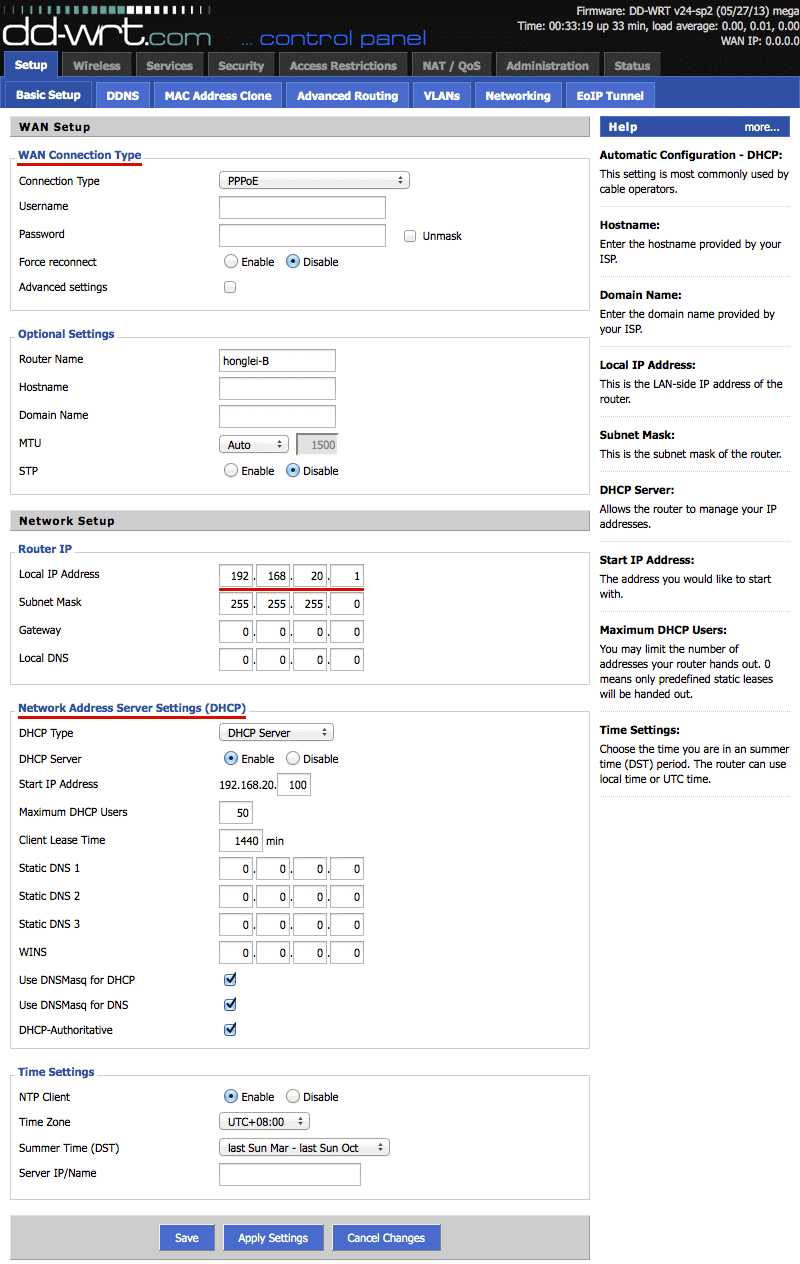

其实主路由的设置说白了就是你想怎么设置怎么设置;比如WAN口设置,如果是PPPOE那就设置成PPPOE,需要打开DHCP就打开,IP怎么设置都可以。见下图:多台DD-WRT设置WDS组件无线局域网的教程

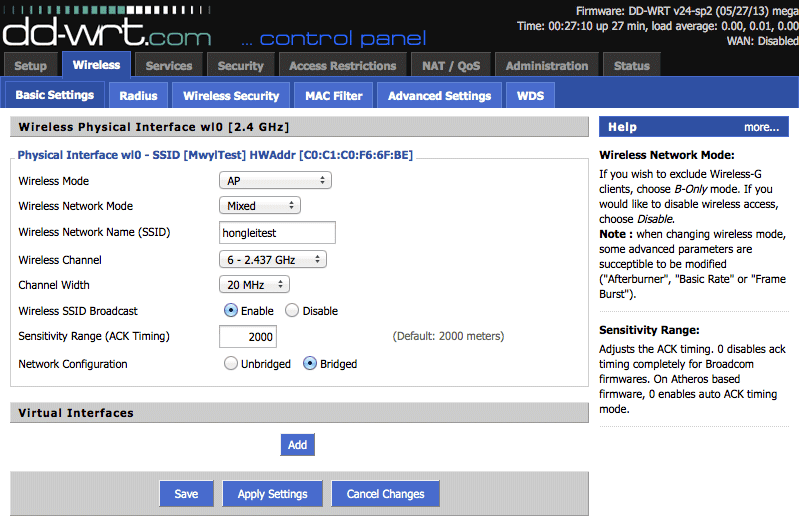

无线部分也是按照自己的需求设置SSID,密码(我们的解决方案中未涉及到密码问题),但是注意无线信道(Wireless Channel)需要固定下,不要使用自动,不然很有可能组网失败,就算成功那也会寻找的非常慢。见下图:多台DD-WRT设置WDS组件无线局域网的教程

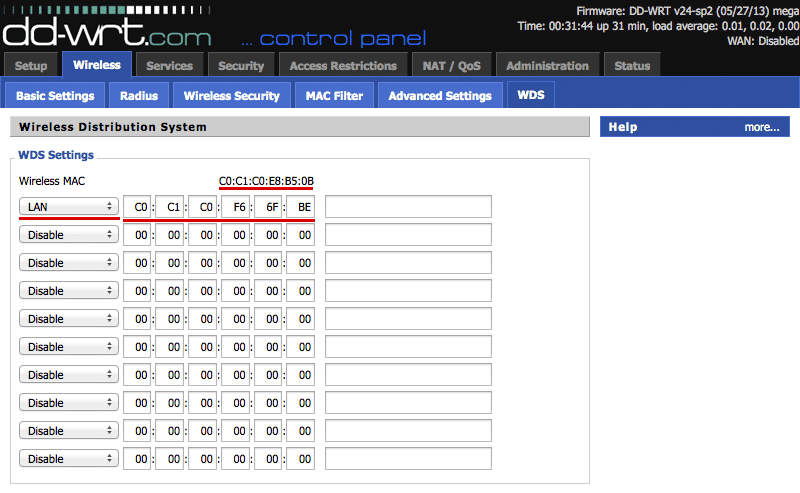

接下去就是关键的WDS部分的设置了,首先将第一项的类型选择成“LAN”,后面填上需要连接的无线设备的MAC地址。见下图:(最上面那个是本设备的MAC地址)
多台DD-WRT设置WDS组件无线局域网的教程

二、设置次路由(除了主路由外)

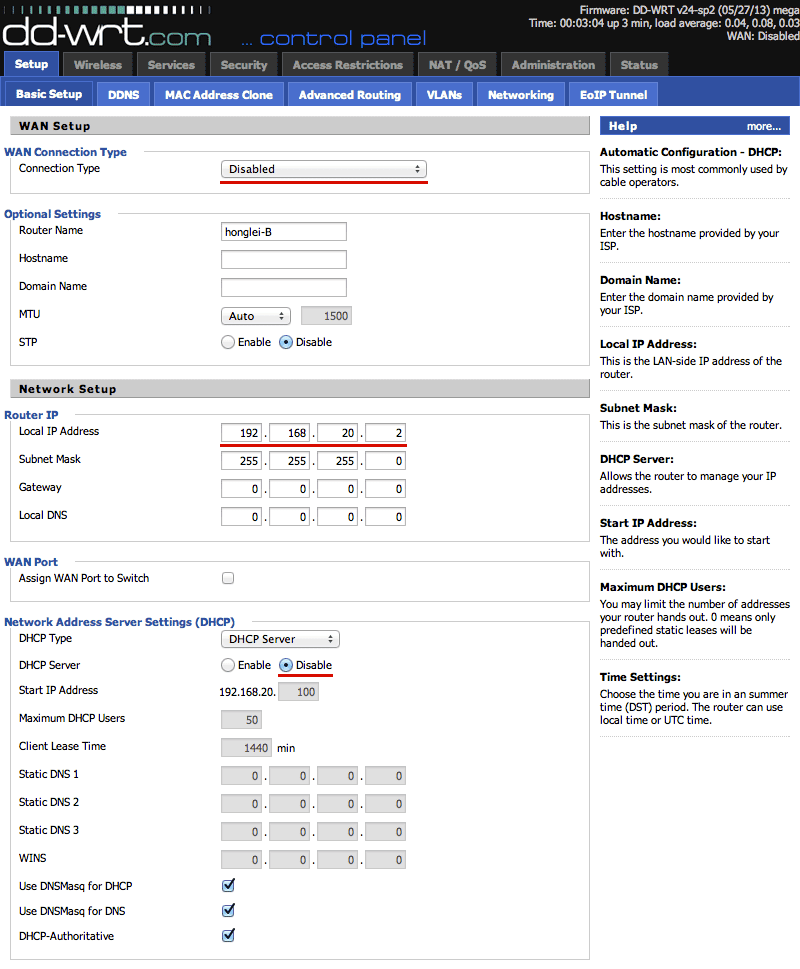

首先关闭次路由的WAN口和DHCP功能,并且注意IP主要冲突。见下图:多台DD-WRT设置WDS组件无线局域网的教程
无线设置完全保持和主路由一样就可以,密码也要保持一致。见下图:多台DD-WRT设置WDS组件无线局域网的教程

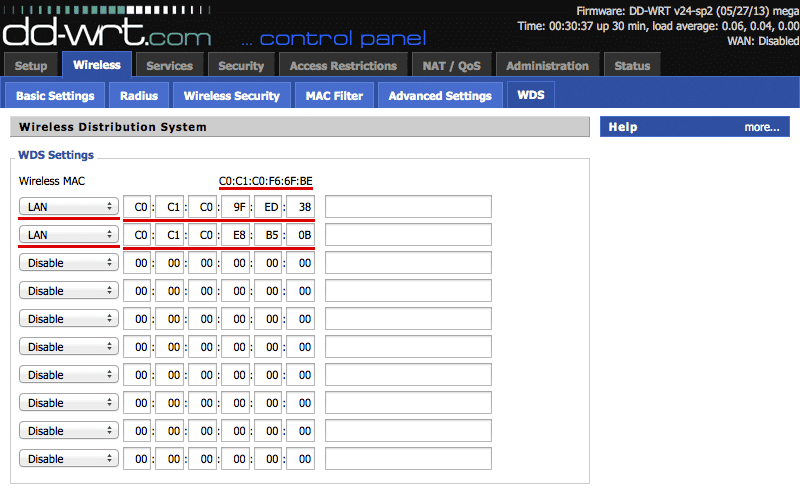

最后设置WDS,将需要与他连接的MAC地址填入,并且将类型设置为LAN,这里设置两个MAC,一个是前一台的MAC地址,一个是后一台的MAC地址,我们是串联模式。见下图:多台DD-WRT设置WDS组件无线局域网的教程

我们使用的是串联的连接方式,所以第一台设置的MAC是第二台,第二台设置的MAC是第一台和第三台的,第三台设置的MAC是第二台和第四台的,依次继续,直到最后一台设置的MAC为前一台的;当然你也可以是辐射状的,第一台设置第二级路由的MAC地址,第二级路由的MAC设置为第一台路由的MAC;但是一定要主要千万不要形成环路。

最后,还要感谢PlayPC提供的测试路由;大家也可以去他们家选购自己喜爱的产品,官翻版本,绝对超值哦;而且店主也是爱玩之人,超级友好。
