如何将2015款惠普ENVY15进行拆机及解析?

2015-08-06 09:40:34 来源:www.45fan.com 【

如何将2015款惠普ENVY15进行拆机及解析?



ENVY 15是去年惠普首款进军游戏本市场的产品,可以说是肩负重任,庆幸的是ENVY 15也确实表现不错,受到了很多玩家的任何和支持,市场销量自然也是不错啦。2015年,惠普更新了ENVY 15系列笔记本,其中一款产品取消了独立显卡的配置,而是采用了英特尔锐矩核芯显卡来担当大任。

今天我们主要是来对这款ENVY 15进行拆机,来了解下它的内部结构设计,其实新ENVY 15采用了依然是老版本的模具,但是采用锐矩核芯显卡之后的内部设计如何,还是值得期待的,接下来就让我们通过拆机来了解下这款新品ENVY 15笔记本的内部结构吧。

在拆机之前首先需要将电池卸下,惠普ENVY15采用传统的条状外置锂离子电池,位于机身后侧,通过拉开卡扣即可取下,从电池信息上了解到该机的单体作战续航能力并不会太强。能够在这一步骤上取下的还有光驱,光驱的保留可以理解为正版游戏光碟安装需求。

如何将2015款惠普ENVY15进行拆机及解析?
卸除电池

如何将2015款惠普ENVY15进行拆机及解析?

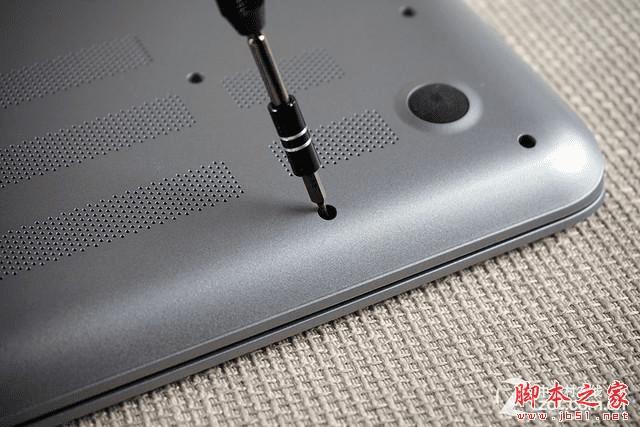

取下机身底壳上的固定螺丝

如何将2015款惠普ENVY15进行拆机及解析?
光驱在这一步骤上也可取下

如何将2015款惠普ENVY15进行拆机及解析?如何将2015款惠普ENVY15进行拆机及解析?
注意垫脚下面还有隐藏着两颗螺丝

惠普ENVY15并没有采用内置电池的设计,首先取下电池是必要的,电池槽与垫脚下面有固定螺丝,卸除之后才能进行下一步。

取下键盘时需要多注意

惠普ENVY15的整个键盘面采用一块完整的铝合金板制成,键盘也属于内嵌式,并不需要单独拆卸。拆除这一部分时需要借助拆机撬棒来完成,细小的缝隙以及面板与机身连接的卡扣是需要主要的地方,用力不当容易造成断裂、变形等问题。

如何将2015款惠普ENVY15进行拆机及解析?
借助拆机撬棒来完成拆解

如何将2015款惠普ENVY15进行拆机及解析?
打开键盘面板时需要注意里面的各种排线连接

如何将2015款惠普ENVY15进行拆机及解析?

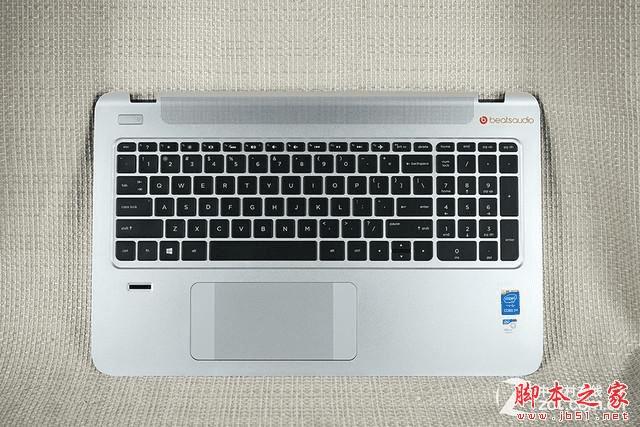

键盘属于内嵌式不可单出拆除

如何将2015款惠普ENVY15进行拆机及解析?

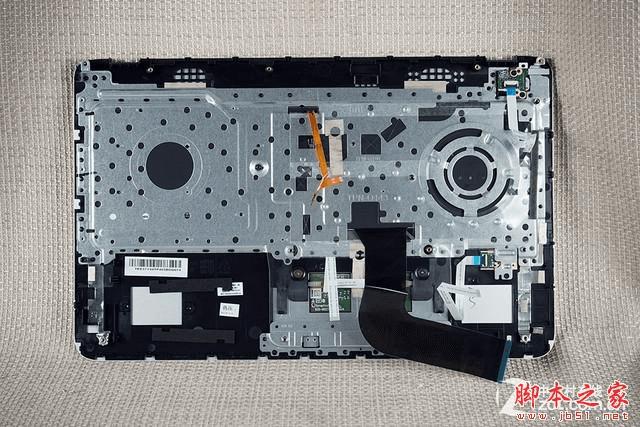

一整块铝板切割而成

键盘面板采用一整块铝板切割及冲压而成,这样来看,惠普ENVY15就外观来说显得更加有完整性,键盘内嵌且轮廓下陷也看起来更加有质感。取下这块面板是需要注意键盘触摸板与主板之间的连接,如果没有事先断开连接,后果就悲剧了。

看ENVY 15整体内部结构

取下键盘面板之后就能看到惠普ENVY15内部的大概结构,整块主板大也规整,类正方形的形状安置在机身左侧,而后侧空出的地方是原先光驱预留的位置。机械硬盘被设计在右掌托对应的位置,而左侧掌托则没有发热量较大的设备。

如何将2015款惠普ENVY15进行拆机及解析?
惠普ENVY15整体内部结构

如何将2015款惠普ENVY15进行拆机及解析?
机械硬盘设计在右掌托对应位置

如何将2015款惠普ENVY15进行拆机及解析?
扬声器位置

如何将2015款惠普ENVY15进行拆机及解析?

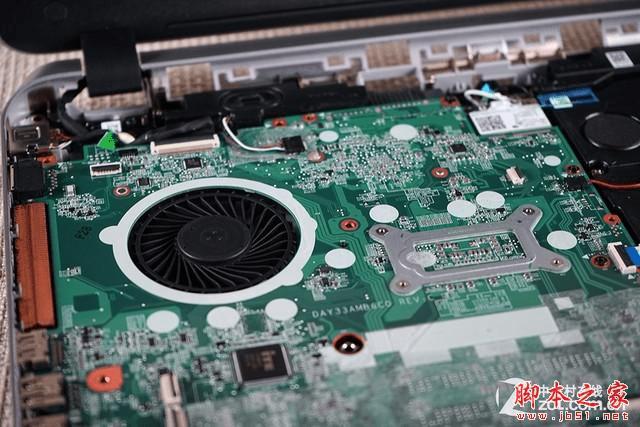

可以看到风扇支持键盘位置进风

如何将2015款惠普ENVY15进行拆机及解析?

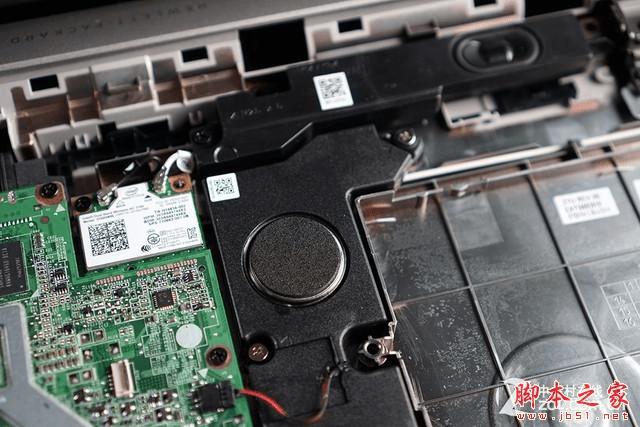

低音单元设计在光驱与主板之间

从整体的内部结构来看,惠普ENVY15并没有采用紧凑的设计方式,实际上也没有必要做紧密排布,这样一款面向主流游戏体验的产品,较为充足的内部空间能够带来更好的散热能力,另外机械硬盘的位置以及左掌托对应位置无大发热量硬件设备。

主要硬件介绍

接下来就是主要的硬件拆除工作,硬盘、模块接口、无线网卡等硬件都是可以卸除的,之后便能取下该机最为核心的部分。主板的设计方方正正,而零部件则是通过一些软性PCB来连接,在硬盘上我们就能看到一条较长的跨度。

如何将2015款惠普ENVY15进行拆机及解析?

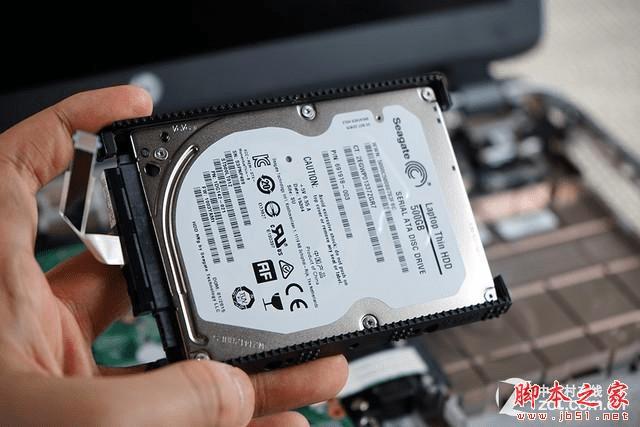

硬盘并无固定螺丝,则是通过缓冲圈与机身内部的卡扣来固定的

如何将2015款惠普ENVY15进行拆机及解析?

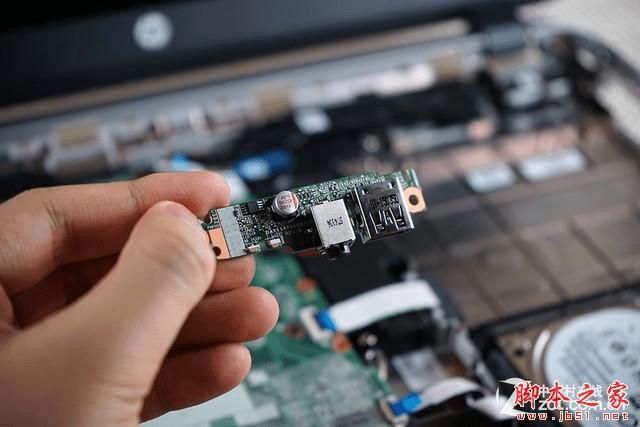

耳机与一个USB接口设计在单独的模块里

如何将2015款惠普ENVY15进行拆机及解析?
无线网卡模块

如何将2015款惠普ENVY15进行拆机及解析?
拆卸下来的主板正面

如何将2015款惠普ENVY15进行拆机及解析?
拆卸下来的主板背面

取下主板之后,我们可以在上面找到一些拆机过程中没有看到的接口与设计。内存被板载设计且预留了两个卡槽,支持用户自行升级,不过内存卡槽位置需要完全取下主板时才能看见,不太方面用户升级的设计略显尴尬。

编辑点评:

总的来说,惠普ENVY15 是比较好拆的一款产品,固定螺丝稍微多一些,主要的拆机难点是键盘面板的卸除工作,稍有不当容易悲剧。拆机之后我们可以看到ENVY15的内部设计,也 找到了一些扩展及升级的接口或卡槽,对于普通用户来说,自行升级ENVY15的内存与硬盘确实较为麻烦,需要拆卸下主板才能看到内存槽。简而言之,本文 可作为拆机教程来参考。
