三星ATIV Book 930X的评测及拆机步骤分析



英特尔在推出酷睿M平台之后,笔记本电脑迎来又一轮的便携性革提升,同时在无风扇设计上也有了新的突破口。酷睿M平台本身功耗极低,14nm工艺制程又使其体积能够比一般的处理器更加小巧,因此笔记本电脑的主板能够做的更小,模具能够做的更纤保

不过,在超薄型产品的设计方面,无风扇设计究竟是如何做到高效散热的?其续航能力的保证又是通过哪些措施来实现的?各个硬件是如何塞进如此狭小的空间里的?

带着这些问题,我们对三星超薄本ATIVBook930X2K进行了详细拆解。

三星930X2K全面拆解

拿到三星ATIVBook930X2K 之后,我们都对这款机器纤薄的设计产生了浓厚的兴趣,同时也对其无风扇设计之后如何实现硬件散热而有不少的疑问,因此今天我们通过三星 ATIVBook930X2K的拆解,一起来了解一下基于酷睿M平台的无风扇笔记本产品究竟如何实现内部硬件的散热。

三星ATIV Book 930X的评测及拆机步骤分析
三星ATIVBook930X2K笔记本电脑

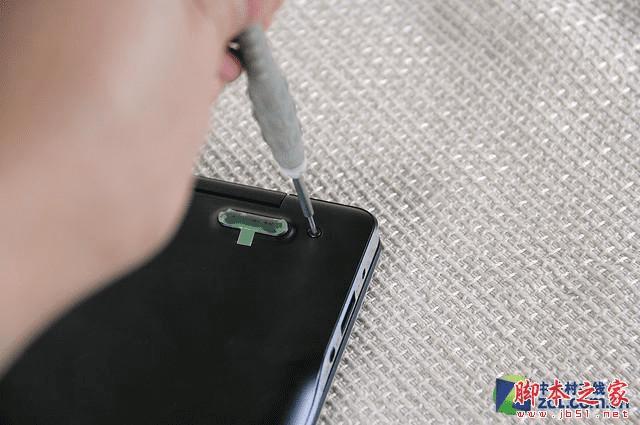

930X2K机身底部采用了一整块金属面板,并且采用十颗螺丝将面板固定,所以拆解930X2K首先要拧掉这十颗螺丝。930X2K的螺丝就是普通的十字螺丝,使用稍小一点的螺丝刀就可以拧下来,而且其螺丝的质量都很不错,不会发生拧脱的现象。

三星ATIV Book 930X的评测及拆机步骤分析

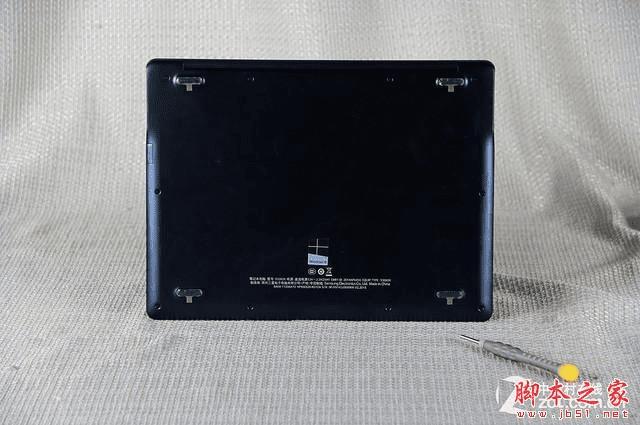

底部使用十颗螺丝固定

拧掉固定螺丝之后,底部面板不需要像普通笔记本那样去撬,直接将机身立起来其面板就会自动脱离机身,拆解起来非常的便利,也不会因撬动而造成机身的损坏。

三星ATIV Book 930X的评测及拆机步骤分析

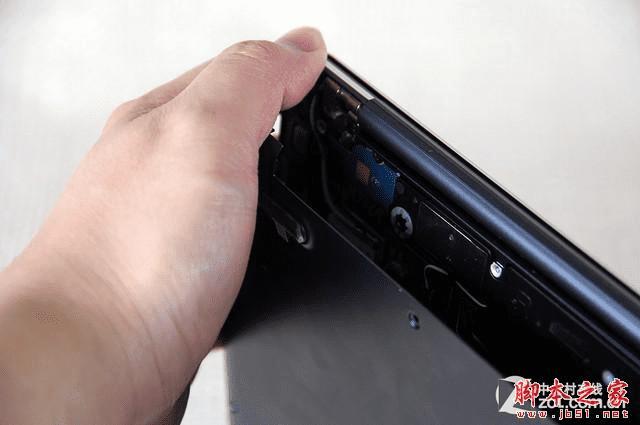

底部面板不需要撬,拆掉螺丝后可以直接分离

三星ATIV Book 930X的评测及拆机步骤分析

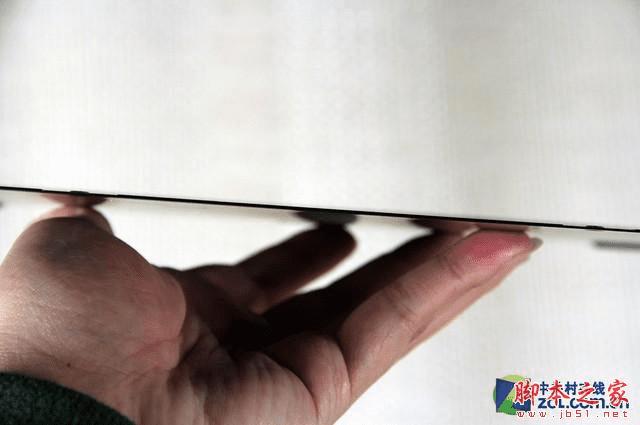

底部面板非常纤薄,厚度不足1mm

930X2K是一款主打纤薄便携的产品,从底部面板上我们也可以深刻的感受到这一点。厚度不足1mm的金属面板拿在手里非常的轻盈,不过如此纤薄的面板对于内部硬件的保护也略微让人担心,所以在使用这款机器的时候,一定主要不要从高处跌落,否则很可能造成损坏。

长续航如何得以实现?

拆掉底部面板之后,我们就能够看到930X2K内部的整体情况了。与标准的笔记本产品相比,930X2K内部的集成度就非常高了,比如内存、网卡等部件都无法更换,这就是所谓的有得必有失吧。

930X2K内部总体分为两个部分,上方是主板以及一些元器件的区域,下方则被电池所占据,而且电池面积更大,几乎占据了2/3的面积,

三星ATIV Book 930X的评测及拆机步骤分析
内部布局直观明了

在对930X2K进行评测的时候,笔者能够较为明显的感受到腕托部分的温度,而从拆解来看,这些温度主要来自于电池。不过相对于硬件散热的温度而言,电池所散发的温度较低,所以手腕部分的实用感受还是比较不错的。

三星ATIV Book 930X的评测及拆机步骤分析

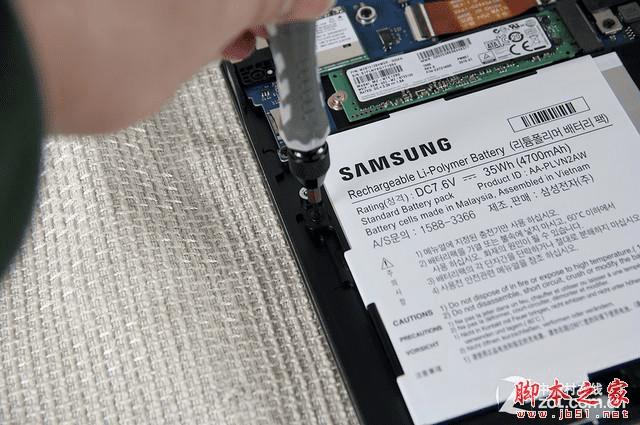

五颗螺丝将电池固定

930X2K的电池由五颗螺丝固定,我们打算把它拆下来看看电池底下究竟有些什么?

拧掉五颗螺丝之后,要记得拔掉下图红框标出的排线接头。

三星ATIV Book 930X的评测及拆机步骤分析
螺丝拧掉之后记得拔掉连接头

三星ATIV Book 930X的评测及拆机步骤分析
电池占据了机身内部一半的空间

三星ATIV Book 930X的评测及拆机步骤分析
采用35Wh/4700mAh锂电池

930X2K的电池虽然面积很大,但是由于机身空间所限,所以厚度控制的非常纤保而从电池规格来看,其配备了三星自家生产的35Wh/4700mAh锂电池,容量相对还是比较大的,而且我们在评测过程中也实际体验了930X2K的续航能力,办公续航时间大概在六个半小时左右。

内部硬件集成度有多高?

拆下电池之后,我们可以看到“隐藏”在电池下方的触控板模块组,主要由三个部分构成,包括:触控板的主体部分,右侧的控制电路,以及与主板相连接的排线。同时可以看到,930X2K机身内部利用有限的空间,在面板上进行了区块化设计,一体成型的面板进行了预先的规划。

三星ATIV Book 930X的评测及拆机步骤分析

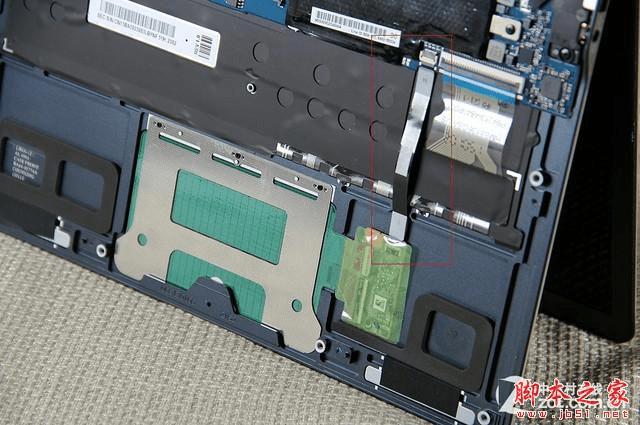

触控板与主板通过飞线连接

三星ATIV Book 930X的评测及拆机步骤分析

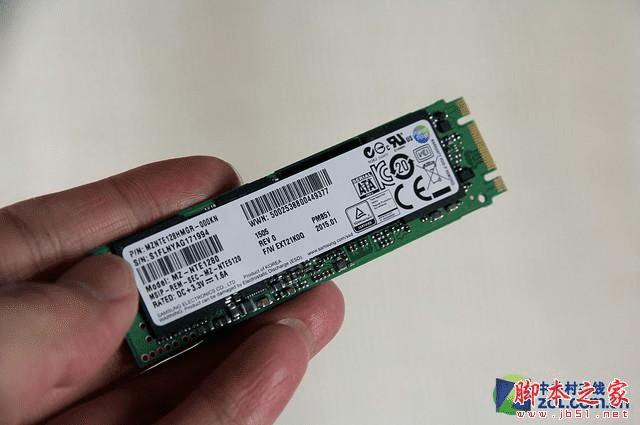

固态硬盘

硬 件方面,930X2K由于主板集成度很高,因此除了硬盘之外,其它部件都无法更换。作为一款基于酷睿M平台的产品而言,固态硬盘就显得极为重要了,这是提 升系统使用体验的关键部件,而机器标配128GB固态硬盘,对于办公应用而言基本够用了,不过930X2K还是采用了可更换方案,而并没有采用不可更换的 eMMC集成方案。

三星ATIV Book 930X的评测及拆机步骤分析

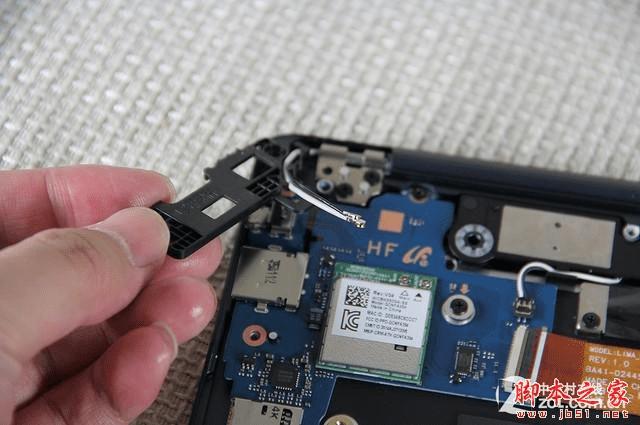

网卡天线使用塑料片固定

三星ATIV Book 930X的评测及拆机步骤分析
无线网卡集成在主板上

除了主板与硬件之外,我们还看到主板顶端部分左右两侧各有一个小塑料条,它与主板之间通过排线相连接,拆卸的时候要线把排线拔起来。

三星ATIV Book 930X的评测及拆机步骤分析
左右扬声单元与主板通过线缆连接

三星ATIV Book 930X的评测及拆机步骤分析三星ATIV Book 930X的评测及拆机步骤分析

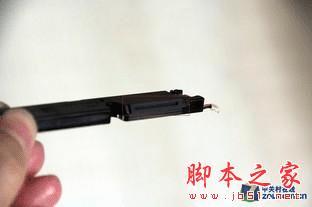

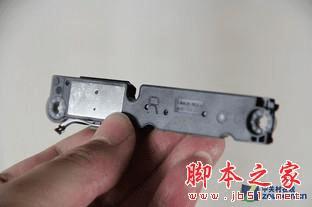

扬声单元特写

拆掉之后我们可以看到这两个塑料条就是930X2K的扬声器单元,设计的非常纤薄,而扬声器口也非常的细小,可见对于纤薄型笔记本产品而言,每一个部件的厚度控制都要做到位,这样才能让最终的机体变得更加纤薄便携。

无风扇设计如何散热?

最后再来看看930X2K的主板部分。

酷睿M平台基于14nm制程工艺,因此其体积非常小巧,如果再把内存等元件进行集成的话,主板体积并不需要太大,因此我们看到930X2K的主板基本只有两张公交卡大校

930X2K的主板分为两个区域,二者之间通过排线相连。我们看到其左侧部分被称作小板,右侧则是主板部分,小板区域主要是网卡与各类接口的控制,主板区域大部分则被黑色的塑料胶纸所覆盖。

三星ATIV Book 930X的评测及拆机步骤分析

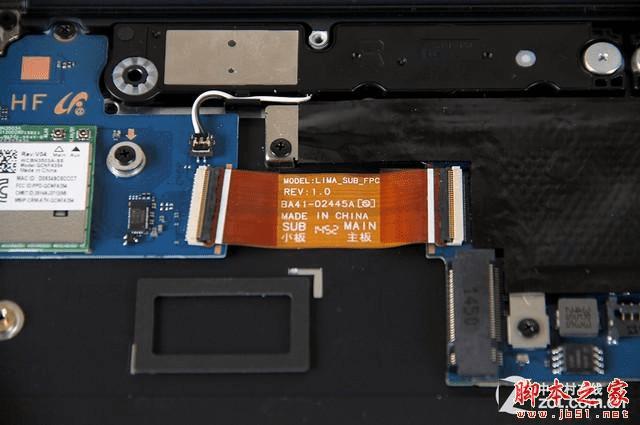

930X2K的主板分为左右两个部分

在主板右侧区域,这里有屏幕排线延伸下来,外部则通过黑胶布固定。

三星ATIV Book 930X的评测及拆机步骤分析

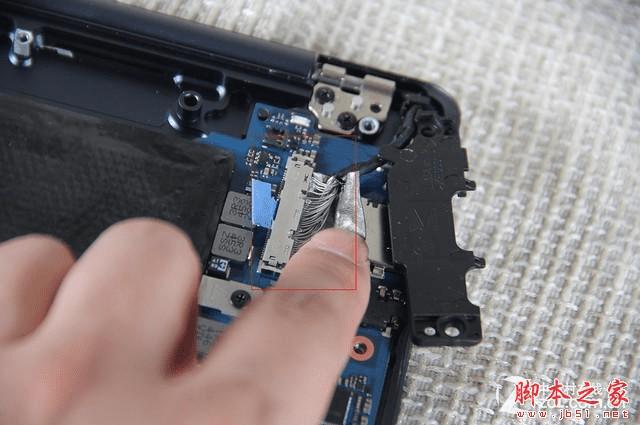

屏幕排线

三星ATIV Book 930X的评测及拆机步骤分析
主板很小,集成度非常高

930X2K采用了无风扇设计,这无疑是一大亮点,当然也是酷睿M自身超低的功耗所致。无风扇的最大优势在于机器没有了来自风扇的噪音。但是无风扇的情况下如何实现散热呢?

三星ATIV Book 930X的评测及拆机步骤分析

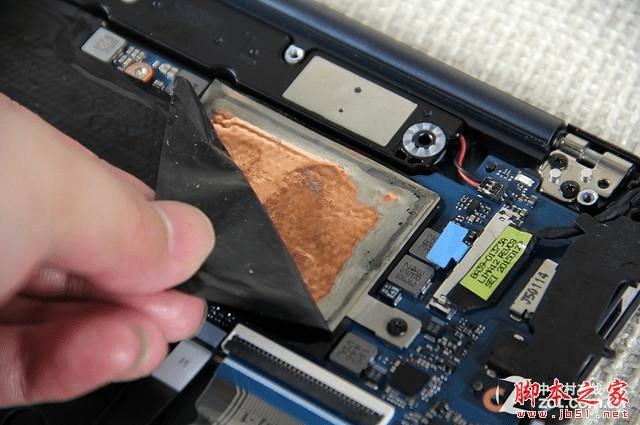

无风扇设计只能通过铜片来散热

揭开表面的黑色胶纸,我们可以看到主要芯片上覆盖的一层铜片,930X2K内部硬件的散热就全靠这些铜片实现,我们在此前的产品评测中对其散热进行了测试,核心温度仅为50多摄氏度,一方面其硬件本身发热量不大,另一方面也得益于这些铜片的帮助。

三星ATIV Book 930X的评测及拆机步骤分析

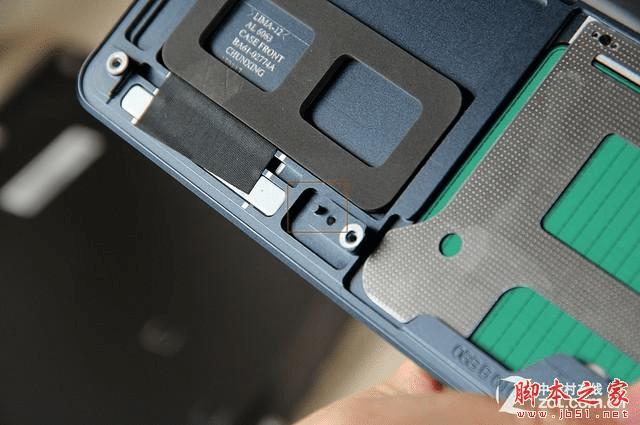

安装电池的时候可以通过红框标出的部分进行定位

930X2K 无论是外部还是内部,都经过了非常精细的设计,在一些细节方面做到了最好。比如上图所示的小圆柱体,它就是电池安装时的“定位装置”。此外我们还可以看到 内部设计了不少海绵垫,一方面起到硬件的支撑作用,另一方面则可以在万一跌落的情况下起到一定的缓冲作用。

小结:

无风扇是未来便携型笔记本电脑发展的方向,随着硬件工艺制程的缩减,功耗的降低,未来的便携型笔记本产品基本都会采用无风扇设计,这样就可以让机体的便携性得到提升,同时在机身厚度方面也能够做的更加纤保

从拆解来看,930X2K是一款做工非常精致的产品,内部硬件布局细致,一体成型的面板也经过了细心的规划,总体来看是一款内外兼修的优秀产品。
