Freehand MX绘图工具的新变化有哪些？

本文向大家介绍了FreeHand MX九大绘图工具的新变化及运用，教程介绍的很全面，而且采用图文形式，让学习者更容易理解。推荐给大家，希望对大家有所帮助！

与FH10不同，钢笔工具和贝塞尔曲线工具合在一个工具组内。

直线工具组中整合了弧线工具和螺旋线工具，成为一个工具组。弧线工具和螺旋线工具FH10中的外加功能工具栏中。

铅笔工具中增加了可触变钢笔工具和书法笔工具，可用来创建更具艺术效果的作品。不知配上压感笔效果如何，笔者没有试过，不敢妄言。

基本的变形工具此次也整理成为一个工具组，包含了移动、旋转、倾斜、反射等基本变形工具。

自由变形工具成为一个新的工具组，加入了原本在外加功能工具栏中的粗糙化工具和弯曲工具，方便了对象的变形操作。

FH中的透视工具相对于AI,CD而言独具特色，详细的讨论恐怕要专门另写一篇文章。此次它门下多了3D旋转工具和鱼眼透镜工具，其实也不是新增的，两者原在FH10的外加功能工具栏中。

下面我们来仔细看看绘图工具。

1.标准钢笔工具

FreeHand MX 钢笔工具被视为同类产品中的最佳工具，它包含全新的橡皮带式生成线功能，在绘制时会以弹性模式出现下一段曲线的方向和形状，并能够实时预览，这可谓一个进步，因为它带来了操作上的直观方便。

2.增强的画笔

通过对画笔的应用和编辑，能够获得更加流畅、自然的画笔路径外观。新的圆角属性通过包封角和锐角改进了 FreeHand MX 画笔方法。

3.橡皮工具

与裁刀工具相似，这个新工具可"裁切"对象，删除它所经过的矢量路径部分。橡皮擦的最大和最小宽度可以调整。不过此工具和裁刀工具一样，只能对矢量图形操作。

4.基于符号的画笔和喷枪

实现能够轻松更新的自定义插图效果。

可以事先绘制一段路径，应用画笔工具通过将某个符号作为单一对象应用到此路径，或将符号"喷绘"应用到该路径上面。该功能利用可重用的符号使文件保持较小的体积。

5.连接符划线工具

连接符划线工具使您能够快速绘制组织结构图、流程图和站点地图及其他类似图表。

在绘制时，此工具能够自动吸附到图形的节点上，产生相应的连接线。当某图形改变形状或者移动位置时，连接线相应的自动调整。同样，当连接线形状调整时，基于它们的连接关系，与之相连的图形也自动调整位置。

在对象面板中，可对连接线进行各种属性的编辑，比如笔触的粗细，端点类型和两端箭头的形状。下图此新增工具和CD中的流程图工具有异曲同工之妙。

6.混合工具

除了其本已十分强大的混合能力之外，现在 FreeHand MX 还能可以点击方式在两个形状之间拖动线条，混合工具自动选择两图形上的节点并创建一个混合。

利用部分选择工具，可方便选择并继续编辑混合中两端的原始图元。

7.符号库

使用符号库：

·可将常用的图形存储定义为符号以便重复使用。

·只需更新图形，将它放在您要在符号面板中替换的符号上，每一个图形都将被新版本替换。

·有效减小文件体积。运用符号，一次保存，多次应用。一个符号，即使在同一文档中使用一千次， FreeHand MX 文件也不会因此而体积暴增，而且占用内存减少。

·制作快速的Flash 动画时，越小的文件大小意味着更快的网络下载。运用符号，FreeHand创建能够快速下载的较小Flash 动画。

打开库面板，从预设的符号中选择，直接拖动到工作区中即可生成精美的图形。

在库面板中，可对预设的各种符号进行排序和预览，对某符号重制，删除，重命名。

如果预设的符号不能满足要求，你可以对它重新编辑。

如果创作了满意的图形可单击库面板下的"新建元件"按钮将其加入符号库，并可随时删除它。

FreeHand MX预置了一些符号库以供选择，你可以在使用时随时导入并应用在创作中。

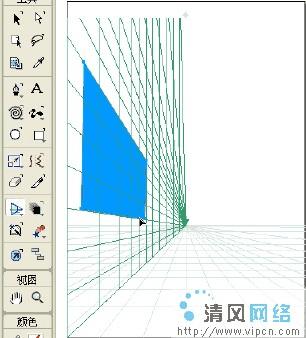

8.透视栅格

FreeHand MX 为在二维平面中显示三维效果提供了最佳的途径。熟练应用栅格工具，能很快将作品变成透视图。用栅格工具你可以：

创建1 点、2 点或 3 点透视图。运用可无限调节的没影点和水平线建立背景透视栅格辅助线，支持在熟悉的插图环境中提供三维效果。

将对象附加到栅格。

将任意矢量对象抓取到栅格，创建精确的透视图。

对象在移向没影点时自动缩放，并在栅格上上下移动时更改透视图。

实时栅格操纵和更新。

一旦对象附加到栅格，您就能更改栅格布局和透视图，从而自动更新栅格上的对象以匹配新的透视图。

9.贴紧功能

在最常用的"工具"工具栏的最下方，新增了"贴紧点"和"贴紧对象"两个工具，方便绘制和编辑图形时，可以准确的捕捉和贴紧路径的节点和对象上特殊点。此两者的功能可以单独开启或关闭，也可以同时开启或关闭。

以上就是FreeHand MX九大绘图工具的新变化及运用介绍，希望对大家有所帮助！
