运用UG6.0导入cad2007草图的教程

2015-08-19 09:50:07 来源:www.45fan.com 【

运用UG6.0导入cad2007草图的教程



对于比较复杂的截面模型,画起来比较费时,如果有cad草图,可以直接导入,快来试试吧。

1、将现有的CAD图纸保存在英文目录下,文件名也要改成英文的。

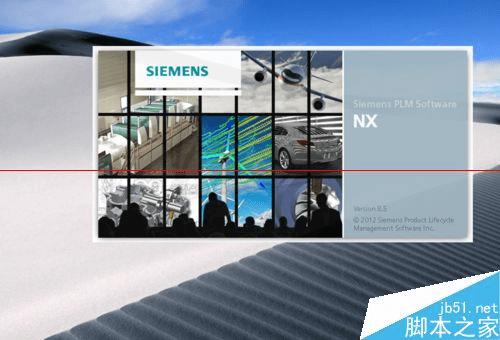

2、打开UG6.0.

运用UG6.0导入cad2007草图的教程

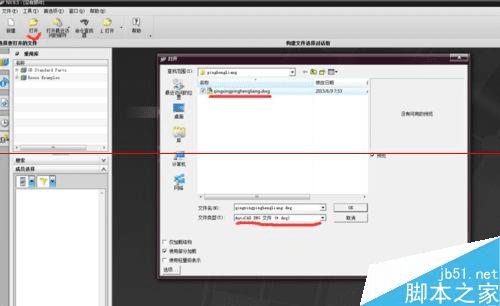

3、点击【打开】。找到保存的cad文件,【文件类型】选择『*.dwg』。如图所示,点击【ok】

运用UG6.0导入cad2007草图的教程

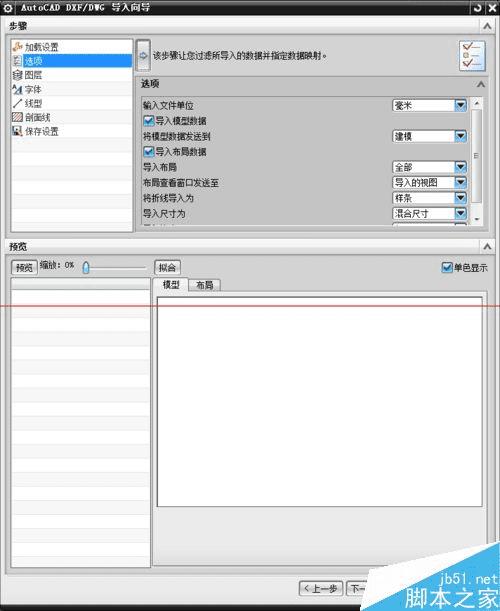

4、弹出AutoCAD DXF/DWG 导入向导。默认设置就可以,点击【完成】

运用UG6.0导入cad2007草图的教程

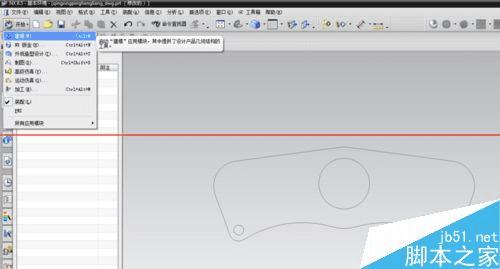

5、成功导入后改变模型环境。点击【开始】-【建模】

运用UG6.0导入cad2007草图的教程

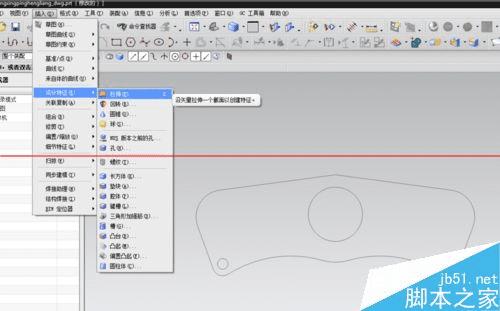

6、接下来做个简单的拉伸。点击【插入】-【设计特征】-【拉伸】

运用UG6.0导入cad2007草图的教程

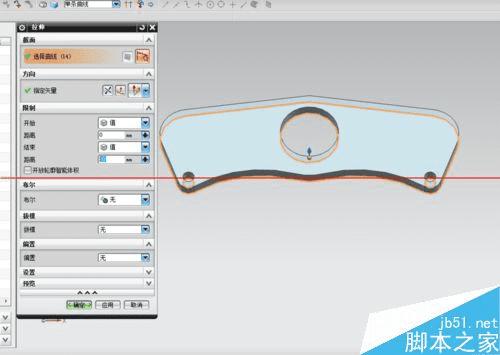

7、弹出【拉伸】对话框。选择曲线(全选),距离自定义,其他设置默认。

运用UG6.0导入cad2007草图的教程

8、【ok】

注意事项:文件类型】选择『*.dwg』。
