笔记本Express card卡的相关知识介绍

一、Express Card 是由 PCMCIA联盟推出的新规格，与传统PC Card技术的最大不同在于，New card技术采用最新的 PCI－Express 和 USB 2.0接口，在外围设备与主机系统之间直接提供热插拔式的连接，而不需要在系统的芯片组与插槽之间架设一个桥接芯片。究竟采用 PCI Express 还是 USB 2.0 ，主要取决于系统厂商，它们既可以采用前者来实现很高的性能，又可用后者来适应业已存在的大量USB设备。而对于一般的终端用户来说，无论底层的技术采用PCI－Express和USB 2.0中的哪一个，其效果都是相同的。
new card是一种被广泛使用的笔记本电脑扩展设备，它提供了扩展笔记本性能而不牺牲其便携性的有效途径。常用的New card卡包括存储卡、调制解调器、硬盘、网络适配器等等。其优点是体积更小，传输速度更快，同时支持USB 2.0以及PCI Express界面。Express Card有两种规格，其一是Express Card/34标准，它的大小只有目前PC卡的一半，适合一些移动设备的PC卡接入。其二是Express Card/54标准，它支持一些更大尺寸的卡。(见底部附图)
注意：New card卡不是引导设备。

二、使用扩展的New card卡时，应遵循下列预防措施：
1、保护好已安装的卡的暴露端。如果卡的一端卡住，可能会损坏系统主板。
2、将计算机放入电脑包之前，务必取出扩展的New card卡。

三、插入 New card卡
1、拿住卡，使其方向符号指向卡槽，并且卡的顶面朝上。将卡推入卡槽中，直到其完全插入连接器。
2、如果遇到很大阻力，切勿用力推卡。检查卡的方向，然后重试一次。 联想笔记本可以识别大多数 New card卡，并自动加载合适的设备驱动程序。如果配置程序提示您加载厂商的驱动程序，可以使用New card卡附带的软盘或 CD。

四、取出New card卡
要取出 New card卡，轻按一下New card卡即可自动退出。
警告：取出 New card卡之前，应从任务栏上的配置实用程序停止运行卡。否则，可能会丢失数据。如果卡上接有电缆，取出 New card卡时切勿拉电缆。 有些New card卡不支持热插拔。因此，在使用New card卡前，请您参考New Card卡附带的使用说明。

图1

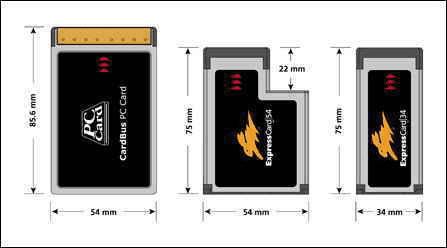

图2

图3New Card与Type Ⅱ型PC卡对比
