Creo标注尺寸的方法步骤

本文介绍了工程图的标注，creo三维软件不像cad中的尺寸标注一样将其分类标注，在creo中只有尺寸工具，因此要注意其技巧，选择不同的对象其标注的方法是不相同的。

1、在Creo中建立一零件图，选Front为草绘面，Right为参考面

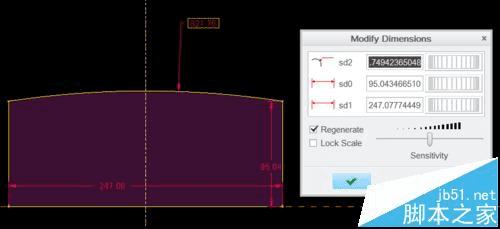

2、单击“草绘”按钮，进入草绘绘图环境，绘制如图中所示带大圆弧的封闭草绘截面；修改截面尺寸为需要值

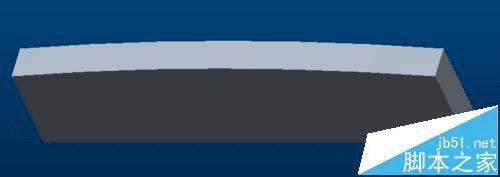

3、生成实体模型

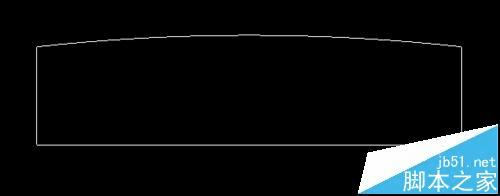

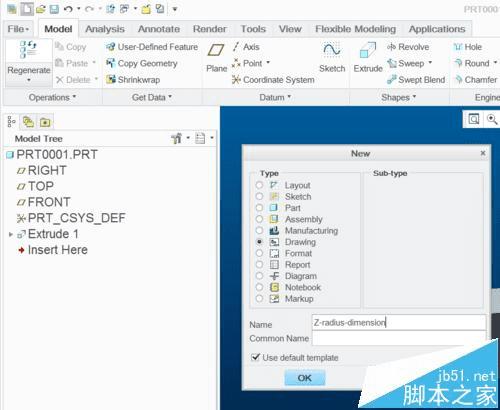

4、创建一工程图，添加主视图

5、标注“Z-半径尺寸”。

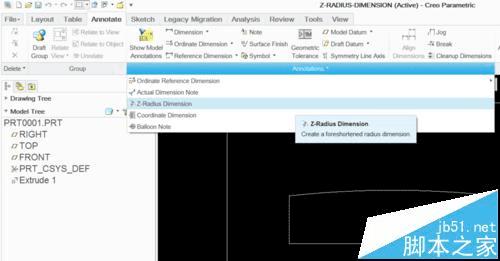

1） “Annotation”下拉选项卡，选择“Z-Radius Dimension”

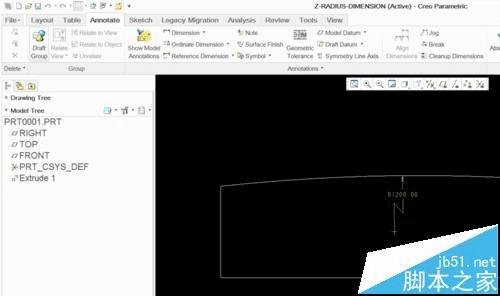

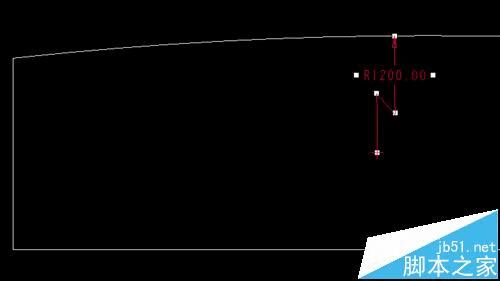

2.）单击圆弧；再在圆弧内侧单击一下，即可看到标注出的“Z-Radius Dimension”

3.）按鼠标中键结束标注
