在CAXA软件中快速地画一个齿轮的步骤

2015-12-15 08:20:25 来源:www.45fan.com 【

在CAXA软件中快速地画一个齿轮的步骤



齿轮,作为最基本的传动零件之一,在生活中的各个角落被用到。而画齿轮使用很多软件如PS,AI,AutoCAD等等,然而小编觉得使用CAXA电子图板画齿轮轮廓是快速,最傻瓜式的,好了,下面我们一起来学习吧!

方法/步骤

1、打开CAXA软件。

2、新建一个工程模版。

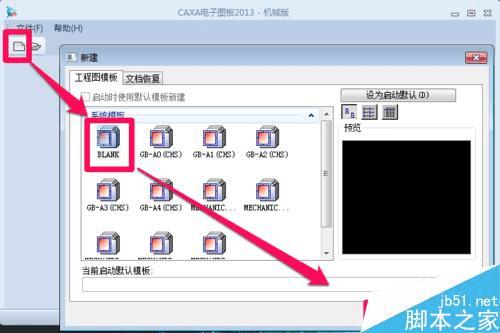

点击左上角的【新建】按钮,选择工程模版(点击BLANK就行了),点击【确定】。

在CAXA软件中快速地画一个齿轮的步骤

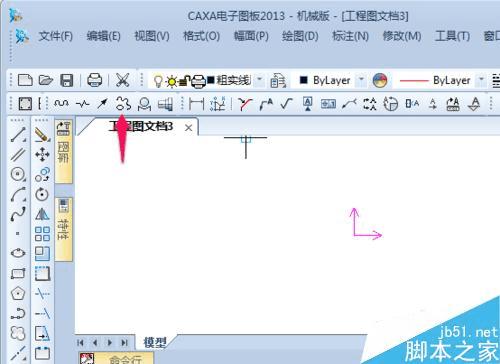

3、点击工具栏的【齿形】选项。CAXA有两个界面可以选择经典模式和流畅模式可以选择,小编给出了两种模式下的截图。

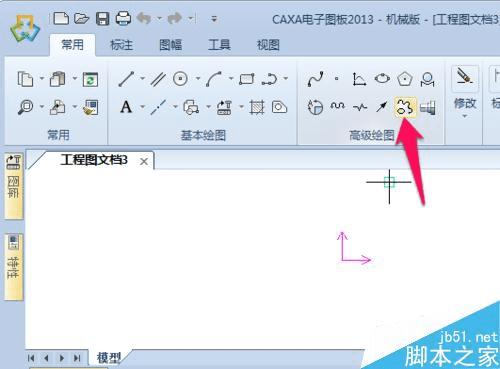

在CAXA软件中快速地画一个齿轮的步骤

在CAXA软件中快速地画一个齿轮的步骤

4、设置渐开线齿轮齿形参数。

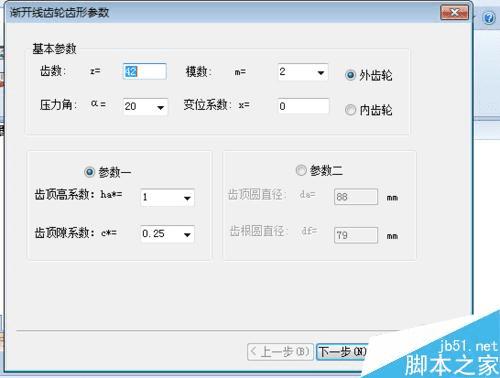

这里参数根据实际需要的齿轮的参数设定,基本参数需要设定齿数、模数、压力角和变位系数。参数一需要设定齿顶高系数和齿顶隙系数。参数二需要设定齿顶圆直径和齿根圆直径。

在CAXA软件中快速地画一个齿轮的步骤

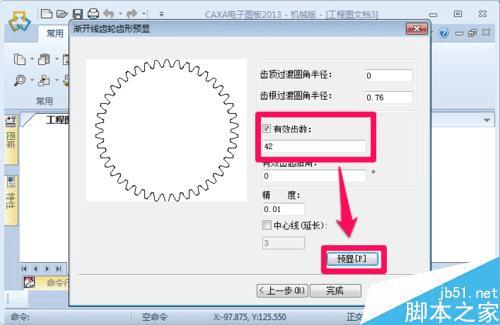

5、【有效齿数】设定为齿轮齿数。点击【预显】预览所生成的齿轮。然后点击确定

在CAXA软件中快速地画一个齿轮的步骤

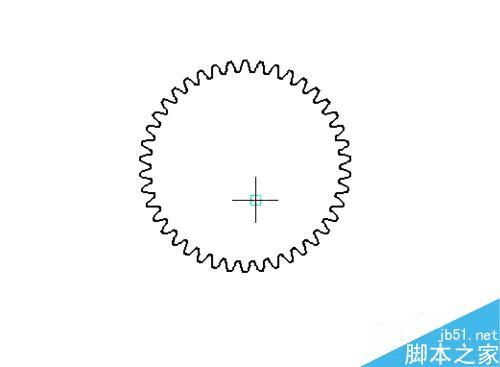

6、把鼠标在空白的地方点击一下,这个时候就在鼠标点击的地方得到齿轮的轮廓了。

在CAXA软件中快速地画一个齿轮的步骤

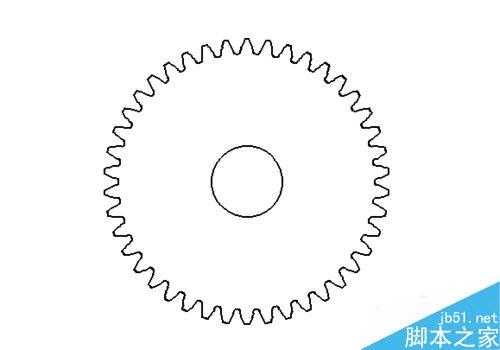

7、如果齿轮是套在轴上的,这个时候就需要齿轮内部再画一个圆,便可以了。

在CAXA软件中快速地画一个齿轮的步骤

以上就是CAXA软件如何快速地画一个齿轮方法介绍,操作很简单的,大家学会了吗?希望能对大家有所帮助!
