如何使用CorelDRAW绘制几何图形？

今天向朋友们介绍CDR几何图形的绘制，教程属于基础教程，学习难度不大，适合新手朋友们练习，推荐到路饭，希望教程对朋友们有所帮助！

1.2.1绘制几何图形

在我们绘制的图形对象中，有很大一部分是由几何图形 组成的，其中矩形、椭圆和多边形是各种复杂图形的最基本的组成部分。为此， CorelDRAW 10在其Tool Box（工具箱）中提供了一些用于绘制几何图形的工具。这些工具的 使用方法都是一样的。

用鼠标在工具箱中选中这些工具； 将鼠标移动到绘图页面中，用拖动的方式就可以绘制出所需的图形对象来 ； 按住 Ctrl 键拖动鼠标，即可绘制出"正"的该图形； 按住 Shift键拖动鼠标，即可绘制出以鼠标单击点为中心的图形； 而按住 Ctrl + Shift键后拖动鼠标，则可绘制出以鼠标单击点为中心的" 正"的该图形。

Rectangle Tool(矩形工具)

使用 Rectangle Tool(矩形工具)可以绘制出矩形和正方 形。

1-20 用炬形工具绘制的矩形和正方形

使用 Rectangle Tool(矩形工具)绘制矩形或正方形后， 在属性栏中则显示出该图形对象的属性参数，通过改变属性栏中的相关参数设置 ，可以精确的创建矩形或正方形。

图 1-21 矩形工具的属性栏

在 框中可以设置或更改该矩形或正方形中心点位置的坐标 值；

在 框中可以设置或更改该矩形或正方形的长、宽尺寸值；

在 框中可以设置或更改该矩形或正方形的长、宽比例值；

在 框中可以设置或更改该矩形或正方形的旋转角度值；

在 下拉选项框中，可以设置或更改该矩形或正方形边线线 条的宽度。

Ellipse Tool(椭圆工具)

使用 Ellipse Tool(椭圆工具)可以绘制出椭圆、圆、饼 形和圆唬在选中Ellipse Tool(椭圆工具)后，使用属性栏中的 （椭圆）、 （饼形）或 （圆弧）选项，可以比较精确的绘制和修改图形的外观 属性。

图 1-23 椭圆工具的属性栏

椭圆工具属性栏中的设置方法同矩形工具属性栏的设置 相似。

在 栏中切换不同的按钮，可以绘制出椭圆形、圆形、饼形 或圆弧；

在 框中设置饼形或圆弧的起止角度，可以得到不同的饼形 或圆唬

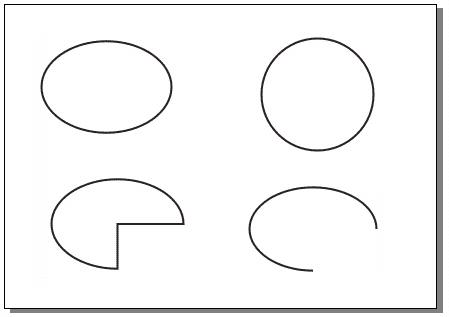

图 1-22 用椭圆工具绘制出的椭圆形、圆形、饼形和圆弧

教程结束，以上就是用CorelDRAW绘制几何图形教程，希望能对大家有所帮助！
