如何使用CDR中常用工具?

2015-12-18 11:32:20 来源:www.45fan.com 【

如何使用CDR中常用工具?



本教程向路饭的朋友们介绍CorelDRAW 10快速入门的讲解,教程向朋友们介绍一些CDR中常用的工具,详细会对朋友们有一定帮助!

下面是具体的介绍:

1.2快速入门

如何使用CDR中常用工具?

Polygon Tool(多边形工具)

使用 Polygon Tool(多边形工具)可以绘制出多边形、星 形和多边星形。选中Polygon

如何使用CDR中常用工具?

Polygon Tool(多边形工具)

使用 Polygon Tool(多边形工具)可以绘制出多边形、星 形和多边星形。选中Polygon Tool(多边形工具)后,在 属性栏上的 如何使用CDR中常用工具? 栏中选定多边形(或星形)按钮,即可开始绘制多边形 或星形;

如何使用CDR中常用工具?

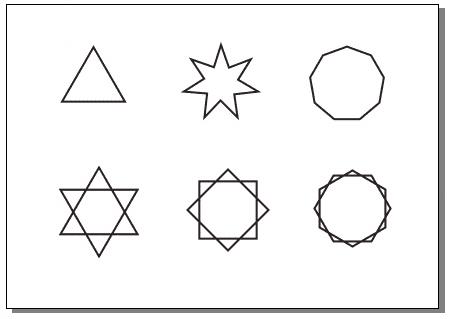

图 1-24 用多变形工具绘制出的多边形和星形

在多边形工具的属性栏中的 如何使用CDR中常用工具? 栏中设置和更改多边形(或星形)的边数(或角数), 可以得到不同的多边形(或多角星)。

如何使用CDR中常用工具?

图 1-25 多边形工具的属性栏

多边形工具的属性栏中的其他选项同矩形工具属性栏的 相应设置相似,在这里就不多讲了。

如何使用CDR中常用工具?

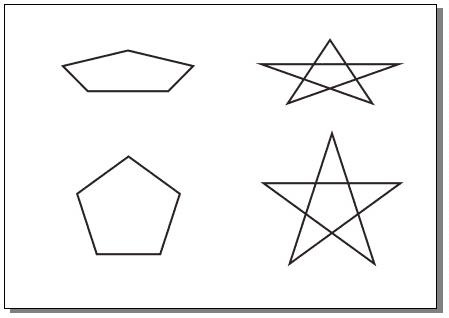

图 1-26 设置多边形工具属性栏后绘制的多边形和多角星

在多边形工具的级联菜单中,还包含了两个不同类型的 工具: 如何使用CDR中常用工具? Spiral Tool(螺旋线工具)和 如何使用CDR中常用工具?

工具属性栏后绘制的多边形和多角星

在多边形工具的级联菜单中,还包含了两个不同类型的 工具:

Graphic Paper Tool(图纸工具)。

如何使用CDR中常用工具? Spiral Tool(螺旋线工具)

Spiral(螺旋线)是一种特殊的曲线。利用Spiral Tool(螺旋线工具)可以绘制两种螺旋线:Symmetrical Spiral(对称螺旋线)和 Logarithmic Spiral(对数螺旋线)。其具体操作方法如下:

如何使用CDR中常用工具?如何使用CDR中常用工具?如何使用CDR中常用工具?如何使用CDR中常用工具?如何使用CDR中常用工具?如何使用CDR中常用工具?如何使用CDR中常用工具?如何使用CDR中常用工具?
    从工具箱中的 Polygon Tool(多边形工具)的级联菜单中选择 Spiral Tool(螺旋线工具); 在 Spiral Tool(螺旋线工具)属性栏的 栏中设置螺旋线的圈数值; 在 栏中选定所需绘制的螺旋线类型为 Symmetrical Spiral(对称螺旋线)或 Logarithmic Spiral(对数螺旋线); 如果选中 Logarithmic Spiral(对数螺旋线),还需在 栏中设置螺旋扩张的速度值;

如何使用CDR中常用工具?

图 1-27 螺旋线工具的属性栏

注意: 对 称螺旋是对数螺旋的一种特例,当对数螺旋的扩张速度为 1时,就变成了对称螺旋 (即螺旋线的间距相等)。螺旋的扩张速度越大,相同半径内的螺旋圈数就会越 少。

    将鼠标移动到绘图页面中,用拖动的方式就可以绘制出所需的螺旋线图形 ;

如何使用CDR中常用工具?

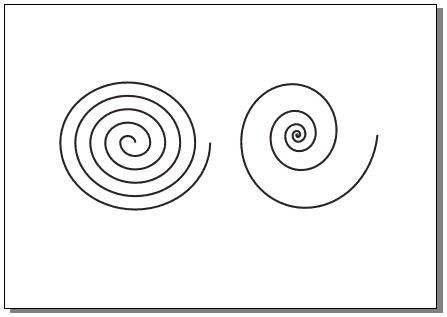

图 1-28 用螺旋工具绘制出的对称螺旋线和对数螺旋线

如何使用CDR中常用工具?Graphic Paper Tool(图纸工具)

Graphic Paper Tool(图纸工具)主要用于绘制网格,在 绘制曲线图或其他对象时辅助用户精确排列对象。它的绘制方法非常简单:

如何使用CDR中常用工具?如何使用CDR中常用工具?如何使用CDR中常用工具?
    从工具箱中的 Polygon Tool(多边形工具)的级联菜单中选择 Graphic Paper Tool(图纸工具) 在 Graphic Paper Tool(图纸工具)属性栏中的 框中设置纵、横方向的网格数;

如何使用CDR中常用工具?

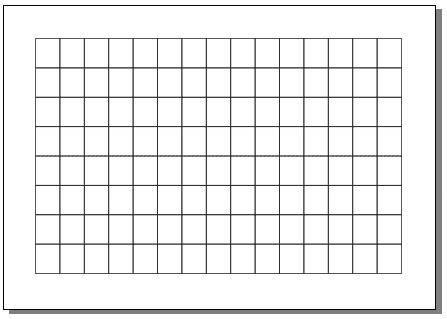

图 1-29 用图纸工具绘制的网格

    将鼠标移动到绘图页面中,用拖动的方式就可以绘制出所需的网格图形;

技巧: 按住 Ctrl 键拖动鼠标可绘制出正方形边界的网格(边界内的网格数则根据用户设定的纵、 横向的网格数值,分别平均划分);按住Shift键拖动鼠标,即可绘制出以鼠标单 击点为中心的网格。而按住Ctrl + Shift键后拖动鼠标,则可绘制出以鼠标单击点为中心的正方形边界的网格

Tool(多边形工具)后,在 属性栏上的 如何使用CDR中常用工具? 栏中选定多边形(或星形)按钮,即可开始绘制多边形 或星形;

如何使用CDR中常用工具?

图 1-24 用多变形工具绘制出的多边形和星形

在多边形工具的属性栏中的 如何使用CDR中常用工具? 栏中设置和更改多边形(或星形)的边数(或角数), 可以得到不同的多边形(或多角星)。

如何使用CDR中常用工具?

图 1-25 多边形工具的属性栏

多边形工具的属性栏中的其他选项同矩形工具属性栏的 相应设置相似,在这里就不多讲了。

如何使用CDR中常用工具?

图 1-26 设置多边形工具属性栏后绘制的多边形和多角星

在多边形工具的级联菜单中,还包含了两个不同类型的 工具: 如何使用CDR中常用工具? Spiral Tool(螺旋线工具)和 如何使用CDR中常用工具?

工具属性栏后绘制的多边形和多角星

在多边形工具的级联菜单中,还包含了两个不同类型的 工具:

Graphic Paper Tool(图纸工具)。

如何使用CDR中常用工具? Spiral Tool(螺旋线工具)

Spiral(螺旋线)是一种特殊的曲线。利用Spiral Tool(螺旋线工具)可以绘制两种螺旋线:Symmetrical Spiral(对称螺旋线)和 Logarithmic Spiral(对数螺旋线)。其具体操作方法如下:

如何使用CDR中常用工具?如何使用CDR中常用工具?如何使用CDR中常用工具?如何使用CDR中常用工具?如何使用CDR中常用工具?如何使用CDR中常用工具?如何使用CDR中常用工具?如何使用CDR中常用工具?
    从工具箱中的 Polygon Tool(多边形工具)的级联菜单中选择 Spiral Tool(螺旋线工具); 在 Spiral Tool(螺旋线工具)属性栏的 栏中设置螺旋线的圈数值; 在 栏中选定所需绘制的螺旋线类型为 Symmetrical Spiral(对称螺旋线)或 Logarithmic Spiral(对数螺旋线); 如果选中 Logarithmic Spiral(对数螺旋线),还需在 栏中设置螺旋扩张的速度值;

如何使用CDR中常用工具?

图 1-27 螺旋线工具的属性栏

注意: 对 称螺旋是对数螺旋的一种特例,当对数螺旋的扩张速度为 1时,就变成了对称螺旋 (即螺旋线的间距相等)。螺旋的扩张速度越大,相同半径内的螺旋圈数就会越 少。

    将鼠标移动到绘图页面中,用拖动的方式就可以绘制出所需的螺旋线图形 ;

如何使用CDR中常用工具?

图 1-28 用螺旋工具绘制出的对称螺旋线和对数螺旋线

如何使用CDR中常用工具?Graphic Paper Tool(图纸工具)

Graphic Paper Tool(图纸工具)主要用于绘制网格,在 绘制曲线图或其他对象时辅助用户精确排列对象。它的绘制方法非常简单:

如何使用CDR中常用工具?如何使用CDR中常用工具?如何使用CDR中常用工具?
    从工具箱中的 Polygon Tool(多边形工具)的级联菜单中选择 Graphic Paper Tool(图纸工具) 在 Graphic Paper Tool(图纸工具)属性栏中的 框中设置纵、横方向的网格数;

如何使用CDR中常用工具?

图 1-29 用图纸工具绘制的网格

    将鼠标移动到绘图页面中,用拖动的方式就可以绘制出所需的网格图形;

技巧: 按住 Ctrl 键拖动鼠标可绘制出正方形边界的网格(边界内的网格数则根据用户设定的纵、 横向的网格数值,分别平均划分);按住Shift键拖动鼠标,即可绘制出以鼠标单 击点为中心的网格。而按住Ctrl + Shift键后拖动鼠标,则可绘制出以鼠标单击点为中心的正方形边界的网格

教程结束,以上就是CDR中常用工具方法介绍,这篇教程很基础,很适合新手来学习吧!
