在ppt中绘制组织结构图的办法

我们在学习知识的时候会经常去总结，或是画一个总结的表格，或是随手画一个思维导图，展开头脑风暴，或是画出一株形象的知识树结构图，或是鱼骨图，当我们需要向别人展示某种知识的结构关系的时候，有时候我们会使用生动的知识树来解析其结构，那么我们如何在PPT里面绘制一个知识树呢？

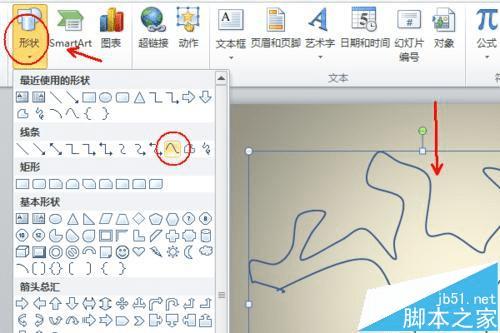

1、打开PPT，清空版面，设置好背景图片，点击插入选择曲线形状，使用曲线绘制知识树的树干和主体，如图所示，边画边想像真实的树，可以画的高大一些，最后在适当的压缩一下

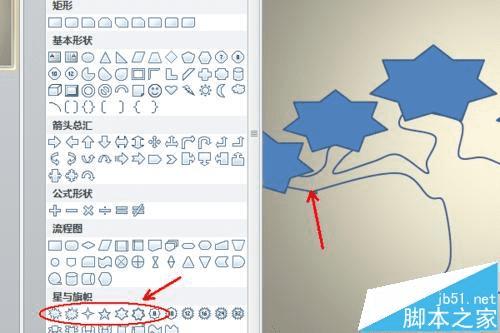

2、还是点击插入，选择七角星，也可以选择其他的星型或是椭圆之类的形状，根据自己的喜好来，在树干上绘制七角星，有几个大类就画几个

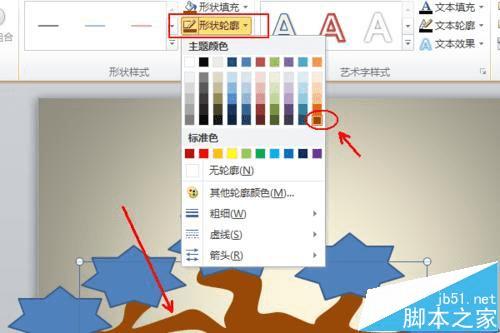

3、选中树体，切换到绘图工具，点击形状轮廓，选择为棕色，还有形状填充也选择棕色，如图所示

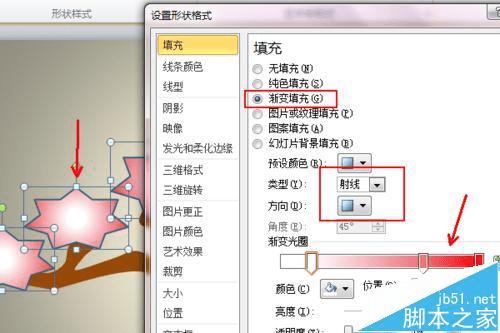

4、接着按住Ctrl逐一选择所有的星型，然后点击形状填充，选择渐变——其他渐变，点选渐变填充，类型为射线，方向为中心辐射，中心的颜色设置位白色，向红色渐变，点击确定，点击形状轮廓，将粗细设置位1.5磅，如图

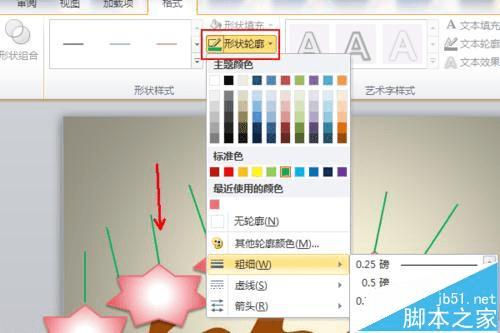

5、接下来继续分解，点击插入，选择直线，在七角星的基础上继续绘制，可以沿着角的方向绘制，数量根据需要来，需要的时候再添加也行，线的设置的粗一些，这里设置为2磅

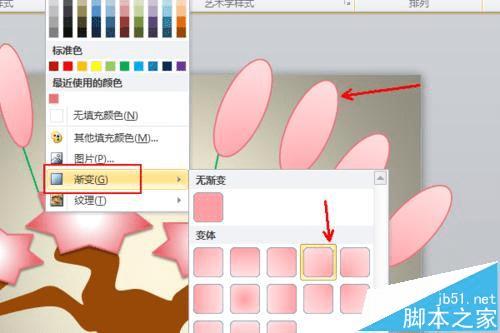

6、继续点击插入，选择椭圆，依次在每个直线末端上绘制一个椭圆，分类越多，椭圆越多，需要控制椭圆的宽度，还是使用渐变填充，不过这次是有下到上的填充，粉色系

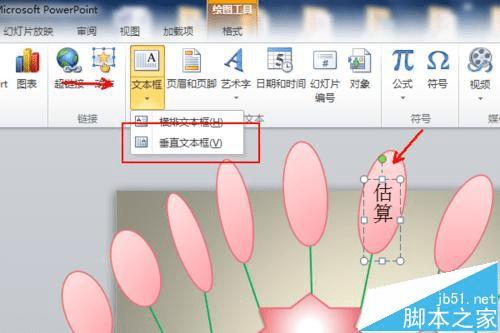

7、然后点击插入，文本框，选择绘制垂直文本框，在一个椭圆里面画出一个文本框来，输入文字，设置好文字的格式

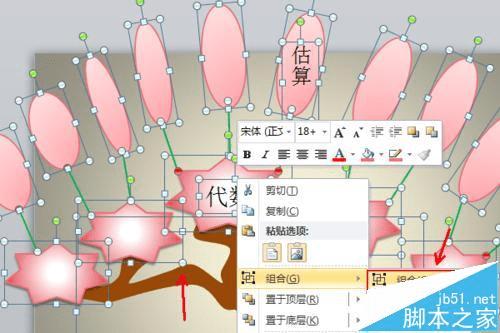

8、按Ctrl+A全选所有的图形，按Ctrl+G，或者是右击选择组合，将组合后的图形再次适当的调整宽度和长度

9、最后可以添加一些草地，插入一个椭圆在树底，将颜色填充为中心辐射，使用草绿色就好了，然后点击形状效果，选择柔化边缘，25磅，如图所示

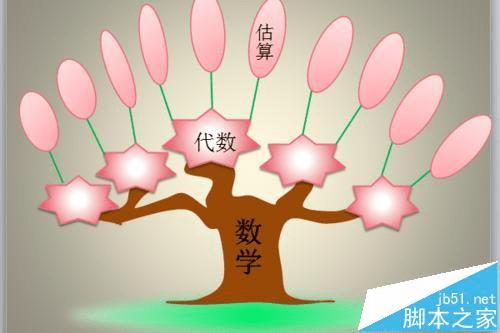

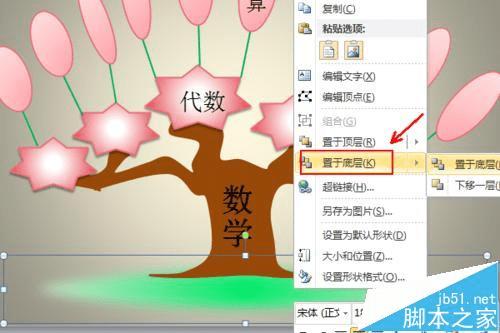

10、插入的“草地”如果和树根挨着比较近的话，会遮挡住树的底部影响效果，右击“草地”，选择“置于底层”，放到树根的后面，最后适当的调整草地的范围，到此我们的知识树基本就完工了，当然还有一些文字需要输入
