怎么样给机箱前置USB接线？

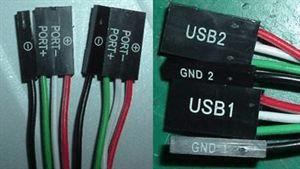

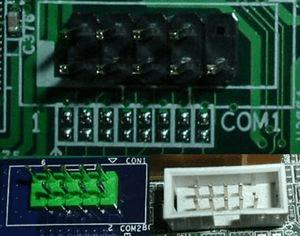

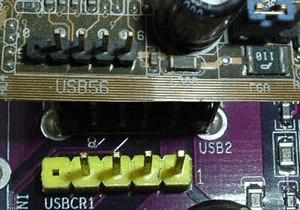

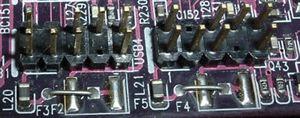

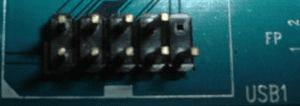

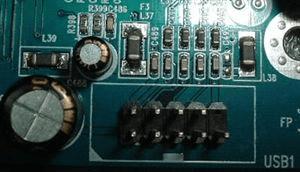

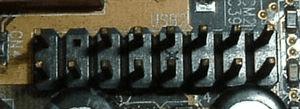

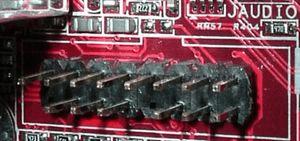

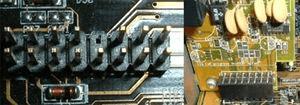

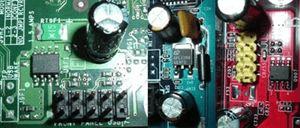

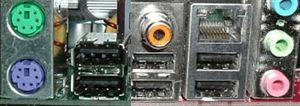

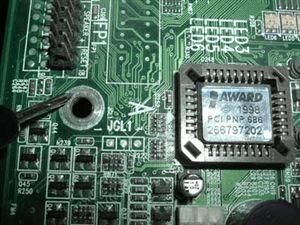

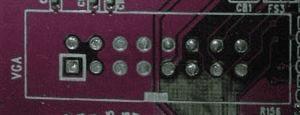

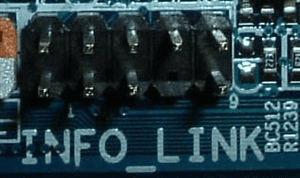

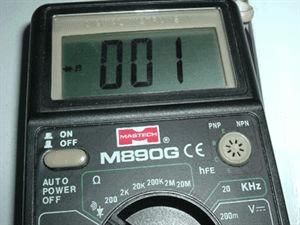

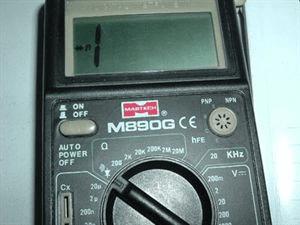

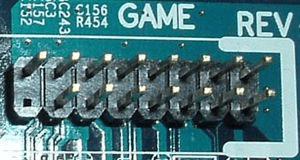

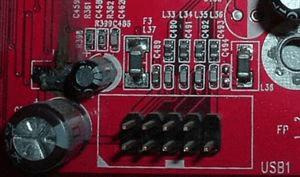

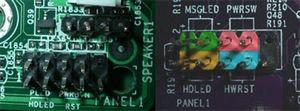

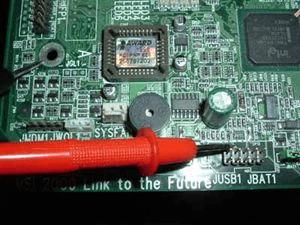

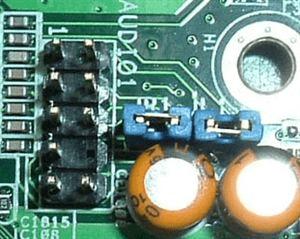

机箱前置USB的接线方法 一、概述 因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。绝对不能出错，否则将烧毁主板或者外设。相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事件”，因此到现在我都怕一不小心把自己的U盘在别人的机器上被烧了，所以在使用U盘拷文件时，一直都使用键盘口附近后置的USB接口，因为主板集成的接口安全，不会有电源接反的可能。 今天客户打电话投诉说自己的电脑等了半个多月才修好，可把自己的移动硬盘往上面一接，屏幕上闪了一下发现新硬件，然后移动硬盘就没有动静了，再把移动硬盘接到办公室的电脑里也不能用了。当时我一听头就嗡的一下，马上派人上门检查，结果当用我自己做的测试线接到后置的USB接口，指示灯亮，但接到前置就根本不亮。拆机一看，果真接反了。后面的事就不用说了...。 由此前置USB数据线接反的严重性大家应该都知道了，但是如何防止类似的情况发生呢，这就需要我们能够准确判别前置USB线的排列顺序，可以正确连接前置USB接线。新机器倒还可以，有使用手册，翻一翻就可以了。但是旧主板呢，拿去修理的机器呢？没有主板手册怎么办？到网上下载主板的使用手册，太浪费时间了，更何况也不一定能够找到该型号主板的接线图。不过，如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。 二、USB接口实物图 主机端： 接线图： VCC Data－ Data＋ GND 实物图： 设备端： 接线图： VCC GND Data－ Data＋ 三、市面上常见的USB接口的布线结构 这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。当我们维修此类机器时，如何判断其接法呢？ 现在，我把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。(说明：■代表有插针，□代表有针位但无插针。) 1、六针双排 这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。 ■DATA1+ ■DATA1- ■VCC ■DATA2- ■DATA2+ ■GND 2、八针双排 这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。 ■VCC ■DATA－ ■DATA＋ □NUL ■GND ■GND □NUL ■DATA＋ ■DATA－ ■VCC 微星MS-5156主板采用的前置USB接口是八针互反接法。虽然该主板使用的是Intel 430TX芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。由于该主板的USB供电采用了限流保护技术，所以即使我们把USB的供电线接反，也不会导致主板无法启或烧毁USB设备的情况产生。 ■VCC ■DATA－ ■DATA＋ ■GND ■GND ■DATA＋ ■DATA- ■VCC 以下这种接口比较常见，多使用于815，或440BX较早的主板上。 ■VCC ■DATA＋ ■DATA－ ■GND ■VCC ■DATA＋ ■DATA- ■GND 以下这种接口现在不多见，也见于2001，2002年时期的主板上。 ■VCC ■DATA－ ■DATA＋ □NUL ■GND ■VCC ■DATA－ ■DATA＋ □NUL ■GND 3、九针双排 这种前置USB接口最常见，大多数主板都使用这种接口，有的还带有插槽来限位。如：精英P6IEA，INTEL D845GLVA主板，L4IBMGL2(REV：1.0B)，精英865PE-A(REV：2.0)，捷波P4X400DA主板，捷波JP4MFM。 ■VCC ■DATA－ ■DATA＋ ■GND ■NC ■VCC ■DATA－ ■DATA＋ ■GND □NUL 有的主板的第十针也接地了，但这对性能改变不大，也没有多大差别，可以接也可以不接。 ■VCC ■DATA－ ■DATA＋ ■GND ■GND ■VCC ■DATA－ ■DATA＋ ■GND □NUL 有的主板上不但带有限位设计，同时也明确标明了每一根针的定义，如微星MS-845GLML主板。 捷波生产的几款主板的前置USB接口虽然也是九针，但空针的位置有所有同和其他厂家有点特殊，空针的位置正好相反，如845GPRO,845DBA，845DBAR2等主板，空针的位置正好是第十针，而非第九针。 精英L4S5M主板也是九针前置USB接口，但空针的位置是第七针，同时第四针是不使用的，两个USB接口的正好互反。对于互反的USB接口，我们一定要注意不能接错，因为这种情况因为我们接对了一个，往往按经验来判断连接另一个，造成部件损坏。 ■GND ■NC ■DATA＋ ■DATA－ ■VCC ■VCC ■DATA－ ■DATA＋ □NUL ■GND 4、十针双排 精英P6STM主板，神舟电脑使用的FC－810T主板使用十针双排USB接口，第九，十两名为闲置插针，两个USB接口的接法相同。 ■VCC ■DATA－ ■DATA＋ ■GND ■NC ■VCC ■DATA－ ■DATA＋ ■GND ■NC 像微星845 Ultra VER：1主板，虽然使用的也是十针双排接法，但两组USB接法相反，并且使用了双地线。 ■VCC ■DATA－ ■DATA＋ ■GND ■GND ■GND ■GND ■DATA＋ ■DATA－ ■VCC 微星815E PRO(VER：1)N1996 ■VCC ■DATA－ ■DATA＋ ■GND ■NC ■NC ■GND ■DATA＋ ■DATA－ ■VCC 5、十五针双排 这种接口不多见，见于佰钰P4X266(PR22－S)，硕泰克SL－65KV2主板上面，虽然插针多，但USB接口也只是两个，多余的上面一排都是地线，是为了减少USB线间的干扰，提高工作性能设计的。 ■GND NULL ■GND ■GND ■GND ■GND ■GND ■GND ■VCC ■DATA－ ■DATA＋ ■GND ■VCC ■DATA－ ■DATA＋ ■GND 实物： 以下这种接口不多见，多见于一些OEM主板上面。 ■GND ■GND ■DATA+ ■DATA- ■VCC □NUL ■DATA+ ■GND ■VCC ■DATA－ ■DATA＋ ■GND ■GND □NUL ■VCC ■DATA- 6、四针单排 见于华硕CUSL2-C(REV：1.02)，三帝P651ML，精英L4VXA2等主板。 ■VCC ■DATA+ ■DATA- ■GND □NUL 四、机箱端的接法 目前市场上销售的DIY机箱的USB接头也有两种，一种是散的，一种是组合的，分别对应使用于非标USB接口和标准USB接口。 1、散线接头 2、标准组合接头 一般情况下，机箱使用的USB接头都使用4种不同颜色的线来使用之区别，其中黑色线为地线(GND)，红色线为电源正级(VCC或＋5Volt)，白色线为数据负线(USBPort-或Data-)，绿色线为数据正线(USB Port+或Data+)。 无论是散头接法还是组合接法，我们一定确定我们的安装正确无误后(特别是电源正负的接法)，才能加电试机，否则就必须使用万用表来帮助我们判断板载USB插针的正确接法。 五、USB接口的基本判断方法 USB线的插头方法最多，有六针的，也有八针，九针，十针的，但是因为USB线使用+5V电源和地线，这就为我们判别其正确定义提供了帮助。因为计算机在使用过程中会向空气中发射频带很宽的大量的电磁波，为了防止这些电磁波对其他家用电器的干扰，都使用了全钢机箱，并且箱体安全接地。 还有一点需要大家明白，不但机箱接地，同时机箱也是开关电源次级的电源地，即我们通常所说的“电源负极”。所以在我们判别USB接口的地时，只要把万用表置于*1档或导通档，测试USB接口中那根针与机箱是导通的，这样就可以马上判断出地线。只要知道地线了，与其隔两根针的就是“电源正”，即VCC端。其余就可以按位置排列了。 基本方法： 将万用表置于通断档或电阻档的*1档。 用黑表笔接触主板的地线，如USB接口或键盘接口，固定螺丝位置的边缘，这些位置都是地线。 黑表笔不动，用红表笔记逐个接触前置USB接口的插针。 当接到某一插针时，万用表发出鸣叫或电阻档指示为0或较小数值时，就表示此时红表笔接触的前置USB插针是地线(GND)。接下来再根据USB连线的基本布局就可以判断电源正(VCC)和其他两根数据线了。 如果还不放心，我们还可以继续判断电源正。因为USB使用的+5V电源，是由ATX20针电源插头的+5V(红色)或者是+5VSB(紫色)供应的，只要测量有哪根针与ATX电源的红或紫导通就可以了。 一些高档主板的USB供电不是直接由电源提供的，而是通过功率电源管按制USB供电当故障发生时切断对外设供电，或者使用限流IC把USB接口的输出电流限定为500MA。我们可以通过观察PCB板上线路连接来判断电源正的接法；也可以通过使用万用表的电阻档测量，与USB接口相连的保险电阻或控制电源管导通的插针，就是USB接口的正极。 六、USB接口的供电方法 1、采用＋5VSB或＋5V供电 一些低端主板生产厂家出于生产成本的考虑，有的是直接使用开关电源送出的＋5VSB或＋5V供电，其间有一个或根本没有保险电源或限流电阻。这样做的话会导致如是USB接口或USB外设出现故障时会造成主机不能加电或无法启动。如果是主机正在工作时插入了问题USB外设就会导致主板立即重启。 中档主板的生产厂家多数都在USB供电回路中设计了电源滤波和可恢复保险电阻以保护主板稳定工作，避免受到热插拔USB外设时出现死机或重启现象。如下图因为生产厂家采用简单供电，导致供电回路中的滤波电感比较严重的烧毁。 因为后置USB接口与键盘接口相近，所以大部分主板在设计时都采用了后置USB接口和键鼠一起供电的做法，在键盘接口附近一般会有一个JB1跳线，用户可以选择是使用＋5VSB(可以提供键鼠开机功能，网络唤醒功能，但电流较小，无法满足移动硬盘供电)供电；或者是使用＋5V电源供电(提供电流较大，但无法键鼠开机)。不过一些主板在设计时就取消了跳线，所以当电脑关机时键鼠灯常亮，这种情况只能在电脑关机后拔下主机的电源插头才能彻底断电。 像映泰KBNHAG主板为了使用主板后置USB接口的供电更稳定，把键鼠和USB供电进行了分离。 2、采用＋5V电源通过限流IC供电或使用电源管可控供电 这种设计一般见于中高档主板，在USB供电回路中有电容滤波，保险电阻，限流IC或功率电源管，这种设计可以保证主板的每个USB接口向外设提供最大500MA的供电电流，同时当外设短路时，限流IC会自动切断USB接口的供电，保证主机正常稳定的工作。不过，因为最大供电电流只有500MA，所以当我们使用移动硬盘时，往往就会出现无法认盘，认盘后文件读取不易，只能拷贝小文件不能拷贝大文件，拷贝文件容易死机等情况。 七、注意事项 六针的USB接口，其中的电源正和电源地是共用的。九针和十针的USB接口，第九针为空，是为了定位，防止USB接口反接，造成烧主板的情况。如果我们在判断时有疑问，我们还可以通过万用表辅助判断，以确定连接准确无误。 八、与其他接口的区别 1、九针的COM接口 现在因为USB接口和1394接口的迅速普及，二者的连接安装方便，可以带电拔插，所以原来经常使用的COM端口现在已经较少出现在主板上了。生产厂家为了兼顾不同的客户群，只是在主板保留COM口的插针，供有需要的用户单独外接使用。 由于COM使用的也是九针接口，一些用户在连接前置USB接口时经常会出现错误。注意二者的区别，COM口的第十针是空的，同时外围一般会有一个图形框，再就是有明显的“COM”字母标注。 2、九针的前置音频接口 虽然前置音频接口(J_AUDIO)也是九针，但空针一般为第七针，同时该接口通常在声卡或后置耳麦接口附近。 10针前置音频接口(隽星845PEML)，该音频接口与普通常见的九针前置音频接口有所不同，1,9是右声道，2,10是左声道，3,4，7为地，5为VCC，6为MIC IN，8为空脚。 3、九针的前置面板接口 前置面板接口就是通常的电源开关，复位键，硬盘灯，电源灯。这几根线通常组合在一起，也正好是九根针，如果没有图示说明，那和前置USB接口非常相似。不过，我们可以注意到空针的为置也是第10针，特别是新的主板该接口都用明显的颜色加以区别，因此不容易出现错误。 4、九针INFOLINK接口 见于技嘉GA-IG1000-G主板。 5、九针的SPDIF接口 见于技嘉和微星主板，不过该接口空针的位置为第五针。 6、9针JDB接口 见于微星MS-6566，6580等主板上，要注意该接口与前置USB接口非常相似，也是空缺第九针。 7、单排五针接口 红外接口：红外接口的针脚定义和USB相似，也有VCC，GND两脚，再就是发送和接收两脚，不过红外接口用的单排五针空的是第四针，而非第五针。 网络唤醒接口：该接口虽然也是单排五针，但它的五针齐全。 8、五针接口 主板上的五针接口也有好几种，如红外，SPDIF接口，SUB_CEN接口，这几种接口虽然使用的双排六针，但只有五根针，一般不会当成USB接口使用。 9、十五针接口 主板集成VGA接口：该接口的使用在810之前的主板较常见，目前的主板一般都是直接使用板载VGA接口替代COM2接口的位置。 软猫接口：如精英P6SET-ML，这种猫在370接口的主板上较常见，需要占用一定的CPU资源来完成数据的调制和解调功能，属专用接口，只能与厂家自己生产的软猫配套使用。类似的还有网卡接口等。 GAME接口：因为游戏手柄也越来越多的使用了即插即用的USB接口，所以声卡附带的15针GAME接口使用的机会也越来越少，所以部分生产厂家就在主板后置接口中省去了该接口，但在主板提供了扩展可能。 14针接置音频接口：该前置音频接口见于技嘉U8668－D(七喜快乐2004)，在其他主板上没有多见，最右边多余的四根针可以用来直接使用跳线帽来短接，使前后置音频接口同时起作用。否则后置接口将受前置接口的控制，当前置耳麦接口中插入话筒或耳机时，会自动切断后置接口的输入。
