如何认清身边的PC接口？

第1页：男女搭配干活不累

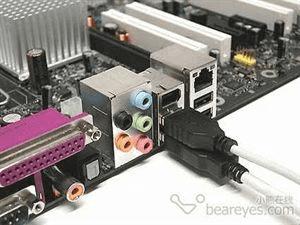

每个计算机系统，不论台式PC还是笔记本电脑，都会有很多接口。你能正确识别每一个接口么？尽管他们触手可及，却总是出现各种各样的状况。

这篇文章包罗万象，为新用户和经历问题的使用者提供帮助。通过大量图片和注释，将告诉你电脑各种接口、插槽、插头的作用。值得安慰的是，大多数接口都不太容易弄错，主要依靠“防呆”设计；如果有特殊情况，文章中会特别注明。

（防呆设计：通过一些突出或凹陷的部分，使接口不能或不容易被插反插错，从而保护接口与硬件）

我们将接口整体分为两部分：

外部接口：电脑的外设联接接口

内部接口：计算机系统里的接口

第2页：接口列表

外部接口：电脑的外设联接接口

插头插座名称

USB

IEEE 1394/ Firewire / i.Link / 火线

Cinch / RCA

PS/2 键盘鼠标接口

VGA显示器视频接口

DVI数字视频接口

RJ45 (LAN /ISDN)

网线接口

RJ11

(Modem / 电话)

S-Video (Hosiden)

内部接口：计算机系统里的接口

插头插座名称

SATA (Serial ATA)

PATA (Parallel ATA / UltraDMA/133 / IDE)

agp (Graphics Cards)

PCIe (pci Express)

PCI

POWER 电源接口

第3页：外部接口：USB

Universal Serial Bus (USB)万用串行总线，被设计为联接各种外部设备。譬如鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机。理论上一个USB控制器，可以联接127个USB设备（当然，理想与现实总是有些差距^_^）。USB 1.1峰值传输速率为12Mbps，USB 2.0峰值为480Mbps。USB 2.0可以向下兼容，当USB 2.0设备插入1.1接口，将只有12Mbps的传输速率。USB可以通过线缆传送电力，能够为移动硬盘提供电能（最大500mA、5V）。

USB接口分为三种：

接口类型A：通常在PC上出现

接口类型B：通常在USB设备上出现

Mini-USB：数码相机和摄像机、移动硬盘等设备经常使用。

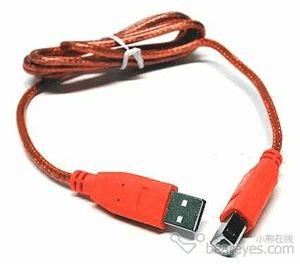

左侧为最常见的A类型USB接口，右侧是B类型USB接口。

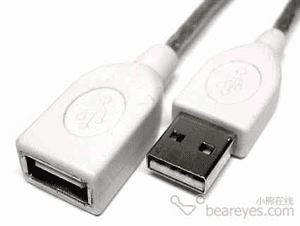

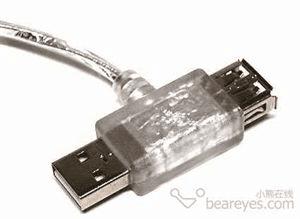

USB延长线接头（最长不应该超过16.4英尺/5米）

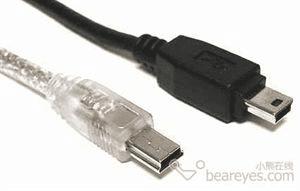

Mini-USB接口

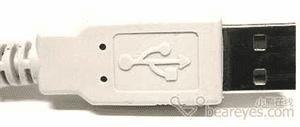

USB LOGO

USB分插接头，通过2个USB接口供电，获得更大电能。譬如为USB移动硬盘供电，500mA×2＝1000mA。

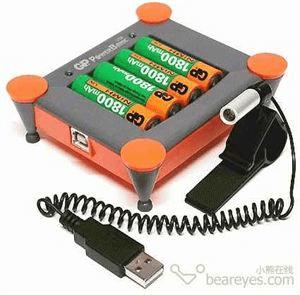

USB接口电池冲电器。以USB供电为电池充电。

USB->PS/2转接头，很多鼠标会付送这种转接头。不过有些USB键盘并不能使用转接头。

第4页：外部接口：IEEE 1394/ Firewire / i.Link / 火线

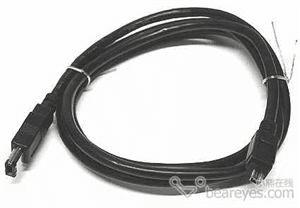

一边是6-PIN IEEE1394接口，另一头是4-PIN火线接口。

IEEE 1394通常在数码摄像机等外部设备，和各种网络设备使用。它常被称之为Firewire（Apple苹果的名称），和i.Link（sony的名称）。目前，800Mbps IEEE 1394总线（也可以称之为Firewire-800）正在逐渐取代400Mbps IEEE 1394总线。6-PIN接口包含4条信号线和2条电源线，不需要额外供电，而4-PIN接口只有信号线。Firewire-800接口增加一面针脚，使用9-PIN联接线。

这个Firewire扩展卡，提供1×4-PIN接口和2×6-PIN火线接口。

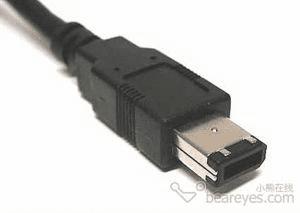

细节：整合供电的6-PIN接口

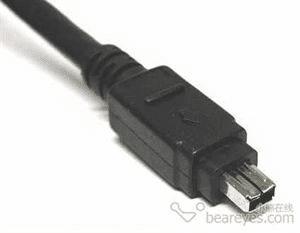

细节：没有供电的4-PIN接口，常用在数码摄像机和笔记本。

第5页：外部接口：Cinch RCA

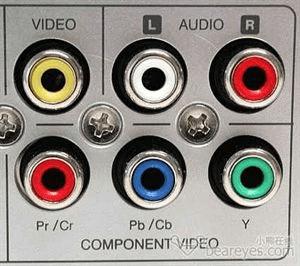

典型的以色彩来区分端口设备——机顶盒：黄色接口为VIDEO，一对白色和红色接口为模拟立体声音响，底部红色/蓝色/绿色插头为HDTV信号接口。

这些传输不同信号的接口，使用不同的颜色进行区分：

颜色用途信号类型

白色或黑色左声道模拟

红色右声道，也常见HDTV 模拟

黄色 VIDEO 视频模拟

绿色 HDTV Components Y Luminance with sync-on-green 模拟

蓝色 HDTV Components Cb/Pb Chroma 模拟

红色 HDTV Components Cr/Pr Chroma 模拟

桔色/黄色 Audio SPDIF 数字

这些接口可能会混淆，安装前需要一照说明书，根据颜色和用途进行正确的安装。例如模拟右声道音频与HDTV接口同为红色，请根据用途进行安装。

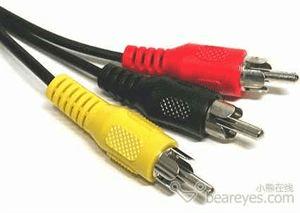

RCA接口根据不同颜色，拥有不同的用途。

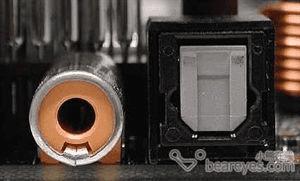

两种类型的SPDIF（数字音频）：一个RCA/coax同轴接口（左）、和一个TOSLINK光纤接口（右）。

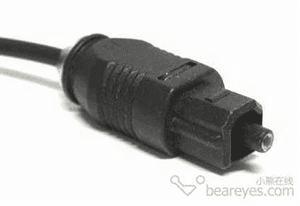

光纤接头

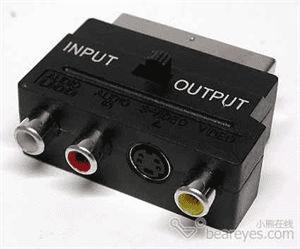

一个从SCART到RCA接口的转接器，

名词解释：

RCA＝radio Corporation of America

SPDIF＝sony/Philips Digital Interfaces

第6页：外部接口：PS/2

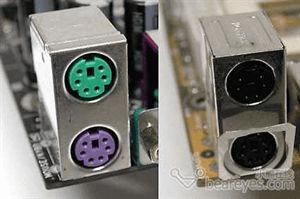

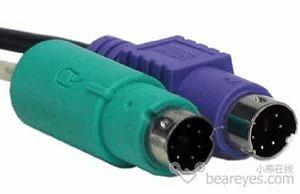

容易区分的彩色PS/2接口和普通单色接口

名字源自于IBM PS/2，只用于联接鼠标与键盘，目前正在逐渐被USB接口所取代。接口的颜色有着独有的定义：

紫色：键盘；绿色：鼠标

有些主板的PS/2接口没有颜色，当然即便你插错也无妨，因为你可以很快了解到错误，只要将他们反过来安装就好了。

USB -> PS/2转接头。

第7页：外部接口：VGA显示器视频接口

标准的PC到显示器的模拟视频信号传输接口，15-PIN Mini-D-SUB接口。通过转接头，你也可以将模拟显示器连接到DVI-I (DVI-integrated) 数字接口。VGA接口包含RGP（红绿蓝），以及水平同步（H-Sync）和垂直同步（V-Sync）信号。

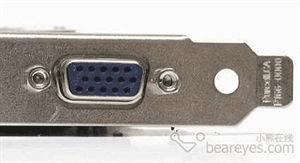

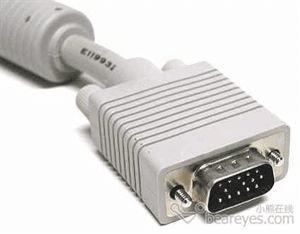

VGA接口

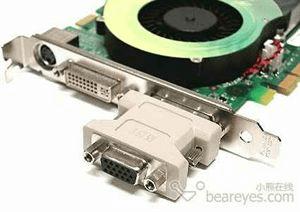

较新的显卡通常具有2个DVI接口，通过转接头可以联接模拟VGA接口。

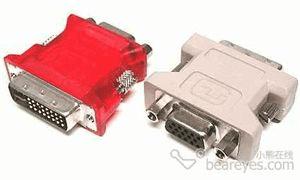

DVI转接头

名词解释：

VGA = Video Graphics Array

第8页：外部接口：VGA显示器视频接口

DVI数字接口主要用于显示器信号传输，它免除显卡到显示器之间传统的2次数/模转换，避免信号损失。

具有两个DVI接口的显卡

显卡正慢慢从模拟信号转换为数字信号传输，显卡开发商允许两个视频接口同时使用；这就使显卡可以达到双头显示，联接两台显示器。

最常用的DVI-I接口包含模拟与数字信号（一部分针脚模拟、一部分针脚数字）。尽管纯数字信号的DVI-D接口很稀少，但我们偶尔也会看到，DVI-D接口没有任何模拟信号。

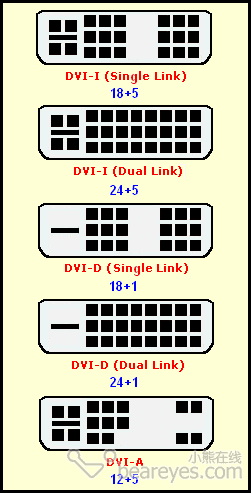

各种类型的DVI接口（大多数显卡都使用模拟＋数字信号的DVI-I）

名词解释：

DVI = Digital Visual Interface

第9页：外部接口：RJ45 (LAN /ISDN) 网线接口

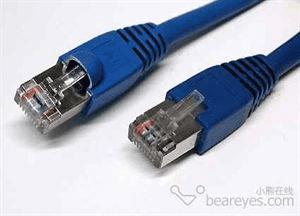

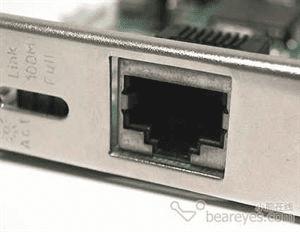

RJ45网络接口

我们平时主要使用的就是这种以太网双绞线。现在，100Mbps网络正在为1000Mbps网络让路（不鸣思意，1Gbps传输速率）。

网线有两种类型：

1、普通网线，通常是预先制作好的双绞线。

2、交叉线，为特别的情况和联接使用

所有的网络联接，都是通过网关或HUB，这些设备进行网络数据的分配管理。如果你想将两台电脑联接在一起，譬如PC和笔记本之间传输数据，可以用交叉线或者交换机、HUB。

PCI网卡

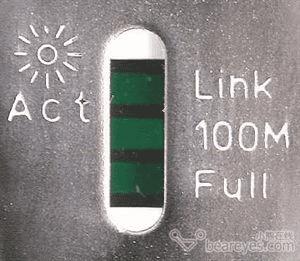

网卡指示灯

第10页：外部接口：RJ11(Modem / 电话)

RJ11接口和RJ45接口很类似，但只有4根针脚（RJ45为8根）。在计算机系统中，RJ11主要用来联接modem调试解调器。

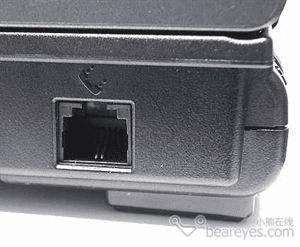

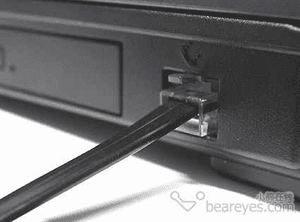

笔记本电脑上的RJ11接口

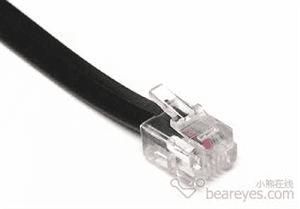

RJ11 Modem联接（电话“猫”）

第11页：外部接口：S-VIDEO

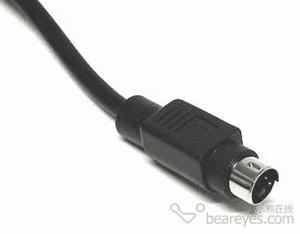

4个针脚组成的接头，分别包含亮度（Y,亮度同步数据）和色彩（C,色彩讯息）。由于色彩和亮度的分离，能够传送叫好的图象质量。在模拟信号图象领域里，S-VIDEO是HDTV最好的选择。不过，纯粹数字信号的DVI（通过TDMS）或HDMI（通过TDMS）可以提供更好的图象质量，才是当今最合适的选择。

显卡上的S-VIDEO接口

第12页：内部接口：SATA (Serial ATA)

一块主板上的4个SATA接口

SATA是Serial ATA的缩写，用来代替传统的PATA（并行总线）。第一代SATA已经逐渐普及，其理论最高传输速率可达到150MBps。线缆长度大约3.3尺（1米）。SATA属于点对点联接，即硬盘直接联接到主板（PATA同一跳数据线可以联接2块硬盘）。

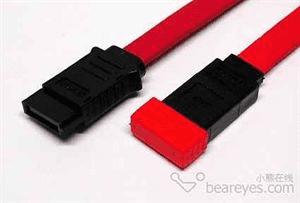

许多SATA线缆配备保护帽，以免对数据针脚造成损伤。

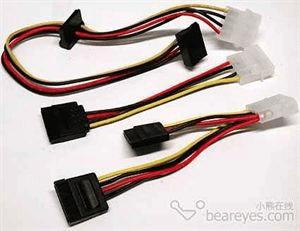

几种不同形式的SATA转接头。

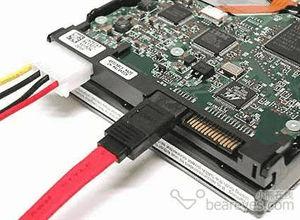

SATA硬盘电源接头。

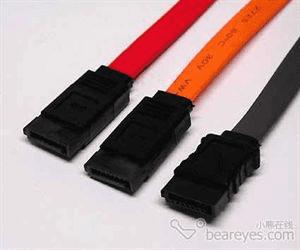

不同颜色的数据线

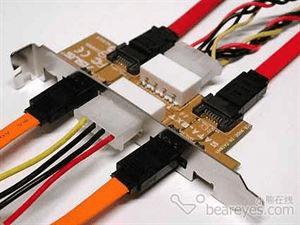

尽管SATA硬盘大多放在机箱内，但也有一些转接器可以让SATA硬盘在机箱外使用。

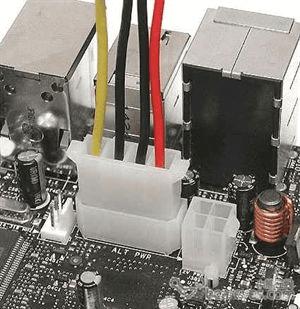

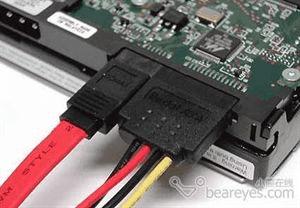

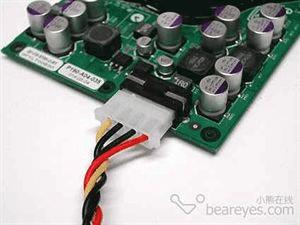

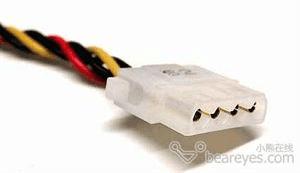

SATA硬盘可能有两种供电方式，一种是传统的4-PIN “D”型接口。随着SATA硬盘的普及，这种形势正逐渐消失。另一种是标准SATA电源接口（下图），比较常用。即便电源没有SATA接口，也可以通过转接线实现。

第13页：内部接口：PATA (Parallel ATA)

PATA是Parallel ATA缩写，以并行方式传输数据，主要用来联接硬盘和CD、DVD光驱。最新的IDE线有40-PIN针脚，共80条线缆联接到主板（40根地线）。一条IDE线缆最多可以联接两台IDE设备，其中分为Master（主）和Slave（从）设备。这一设定主要靠设备上的跳线决定。

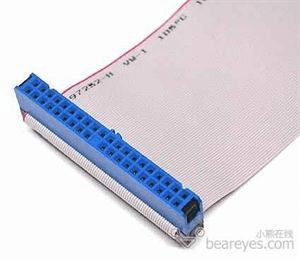

扁平的IDE数据线

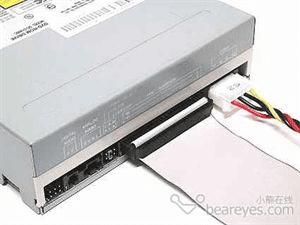

安装IDE线的DVD光驱，IDE线红色的边总是朝向电源接口。

传统的ATA133接口3.5寸硬盘（下面），和2.5笔记本硬盘（上面）。

如果想在PC机上使用笔记本硬盘，那需要一个转接器。

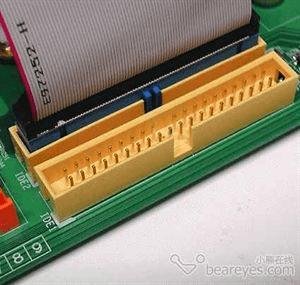

注意：普通IDE接头中间部位都会有一个凸点，对应主板IDE插槽上有个凹点，使用户不容易插反。另外，IDE数据线一侧会有红色（或蓝色）标识，这个彩色部分总是靠近IDE设备的电源接口。简单说，就是红线朝电源，这是最常见的“防呆”设计。

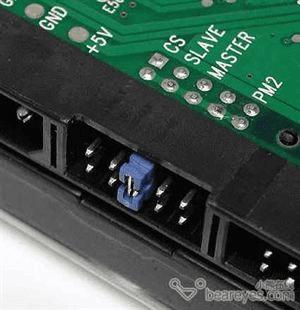

主板一个IDE接口可以联接两台IDE设备，譬如硬盘＋DVD光驱。当然，这就需要设置一下两台设备的主、从关系。根据设备上的跳线，系统启动顺序也是以由第一IDE到第二IDE，由Master（主）设备到Slave（从）设备来依次判断。

名词解释：

ATA = Advanced Technology Attachment

E-IDE = Enhanced Integrated Drive Electronics

第14页：内部接口：AGP - Accelerated Graphics Port

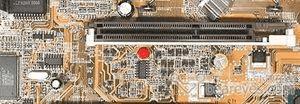

主板上的AGP接口

目前大部分PC上，都使用AGP接口显卡。很早的电脑，显卡可能使用PCI接口。当然，现在还有更强的PCI Express (PCIe) 图形接口。

注意：PCI-E是一个串行总线，PCI（没有明确的后缀）是一个并行总线。PCI和PCI-E是完全不同的，在后面我们会有专门的介绍。

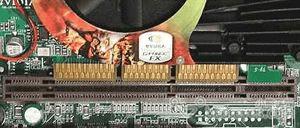

一块AGP显卡（上）与一块PCI-E显卡（下）。

工作站使用AGP Pro插槽，前面多出一块插槽，主要为显卡提供额外的电力供应。

高端显卡功耗较大，必须采用4-PIN或6-PIN额外供电，才能正常运行。

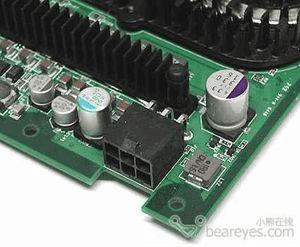

6-PIN显卡供电接口。

AGP接口速度与带宽

标准带宽

AGP 1X 256 MB/s

AGP 2X 533 MB/s

AGP 4X 1066 MB/s

AGP 8X 2133 MB/s

注意：AGP 1X和2X使用3.3V供电，而AGP 4X和8X只需要1.5V供电。

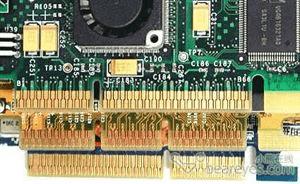

上面的显卡为AGP 3.3V，它再左侧开有凹槽。中间的显卡开有2个凹槽，可以兼容AGP 3.3V和AGP 1.5V，属于通用型产品。底部显卡只能在AGP 4X或8X主板上使用，即AGP 1.5V。

第15页：内部接口：PCI Express: The Serial Bus

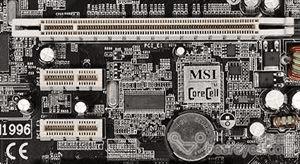

主板扩展槽：1根PCI-E X16和2根PCI-E X1。

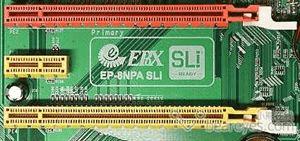

针对nNVIDIA SLI技术的双PCI-E插槽；中间是1根PCI-E X1插槽。

PCI-E是串行总线，名称总是容易与PCI-X或PCI混淆。实际上后者为并行总线。

PCI-E是目前最新的图形显卡接口。虽然大体而言它也对其他周边设备可用，但除了显卡还没有别的设备使用PCI-E。理论上，PCI-E X16可以提供比AGP 8X多一倍的带宽。不过实际测试当中，当今的显卡还能够完全利用PCI-E的高带宽。

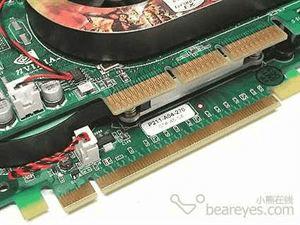

AGP显卡接口（上）与PCI-E接口（下）的比较

PCI-E X16插槽，与两根PCI插槽和1根PCI-E 1X插槽，他们外观差别还是满大的。

PCI Express Lanes Bandwidth per stream Bandwidth, duplex

1 256 MB/s 512 MB/s

2 512 MB/s 1 GB/s

4 1 GB/s 2 GB/s

8 2 GB/s 4 GB/s

16 4 GB/s 8 GB/s

第16页：内部接口：PCI And PCI-X

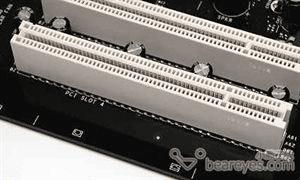

PCI是芯片组周边设备总线接口，通常用来安装声卡、网卡、视频采集卡等设备。

主流主板使用PCI 2.1标准，以32bit带宽33MHz时钟频率运行，提供133Mbps带宽。厂商并没有广泛使用66MHz时钟频率的PCI 2.3标准，因此即便你有这样的设备，也很难找到相应的主板。

PCI 2.1插槽额定电压为3.3V。插槽左侧的突起，就是防止插入老式5V的扩展卡。（见上图）

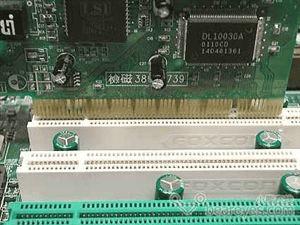

左侧凹进一块，与PCI 2.1插槽正好吻合。

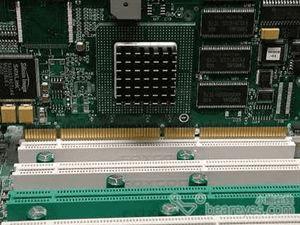

一个RAID卡在64bit的PCI-X插槽上

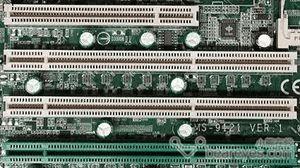

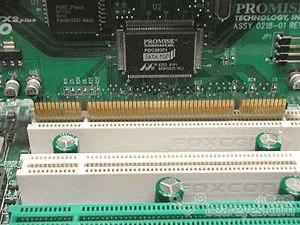

第一个32bit PCI插槽下面，是3个64bit PCI-X插槽。其中绿色的插槽提供ZCR（Zero Channel RAID）支持。

名词解释：

PCI = Peripheral Component Interconnect

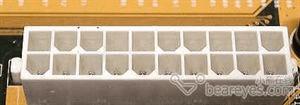

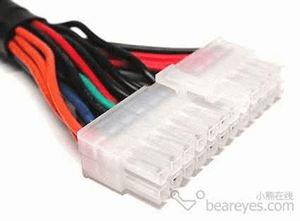

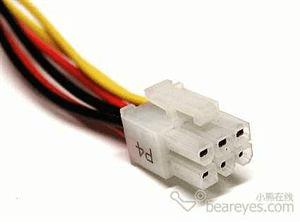

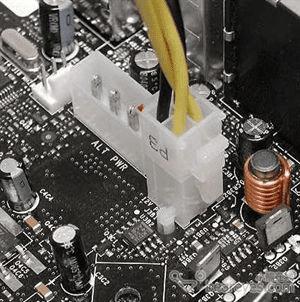

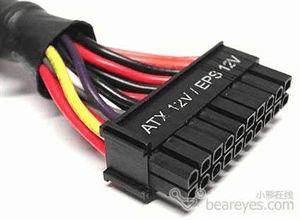

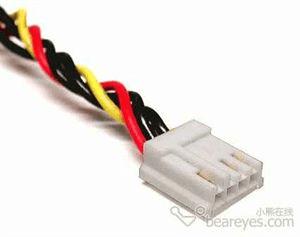

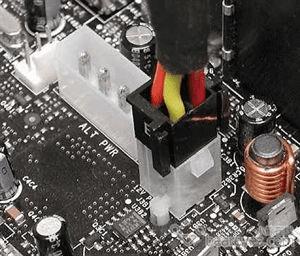

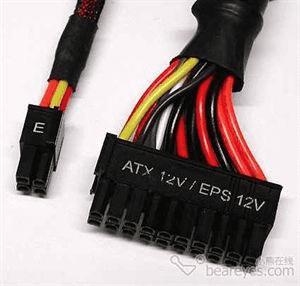

第17页：内部接口：电源接口和ATX标准
