如何使用CDR曲线映射插件？

CorelDRAW插件，适用于除X4以外的X3以上版本。遇到Bug请及时反馈给开发者。

这个插件的功能有点类似修改器或"封套"，可以用来制作最常见的一种防伪花纹，各国钞票上都有大量此类图案。

这个插件允许用户选择两条曲线来构成一个扭曲的坐标系，然后把直角坐标系内的曲线转换进去——这个过程就叫映射——如下图所示：

插件下载地址： http://pan.baidu.com/s/1c1PEFuC

上图中间两条曲线就是构成扭曲坐标系的曲线，上面横平竖直的网格转换进去以后就变成了下面的样子。

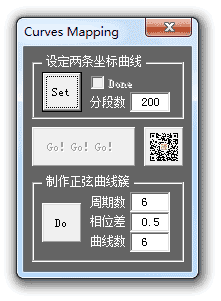

打卡文档"【共享插件018】曲线映射.cdr"，用户界面跳出：

在场景中选中两条曲线，然后点击"Set"按钮将其设定为扭曲坐标系的上下边界。如果所选的曲线符合要求，则check框"Done"显示OK，同时执行按钮"Gogogo！"变为可用状态：

"符合要求"的曲线有如下特征：

1.只能选两条曲线，多了少了都不行；

2.曲线不能是群组对象；

3.必须是单曲线，即，不能含有一个以上的独立曲线，如内如带个空洞的封闭图形；

4.如果不是曲线形式，会被自动转曲。

"分段数"决定了坐标系的精度，默认数字是200，即映射进来的曲线的节点数。

在场景中选择一组曲线后，点击"Gogogo！"按钮，曲线就会被映射到指定的扭曲坐标系中：

上图选择了一组正弦曲线，它们被"塞进"了曲线坐标系中。

所选的待映射曲线的要求与坐标曲线相同。

鉴于正弦曲线用途广泛，插件提供了一个制作成簇正弦曲线的模块，在界面下方。

正弦曲线簇画在当前页面底部，与左右和底部页面边框各保持一定边距。

下图是基于默认值生成的曲线簇，6条6周期曲线，相位差为0.5：

"相位差"是一个0~1之间的数字，它的数学概念就不解释了，比较一下相位差为1的曲线簇，跟上图一样，也是6条6周期曲线：

来看几个应用案例。

▼这个坐标曲线是两条螺旋线。

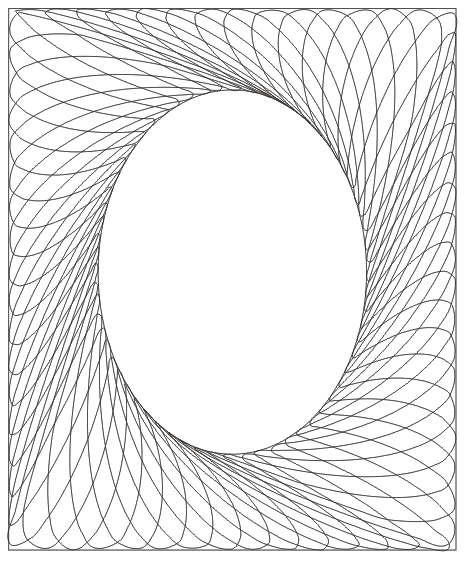

▼这算一个镜框吧，钞票图案里有很多这类边框装饰，用的都是正弦曲线簇。

使用环形曲线要注意两条曲线的端点位置，如果对不齐就会出现这种效果：

至于这是不是你想要的效果，就看你自己了。

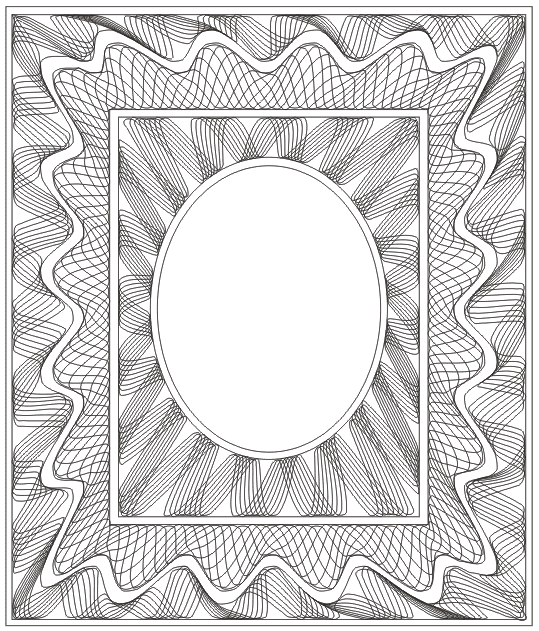

下图这个是前年做的：

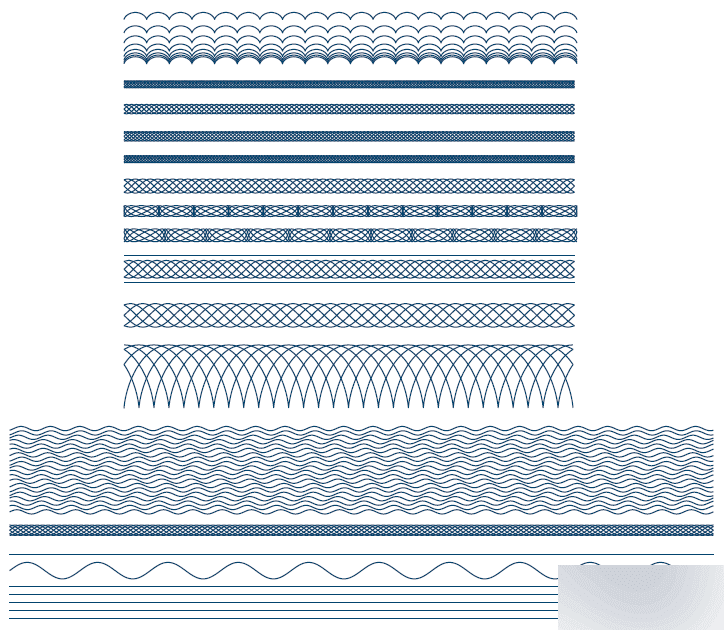

用的都是本插件的基本功能，所使用的源曲线簇如下：

上图的摆线、水波线、变频正弦曲线等都是程序生成的，不久我会把这些功能模块整理出来集中在一起专门发一个插件。

增加分段数可以调整映射曲线的精度，代价是系统运行变慢，要等。

曲线映射的方式是把源曲线等分成"分段数"参数指定的段数，然后等分点一个个计算它在曲线坐标中的位置，然后重新连接成一条新曲线。这种处理会有一个问题：如果源曲线中有尖角，映射后尖角会消失，变成一个很小的圆角。这个问题也有办法解决，留在升级版中处理了。

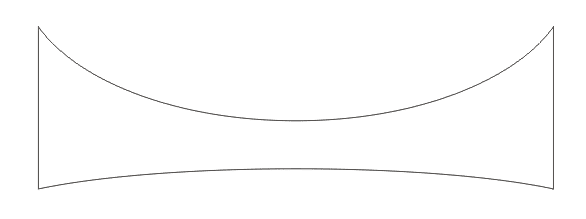

可能有些人注意到了，两条曲线围成的扭曲坐标系的另外两条边都是直线，like this：

那么，选四条曲线围成一个四边区域作为坐标系行不行呢？可以的，下图即是：

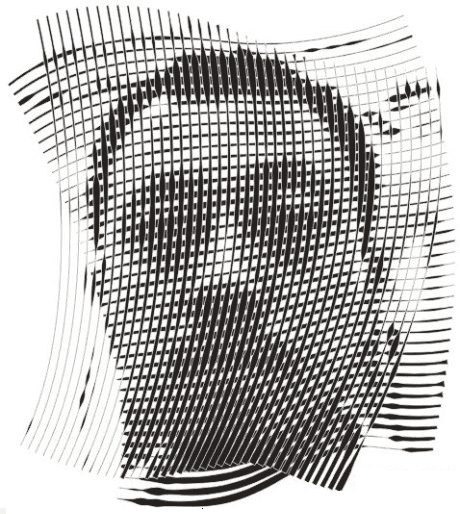

这个插件过一阵整理好了共享。

以上就是CDR曲线映射插件使用方法介绍，大家学会了吗？希望能对大家有所帮助！
