给机械键盘加灯的办法

机械键盘（英文：Mechanical Keyboard），是一种键盘的类型，从结构来说，机械键盘的每一颗按键都有一个单独的开关来控制闭合，这个开关也被称为“轴”，依照微动开关的分类，机械键盘可分为茶轴、青轴、白轴、黑轴以及红轴。正是由于每一个按键都由一个独立的微动组成，因此按键段落感较强，从而产生适于游戏娱乐的特殊手感，故而通常作为比较昂贵的高端游戏外设。

这将是一场充满坎坷的硬仗。它现在光彩夺目的模样，凝聚了笔者多少辛苦与汗水，超过400焊次焊点，一个星期的工时，多次想要放弃的念头，N多不适合改装加灯的天然阻碍，笔者终于跨过重重阻碍，来为大家展现这一次精彩绝伦的“机械键盘飞线加背光改装”过程。

此次改装需要的材料：

网际快车G100黑轴机械键盘一把

笔者于2012年将这把键盘购入，跟随笔者4年有余，这把键盘与PLUG2000共用一套模具，外观上看起来别无二致。

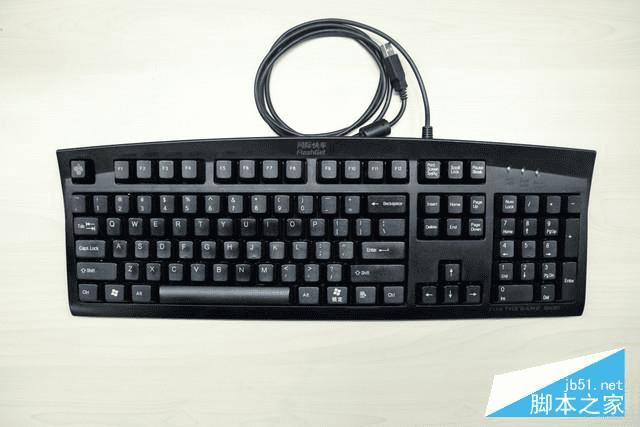

笔者使用的键盘

侧刻字透（背光）键帽一套，这是笔者针对本次改装购入的第二套键帽，材质为ABS塑料（不要被包装盒的PBT字样迷惑），采用激光蚀刻工艺。至于为什么购买两套键帽，文章末尾会对此原因进行解答。

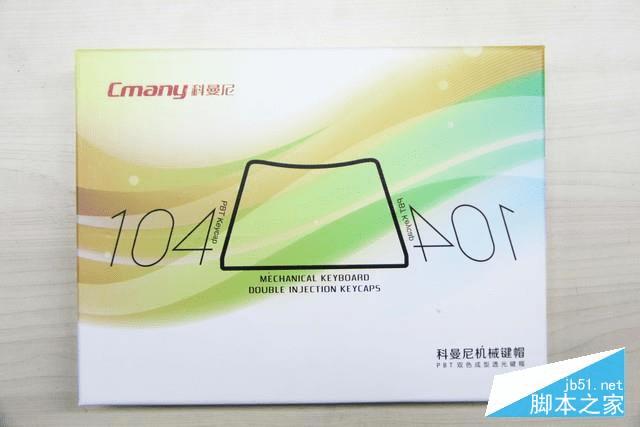

盒装键帽

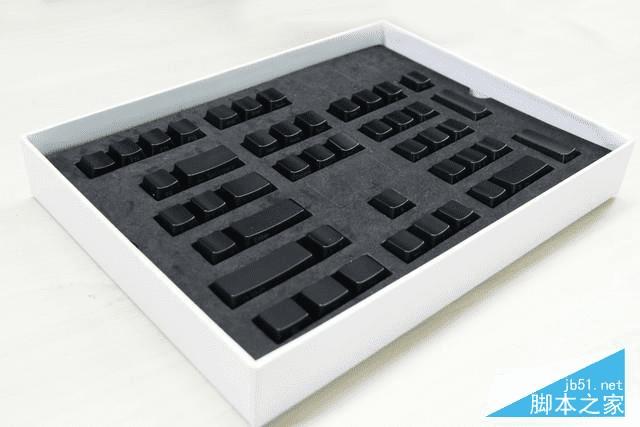

内部包装还算别致

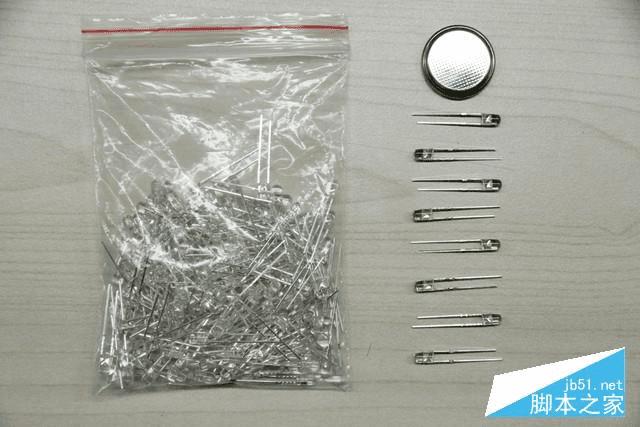

3MM白光LED若干个，纽扣电池一个

想学习键盘改装加灯的童鞋此处要注意了，LED购买的数量一定要比所需的数量多，毕竟谁都不敢保证买到的所有LED个个都能亮，多买一些花不了多少钱，以备不时之需。然后就是一个测试LED好坏的纽扣电池，同时也能让你分辨出正负极。

LED灯珠与电池

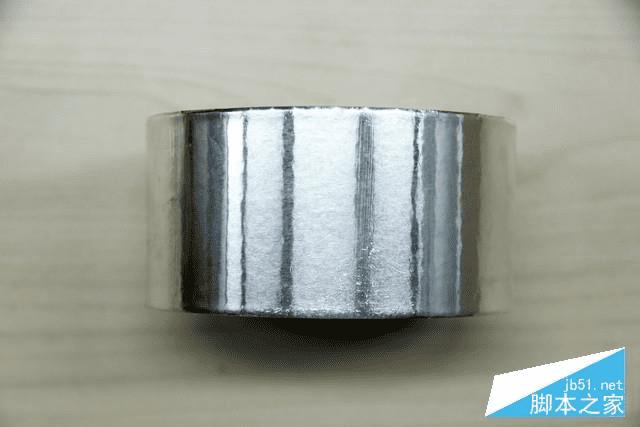

乱入的迷之锡纸

在改装过程中起到了一些非常重要的作用，具体是什么后文慢慢介绍。总之，成也是它，败也是它。

乱入的迷之锡纸胶带君

八芯双绞线若干

由于此次改装采用的是飞线方式，所以需要单独的连线来为LED供电，单股独芯网线是最佳的选择，独芯的硬度和可塑性相对于多股铜丝来说更强，方便走线和焊接。

被脱下外套的网线

此次改装需要的工具：

电烙铁、电热吸锡器、各一把

螺丝刀一套电烙铁是60W温度可调的，方便温控温。吸锡器直接上了电热的，比需要单独用烙铁加热的要方便一些。一把键盘可能会同时使用多种规格螺丝，所以拆解键盘时候准备一套的螺丝刀是比较有必要的。

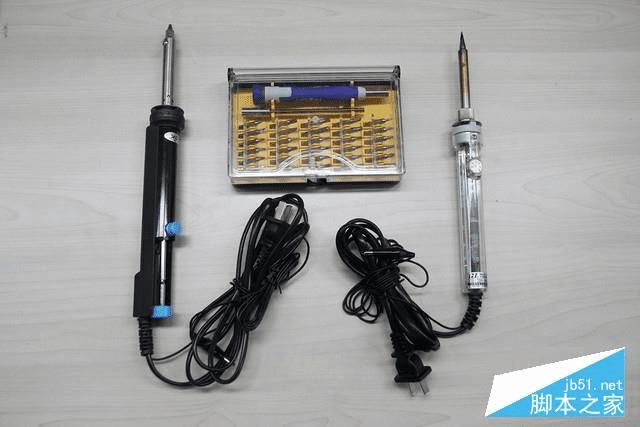

电烙铁、吸锡器、螺丝刀

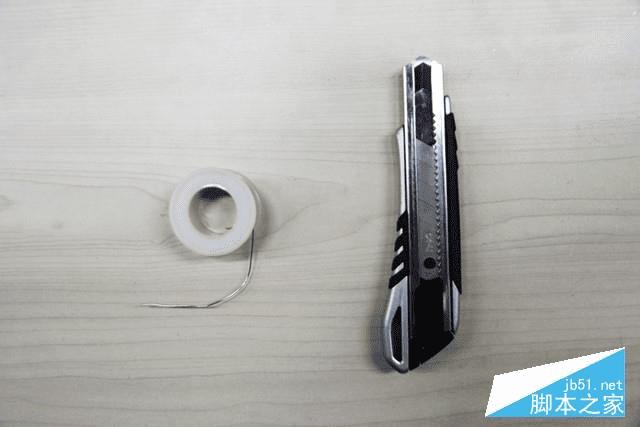

焊锡丝一卷，壁纸刀一把

焊锡丝的作用就不用介绍了吧？在挑选焊锡丝的时候一定要用高质量的，过于廉价的焊锡，可能会对焊接过程和焊接质量均会造成不利的影响。焊锡丝通常都是中空的，空心部分被松香填满，起到清洁焊点和烙铁头的作用，对焊接过程起到很大的帮助，所以这次就没单独准备松香。壁纸刀永远都是万能的，也是必备的工具之一。

焊锡丝一卷，壁纸刀一把

2键盘的拆解与注意事项

准备好了所需的材料和工具，接下来就可以对

键盘

下手了。为了让这把键盘能够重获新生，接下来惨不忍睹的肢解画面是不可避免的，心脏不好的朋友---其实也能观看。

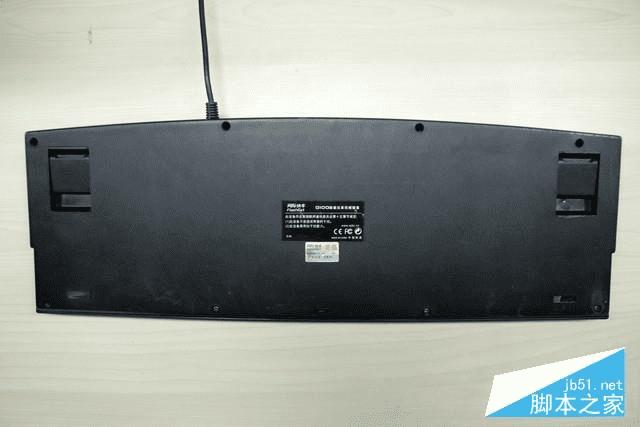

先将键盘翻个底朝天

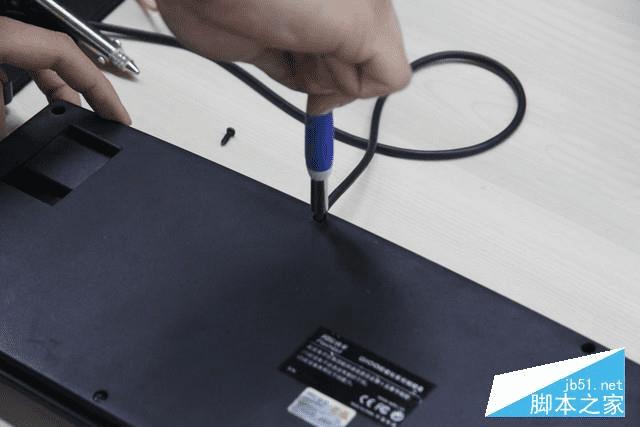

选择与固定螺丝尺寸相对应的批头，然后将八颗螺丝旋下来。这里需要注意的是我们在拆螺丝时要对脚拆，不要在相邻的地方再次拆卸，因为这样有可能导致外壳应力不均而产生破坏。

我们可以看到整个外壳背部是由八颗十字花螺丝固定的

螺丝拆掉之后，就可以将上盖部分拿下来了，上盖与底座之间除了螺丝还有卡扣使其结合，开启的时候不能过于用力，以防损坏外壳。

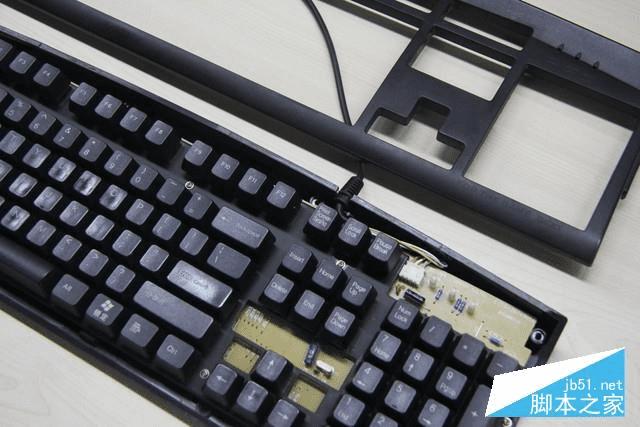

掀开它的头盖骨

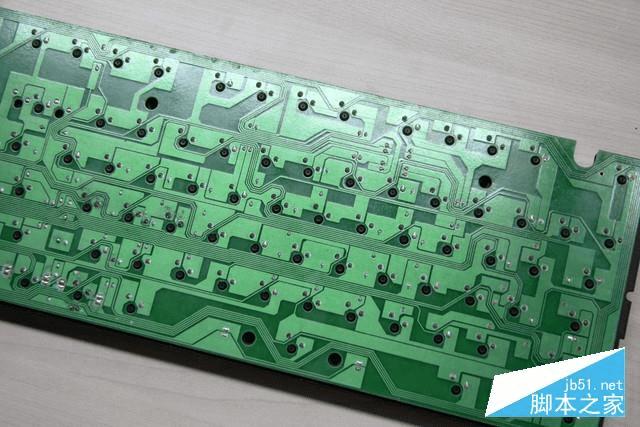

键盘主体的PCB是由7颗小自攻螺丝与底座固定的，拆下后就可以将主体与底座分离了，两者之间并没有卡扣固定，可轻松将其分离。分离之后我们可以发现第一个悲剧就此诞生---PCB上没有LED的预留孔，这意味着我们不得不进行飞线的办法继续进行改装。

使键盘主体与外壳彻底分离

将机械轴与PCB板分离

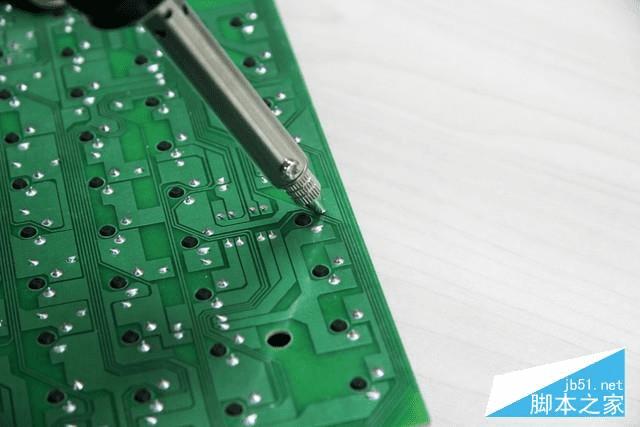

首先预热吸锡器，温度达到后将吸嘴对准焊点，融锡的时间不要过长，否则可能有将焊盘带下来的危险。待焊点的锡溶化后按动开关，活塞运动时会在吸嘴处产生真空，同时将液态锡带走，很是方便，不过由于是金属吸嘴，焊锡会经常把吸嘴堵住，甩一甩就好了。如果你对着人甩锡，他跑过来打你，请不要问我为什么。
