在EXCEL中制作双色柱形图图表的步骤

日常工作中，大家经常会用到柱形图+折线图来表现数据与指标之间的趋势关系，今天我给大家介绍一种双色柱形图（即超过指标的柱形图用一种颜色表示，不达标的柱形图用另一种颜色表示），数据与指标之间的关系展现更加直观明了，下面就为大家介绍一下，来看看吧！

方法1

原始数据如下图所示，原始数据分3列，第1列是日期，第2列是考核指标，第3列是每日完成率；

一、对原始表格数据进行处理

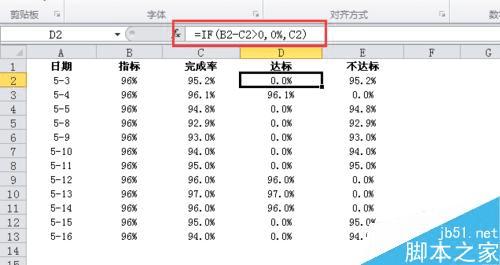

在D2单元格输入公式=IF(B2-C2>0,0%,C2)

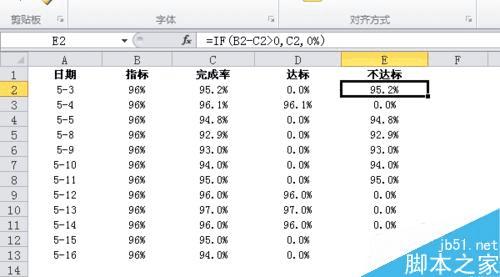

在E2单元格输入公式=IF(B2-C2>0,C2,0%)

然后下拉填充，通过D列和E列单元格公式，将“完成率”分开为“达标”和“不达标”两列数据

二、制作柱形图

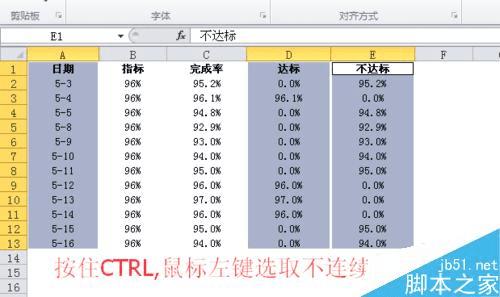

1.按住CTRL,鼠标左键分别选取A1：A13，D1：D13，E1：E13三个不连续区域

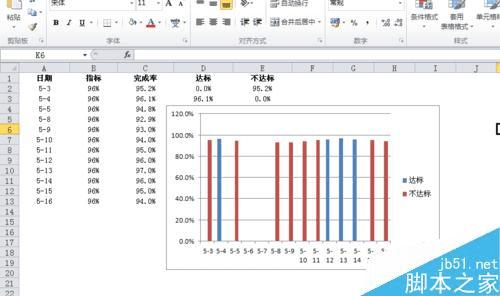

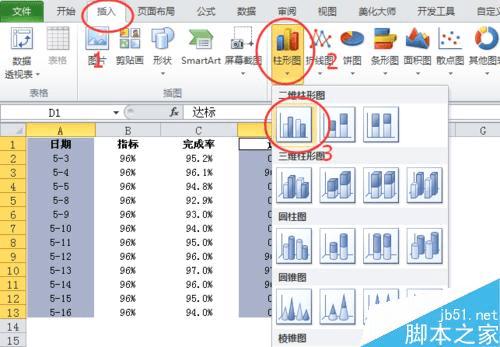

2.点击“插入”选项卡，选择“柱形图”，选择“二维柱形图”，新生成的图表效果如下图所示

三、柱形图水平坐标轴调整

由于我的日期列数据不连贯，导致新生成的柱形图有5-6和5-7有空白柱形图（如上图），调整方法如下（如果日期是连续性的，可以忽略此步骤）

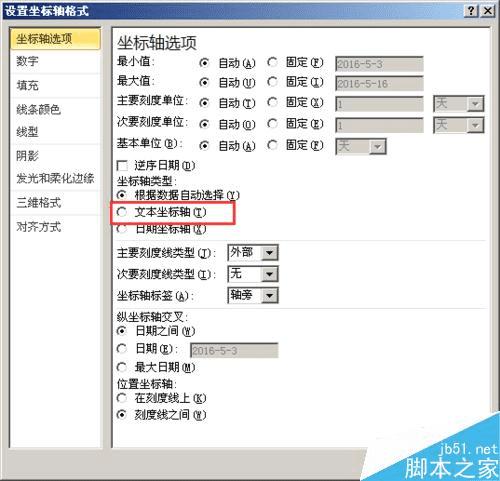

在水平坐标轴上双击鼠标左键，弹出“设置坐标轴格式”对话框，选择“文本坐标轴”选项，即可完成图表水平坐标轴调整。

四、利用主/次坐标轴，分离双色柱形图

上图双色柱形图已经初步显示出效果，但是细心的读者会发现，每个柱子之间的间距是不一样的，所以接下来需要使用到主次坐标轴，来使得整柱形图分部均匀。

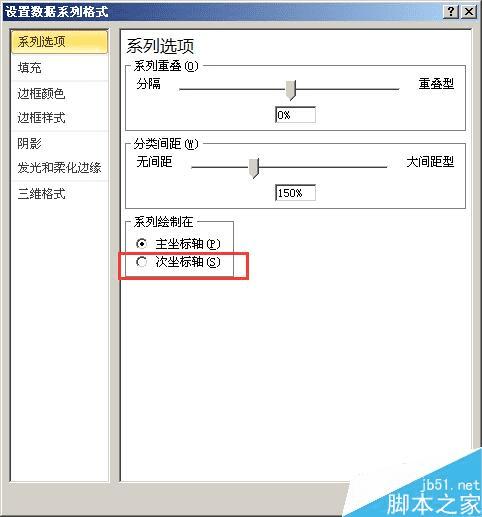

选中蓝色柱形图，双击鼠标左键，弹出“设置数据系列格式”对话框，选择“次坐标轴”，关闭对话框后，效果如下图所示

五、设置主/次坐标轴格式

完成上述步骤后，双色图表已经基本完成，接下来需要细节修饰。

双击左边的主坐标轴，弹出“设置坐标轴格式”对话框，如图所示，将最小值改为固定值0，最大值改为固定值1；

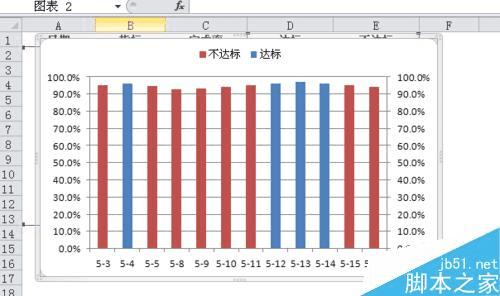

同理，双击右边的次坐标轴，完成和柱坐标轴相同的设置。效果如下图所示

六、隐藏次坐标轴

上图主次坐标轴给人有重复的感觉，因此我们需要隐藏掉次坐标轴（注意，这里不是直接删除次坐标轴）

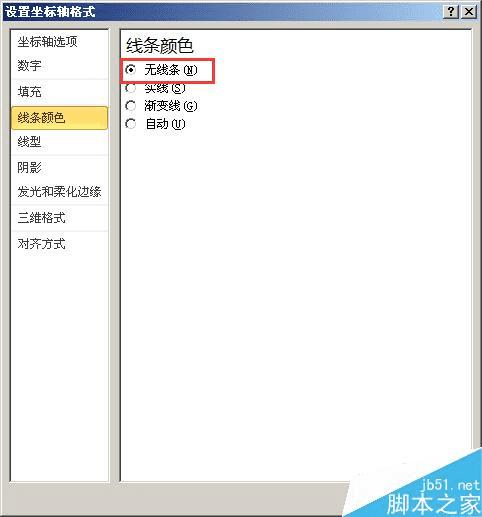

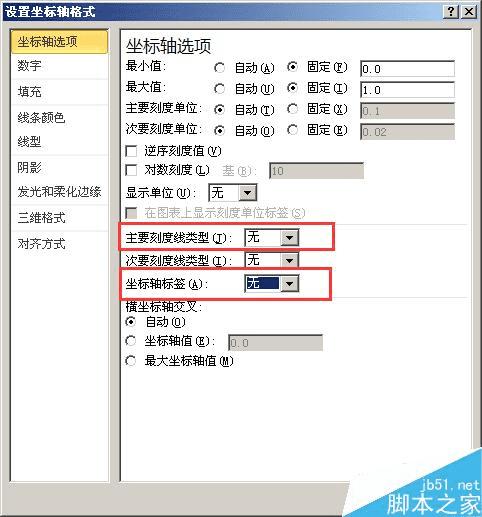

双击右侧的次坐标轴，按照下图的设置方法，将次坐标轴隐藏掉；

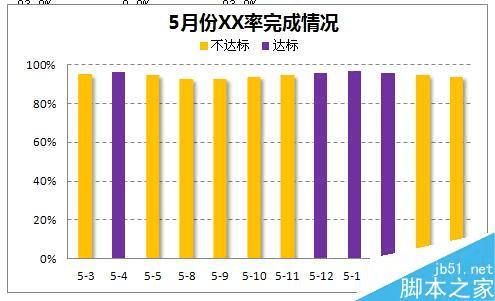

至此，整个双色柱形图表已经完成了，至于更改填充颜色，添加标题，删除图例和主次网格线，在此不再赘述，有兴趣的同学可以自行学习图表美化方法

添加数据标签时需要注意，由于采用了多余的0值来占位填充，因此需要用到一小段数字格式代码来隐藏掉0值，代码：[=0]"";0.0%，有兴趣的同学不妨可以自己尝试一下。

我的下一篇经验专门讲解针对双色柱形图如何隐藏值为0的数据标签。

方法2

从上一方法第2步开始

1.按住CTRL,鼠标左键分别选取A1：A13，D1：D13，E1：E13三个不连续区域

2.点击“插入”选项卡，选择“柱形图”，选择“堆积柱形图”，新生成的图表；

此方法同样可以生成双色柱形图，较第一种方法简单方便了许多。

注意事项

在D2和E2单元格也可以分别填充公式为 =IF(B2-C2>0,"",C2) 和 =IF(B2-C2>0,C2,"") ，这样的做法对于后期处理图表有困难，需要理解图表的数据源选取，不建议按此方法作图。

以上就是EXCEL怎么制作双色柱形图图表方法介绍，操作很简单的，大家学会了吗？希望能对大家有所帮助！
