小编之前通过介绍主板的连线介绍了整个主板的部件（参考文章《电脑主板图解，教你认识电脑主板上面的各个部件》），接下来小编带着大家一起来认识主板上面的各个接口，每个接口都谈到了，相信对于想学Diy主机的朋友来讲，是一篇非常有帮助的文章。

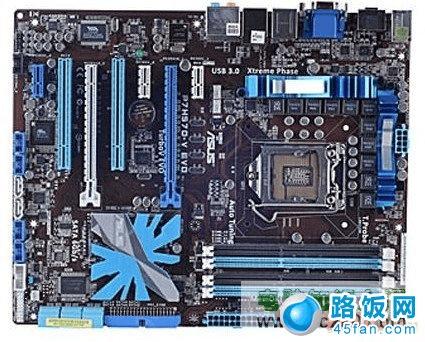

主板内部接口图解

1.CPU接口

CPU接口是主板最核心、最重要的接口，它的类型基本决定了这款主板能够使用的CPU、南北桥芯片的大致型号、内存搭配的情况以及最基本的性能水平。目前主要的CPU接口有两种：英特尔采用的LGA架构和AMD采用的PGA架构。

 LGA接口全称是Land Grid Array（触点阵列封装），接口里面是一排排镀金针脚，每一个弹片对应着CPU底部的一个触点。在工作时小弹片紧紧地靠接在触点上导通电流、传递信号。简单一点来说，LGA就是把传统CPU上的针脚“搬”到了主板的CPU接口上。

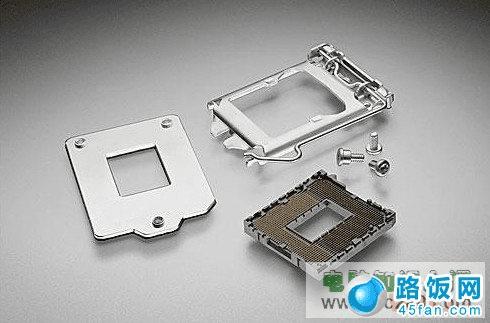

LGA接口内部是针脚

目前LGA接口主要有LGA 775、LGA 1156和LGA1366三种类型。顾名思义，“LGA”后面的数字就代表该接口含有的针脚数量，“LGA775”就表示具有775个针脚。目前支持 LGA 775接口的CPU主要有Core 2、Pentium E等处理器，支持LGA 1156接口的CPU主要有Core i3、i5、i7处理器（9系列除外），支持LGA1366接口的CPU则是Core i7和i9系列处理器。我们从接口型号就能大致判断该主板的性能水平和档次。

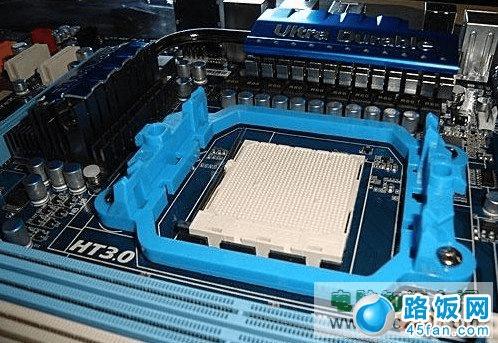

PGA接口内部是触点

PGA的全称是Pin Grid Array（插针阵列封装）。PGA是传统的主板接口方式，所有的针脚都在CPU上。目前主流的PGA接口有Socket AM2/AM2+和Socket AM3，其中采用Socket AM2/AM2+接口的CPU都有940个针脚，支持的型号主要是Athlon X2 5000、Phenom ⅡX4 940等DDR2时代的CPU。采用Socket AM3接口的CPU有938个针脚，目前AMD的新CPU均为AM3接口。

2.内存接口

内存接口相对来说比较单一，目前主流的内存只有DDR3和DDR2两种。从外观上来看，DDR3和DDR2内存插槽较为相似，不过观察即可发现，DDR3 插槽中间的小缺口比较“偏心”，而DDR2插槽的小缺口几乎位于正中央。特别是在一些既支持DDR2又支持D D R 3 的COMBO主板上，对比起来更明显。

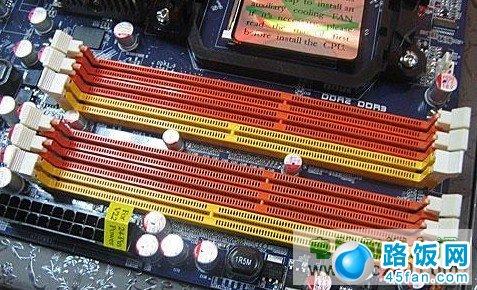

COMBO主板上对比DDR2和DDR3插槽的差异很明显

3.PCI-E接口

PCI-E接口可是主板上的接口大户了，它支持PCI-E显卡、声卡等设备，目前绝大多数显卡均采用PCI-E接口。在ATX或Micro ATX主板上，我们至少可以找到2～3个PCI-E接口，就算是Mini ITX主板也至少有一个PCI-E接口。要注意的是，PCI-E接口也有很多种，包括PCI-E 16x、4x、2x和1x。如何区分它们呢？很简单，看长度！越短的PCI-E插槽速度越慢、带宽越窄。比如PCI-E 2x插槽就比PCI-E 4x插槽短，速度也只有后者的1/2。不过，由于PCI-E规范非常自由，长的PCI-E插槽速度却不一定快。在一些多PCI-E 16x的主板上，往往只有第一个插槽可以达到PCI-E 16x的全速，剩下的几根插槽速度往往只有PCI-E 8x甚至4x。多PCI-E 16x插槽主要是为了组建多显卡系统方便而设计的，但不能认为每一个PCI-E 16x插槽都能达到全速16x的连接速度。总结一下就是：越短的插槽速度越慢，长插槽速度却不一定快。

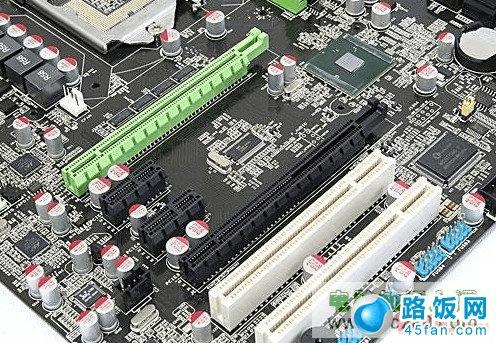

在外观上PCI-E 16x接口和PCI-E 1x接口的长度差异很明显

对显卡来说，带宽要求高，因此往往需要PCI-E 16x才能满足数据交换需求；而对网卡和声卡来说，对性能要求比较低，因此使用PCI-E 1x或者4x的接口就足以满足需求了。其实想来也很简单，PCI-E就像道路，大城市之间可以修建高铁、高速公路，小山村之间用一般的双向公路连接就可以了。

4.IDE接口

IDE接口是SATA接口的“老前辈”，目前采用IDE接口的设备已经很少见，但为了保持对老设备兼容，大多数主板还是会提供一个IDE接口。

5.SATA接口

SATA接口是连接硬盘和光驱的串行技术接口。它的体积很小，速度可不慢，目前主流的SATA 3.0Gb/s接口的数据带宽可达300MB/s，而最新的SATA 6.0Gb/s的数据带宽更是高达600MB/s。

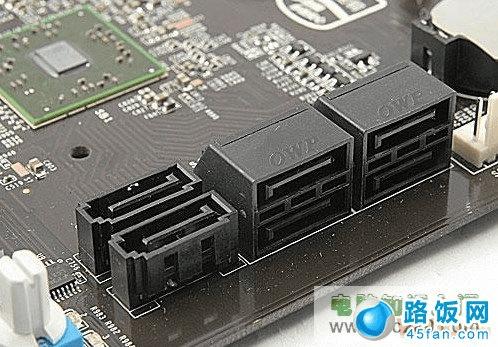

平行于主板的SATA接口可以避免SATA数据线和显卡冲突

细心的玩家会发现，主板上除了垂直于主板的SATA接口外，还有一种SATA接口扭转了90°，接口方向变为平行于主板。这种SATA接口的好处避免 SATA数据线与显卡在安装时发生冲突。
