电脑牛人组装笔记本电脑的过程

2014-09-08 10:11:53 来源:www.45fan.com 【

许多人对准系统都已经比较熟悉了,但是对于笔记本准系统 Barebone知道的朋友还不是太多,我们可以把它想像成为一个“裸体”笔记本,一款只提供了笔记本最主要框架部分的产品,像基座、液晶显示屏、主板等,其它部分诸如CPU、硬盘、光驱等就需要用户自己来选购并且安装了。甚至对处于框架位置显示屏、主板用户如果还不满意的话,厂家也会提供相应的侯选产品供用户选择,以满足我们DIY笔记本的这种终极乐趣。目前华硕、微星、精英等厂商都已经发布了多款这样的产品。我们这篇文章所介绍的打造个性化笔记本就是使用微星MS-1029 笔记本barebone为基础的。

笔记本能组装吗 (图解笔记本组装全过程)-路饭网
微星MSI MS-1029笔记本

在本文中,我们以微星MSI MS-1029笔记本准系统为DIY的对象,这是一款基于AMD 平台的笔记,主板使用了ATI芯片组 chipset、配备了ATI Mobility Radeon X700显卡、双层DVD刻录机和15.4-inch WXGA宽屏LCD 。接下来我们所要做的就是为MSI MS-1029笔记本准系统选择合适的处理器、硬盘、 Mini PCI WLAN无线网卡和内存。根据应用需要,我们选择了下面的这些配件:

处理器: AMD Turion 64 Mobile Processor Model MT-37 (2.0 GHz) 趸

无线网卡:MSI Wireless LAN Card (802.11b/g) with Bluetooth

内存 :OCZ 512MB DDR400 (PC 3200) SODIMM Memory (2 x 512MB)

硬盘 :Western Digital Scorpio 2.5-inch 80 GB Hard Disk Drive (WD800VE) - 贫

这次实战我们使用了基于AMD平台的产品,如果你不喜欢还可以另外选择英特尔平台的笔记本准系统,下面就让我们来看看如果自己动手来DIY自己的笔记本吧。

实战CPU的安装

笔记本能组装吗 (图解笔记本组装全过程)-路饭网

热管散热器、处理器和 CPU 风扇

笔记本能组装吗 (图解笔记本组装全过程)-路饭网

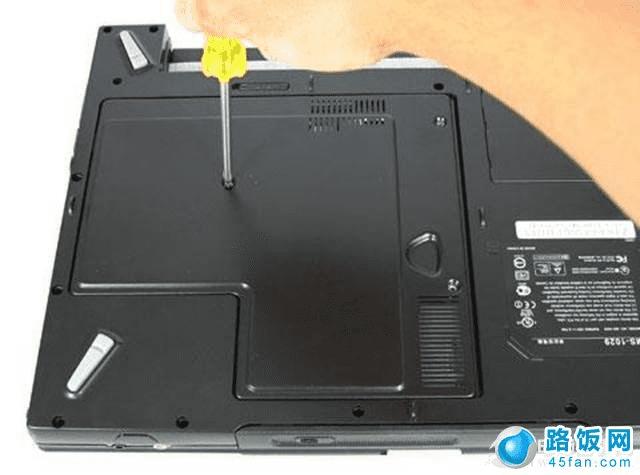

首先将笔记本反置,找好合适的螺丝刀

笔记本能组装吗 (图解笔记本组装全过程)-路饭网

使用螺丝刀将CPU部分的档板卸下来,这步非常简单,我们在谈笑中就可以轻松完成

笔记本能组装吗 (图解笔记本组装全过程)-路饭网

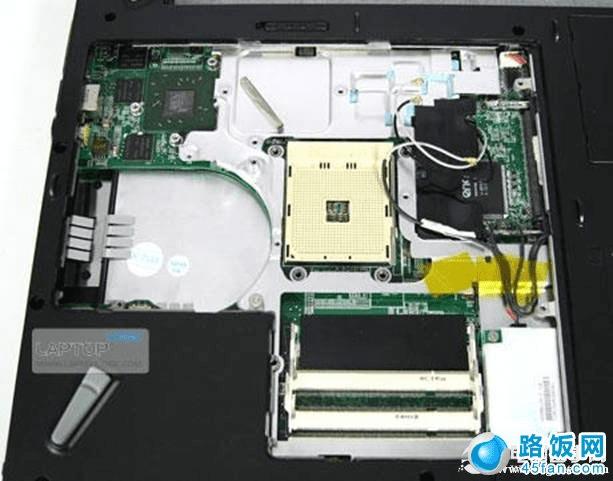

卸下档板我们就可以看到里面的庐山真面目了

笔记本能组装吗 (图解笔记本组装全过程)-路饭网
CPU插槽

中间是CPU插槽,CPU上侧和左侧凹下去的部分是安装热管散热器和风扇的位置。而CPU的右侧和下侧则分别是Mini PCI无线网卡和内存的空间。

笔记本能组装吗 (图解笔记本组装全过程)-路饭网

接下来开始安装CPU,首先要将CPU插座右侧的杠杆拉起上推到垂直的位置

笔记本能组装吗 (图解笔记本组装全过程)-路饭网

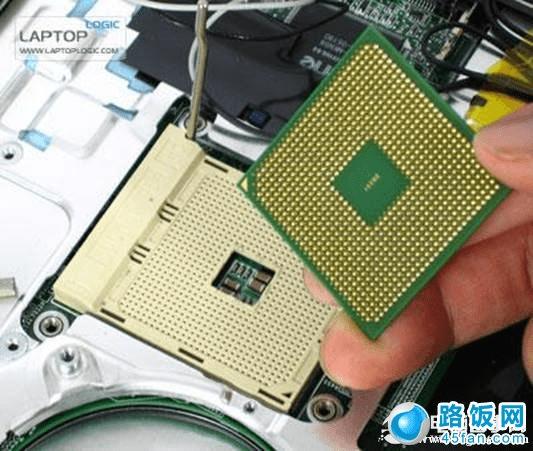

取出CPU,把CPU上的针脚缺口与插座上的缺口对准就可以将CPU安装好了。

笔记本能组装吗 (图解笔记本组装全过程)-路饭网

现在我们再将右侧的杠杆放回原位CPU就安全的安装在CPU插座上了

笔记本能组装吗 (图解笔记本组装全过程)-路饭网

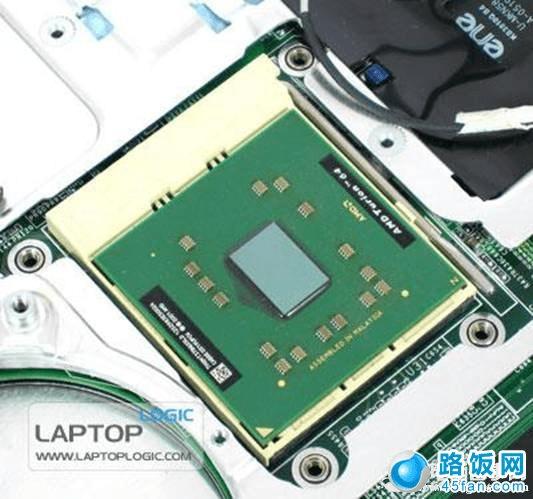

这是安装好的CPU,让我们先抽空欣赏一下。 实战热管散热器和风扇的安装CPU安装好了,接下来就是安装热管散热器和风扇了,热管同时为CPU和显卡提供散热。

笔记本能组装吗 (图解笔记本组装全过程)-路饭网
