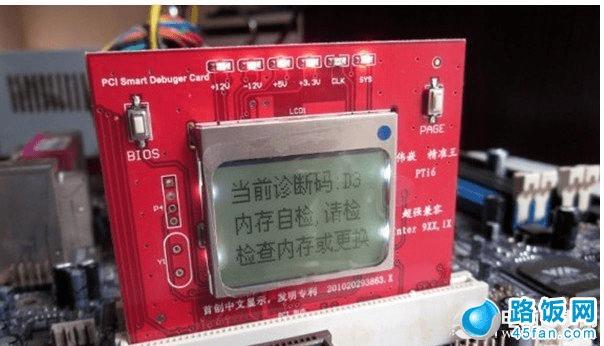

维修主板一般都要用到主板诊断卡，目前市面上的主板诊断卡都是大同小异，有的只是个别的功能差异，今天小编就来讲讲如何使用诊断卡，下面介绍的的使用方法是比较通用的。

１、诊断显示代码。

２、关电源，取出所有扩展插卡。

将诊断卡插入ISA槽或PCI槽（注意：诊断卡的的元件面朝向电源。若插反，本卡和主板不会损坏，但都不工作。）

３、开电源，检查各发光二极管指示是否正常（其中BIOS信号灯可能闪烁）。

４、如果不正常，关电源，参照以下“指示灯功能速查表”排错，排错完毕后返回第3步。

RUN灯（总线脉冲）——若主板运行指令，此灯会闪亮，否则不亮。

CLK灯（总线时钟）——台式机的ISA、PCI或笔记本电脑的MiniPCI总线的CLK信号。

BIOS（BIOS读信号）——当诊断卡插在ISA总线槽上时，主板运行时对BIOS有读操作时就闪亮。而四码诊断卡则与此相反。

IRAY（主设备准备好）——有IRAY信号时才亮，否则不亮。

FRAME（帧周期信号）——PCI槽或MiniPC槽有循环帧信号时灯才闪亮。

OSC（ISA振荡）——是ISA槽的主振荡信号，空板通电则应常亮；否则主板的晶体振荡电路不工作，而无OSC信号。

RST（复位）——开机或按了RESET开关后亮半秒钟熄灭属正常；若不灭常因主板上的复位插针错接到加速开关或错接短路器，或复位电路坏。

12V（电源）——空板上电则应亮。否则无此电压或主板有短路。

-12V（电源）——同上。

-5V（电源）——同上（只有ISA槽才有此电压）。

5V（电源）——同上。

3.3V（电源）——台式微机的PCI和笔记本的MiniPC槽特有的3.3V电压，空板上电则应常亮，有些主板的PCI槽或MiniPC槽无3.3V电压，则不亮。

５、检查POST代码是否有错。

６、如果有错，关电源，根据“POST代码含义”排错，排错完毕后返回第３步。

７、关电源，插上显卡、I/O卡、硬驱及扩展插卡后，再开电源，检查POST代码。

 ８、如果POST代码有错，关电源，根据“POST代码含义”排错，排错完毕后返回第３步。

９、检测结果正常。则应自检成功。如果仍不能引导操作系统，应该是软件问题（或是磁盘驱器、磁盘控制器、DMA电路故障等）。

 补充：主板诊断卡也叫post卡，是维修主板的必备工具，主板BIOS在每次启动时，都会对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格的测试，并分析硬盘系统配置，对已配置的基本I/O设置实现初始化，一起正常后，再引操作导系统。主板诊断卡的工作原理就是利用主板BIOS内部自检程序的检测结果，通过代码一一显示出来，从而找到电脑主板故障。
