Solidwork中齿轮的几种画法

solidwork中齿轮的三种方法都有什么?

一、GEARTRAX2007插件工具

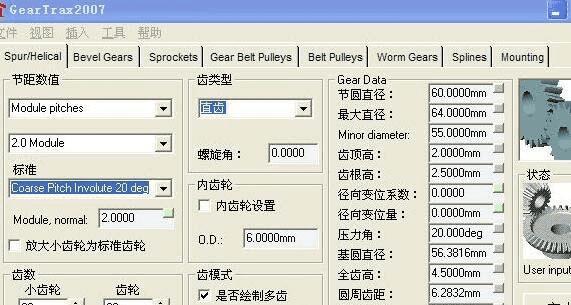

在sw2007中调入,快速生成一对齿轮,精确齿形,可加入变位、齿宽等。同时还能生成同步轮、皮带轮、链轮、锥齿轮、蜗轮蜗杆等。SW2008中暂不支持。(图中m2,Z30,x0.8)

solidwork中齿轮的三种方法都有什么?

solidwork中齿轮的三种方法都有什么?

二、FNT三维齿轮插件

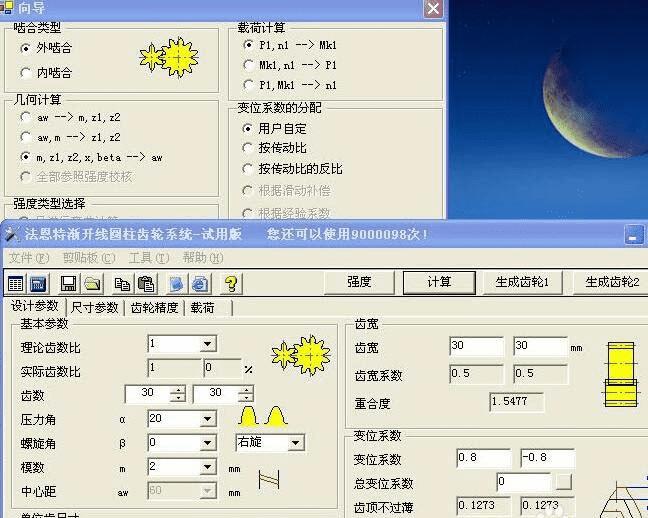

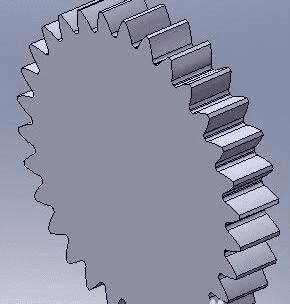

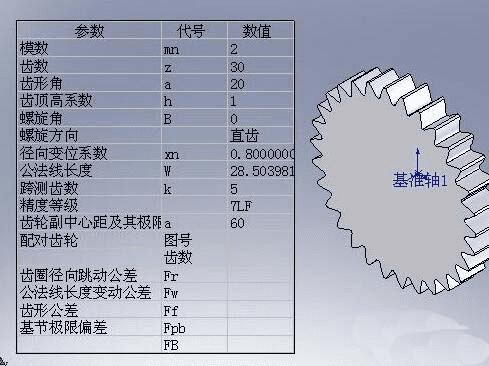

齿轮副设计工具,精确齿形,可加入变位、齿宽等,可进行强度校核和生成检验公差值,同时生成齿轮设计报告,是齿轮三维设计的理想工具。(图m2,Z30,x0.8)

solidwork中齿轮的三种方法都有什么?

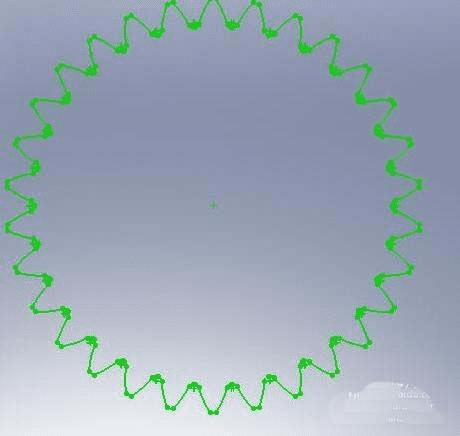

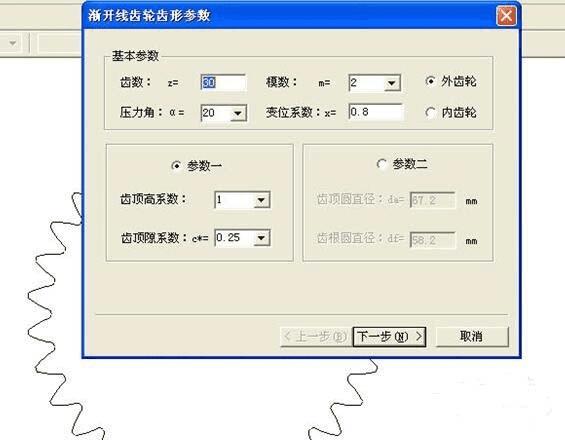

引入CAXA中渐开线齿形草图到SW中后拉伸

solidwork中齿轮的三种方法都有什么?

准确的齿形和变位,可多次引入生成多联齿轮,但操作麻烦。(图m2,Z30,x0.8)

solidwork中齿轮的三种方法都有什么?

solidwork中齿轮的三种方法都有什么?

三、toolbox中自带齿轮工具

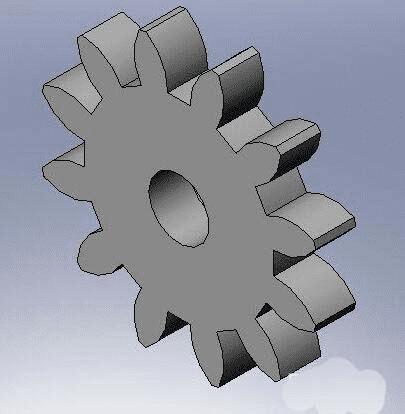

齿形为圆弧近视,无变位,一般场合使用。

solidwork中齿轮的三种方法都有什么?

在利用solidworks设计齿轮时,总结了这几种齿轮的画法,供同行们参考
