在UG10.0三维模型中使用打孔命令的方法

UG10.0中绘制三维模型很简单，想要给三维模型打孔，该怎么打孔呢？想摸我们就来看看详细的教程。

UG10.0的打孔命令已和NX5之前的命令不一样了。

方法一：空命令

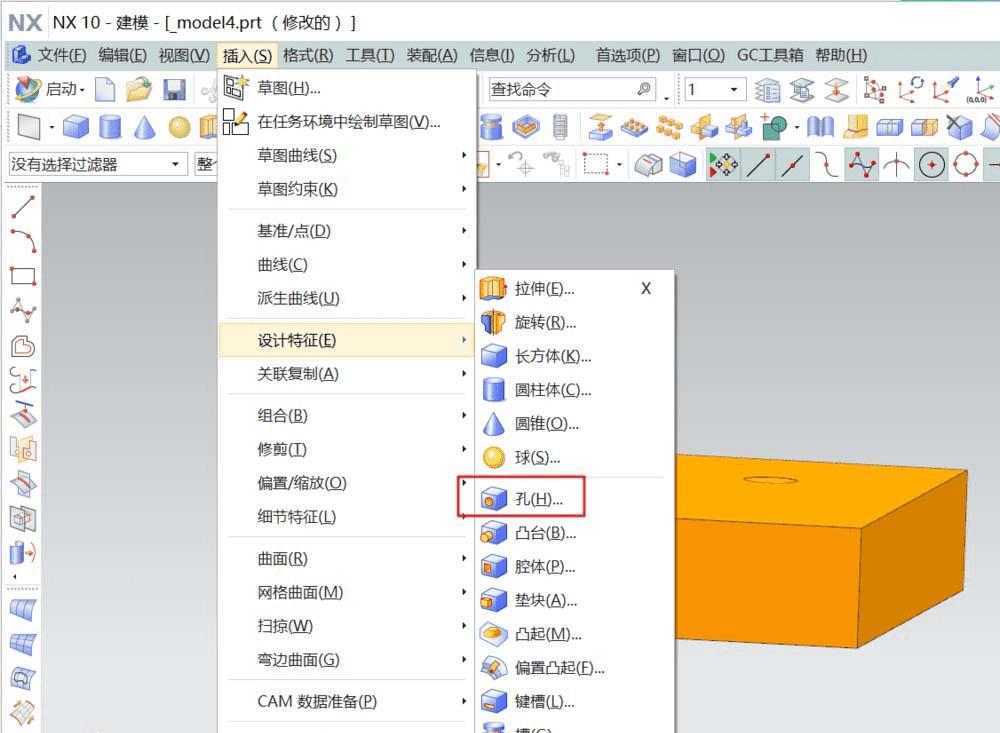

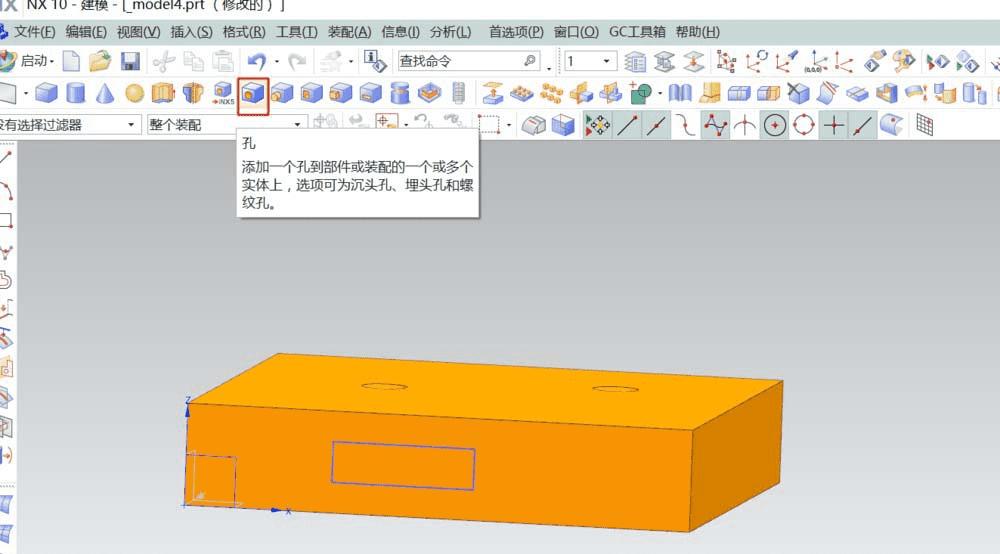

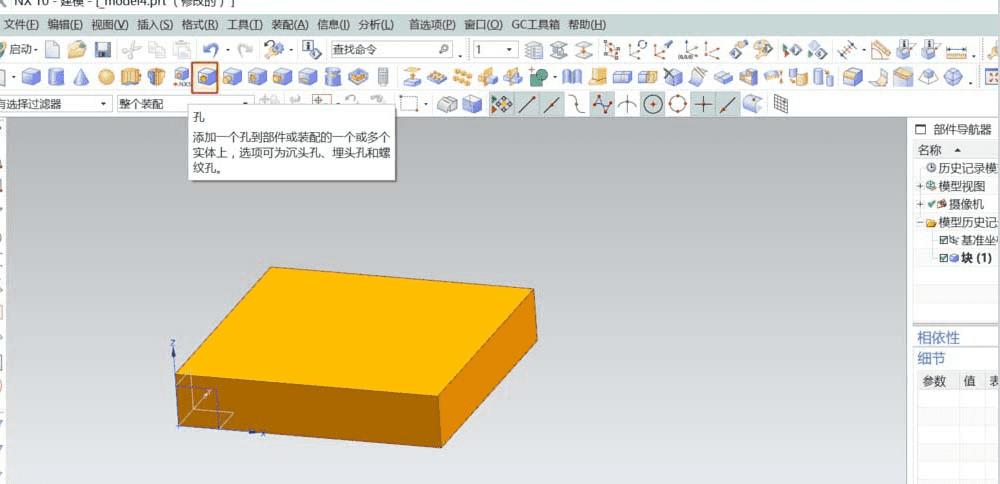

1、新建模型文件，随意建一立方体。在菜单栏插入项选设计特征找到孔命令，打开。

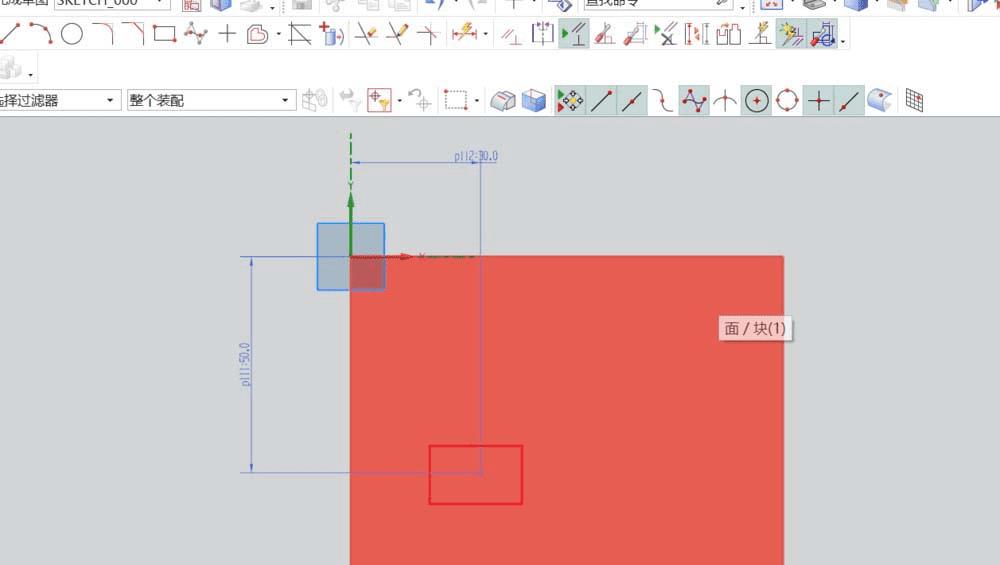

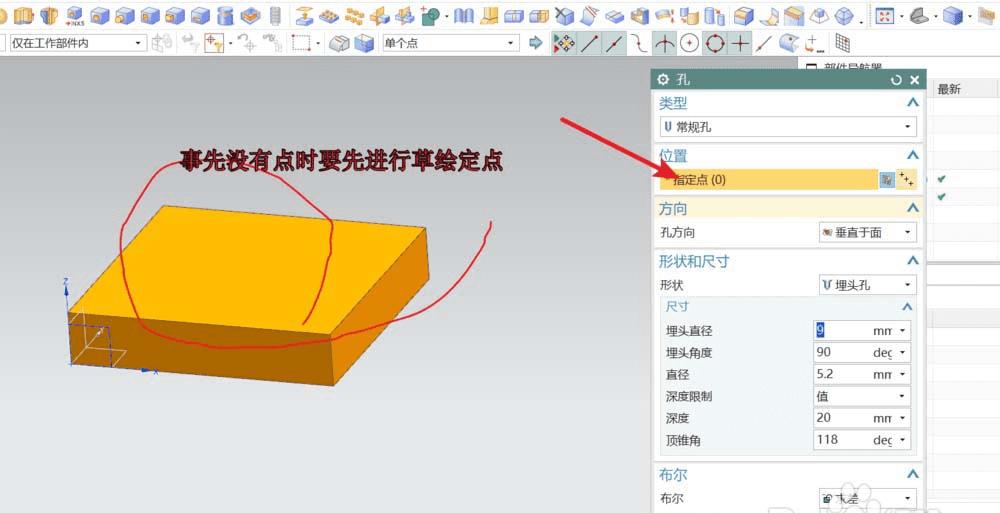

2、新版本的孔命令有二种情况进行，一是没有作好打孔辅助点的情况下。在想要打孔的平面上进行草绘打孔的定位点。可以是多个点的草绘。

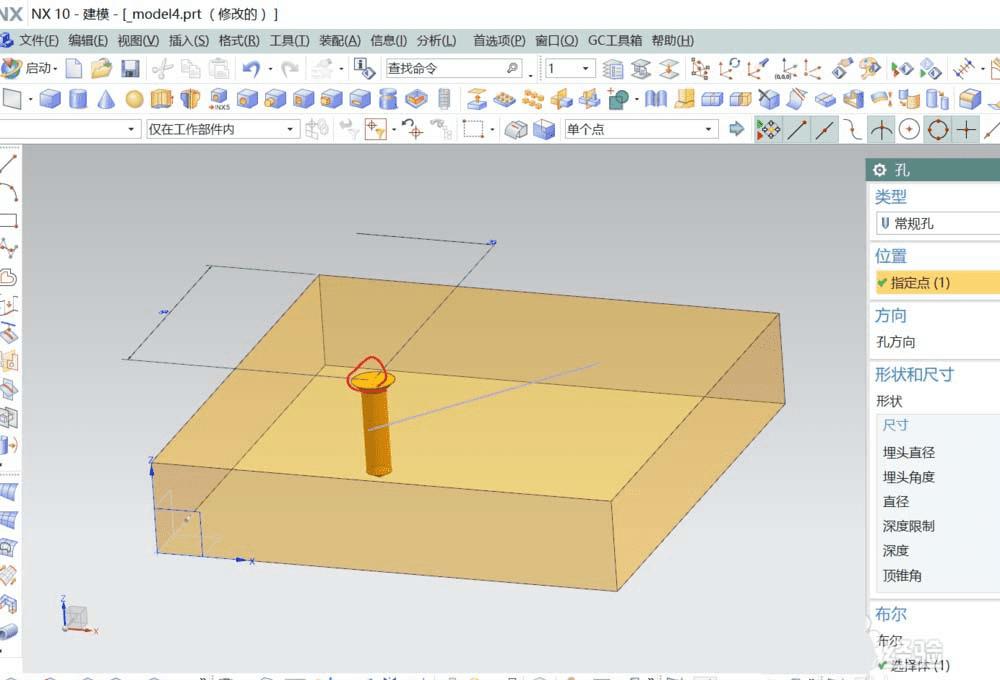

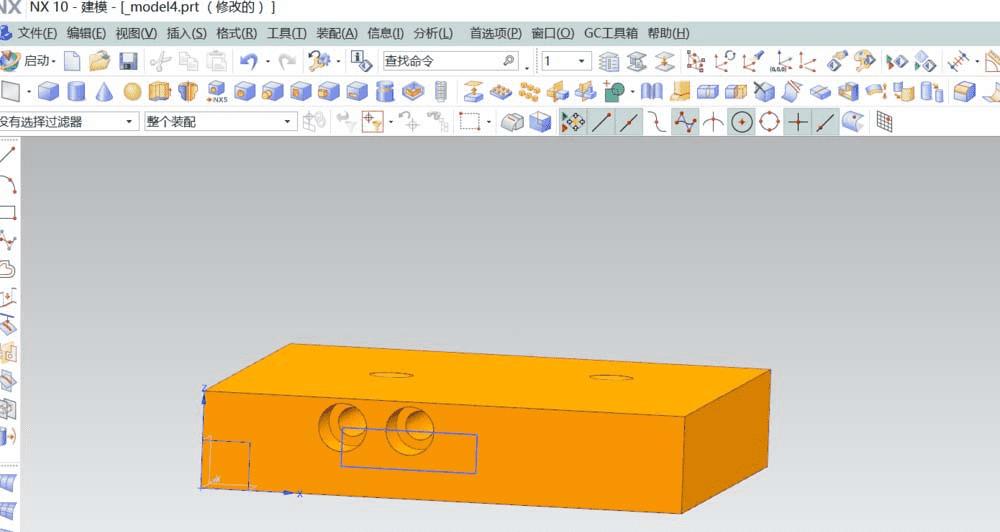

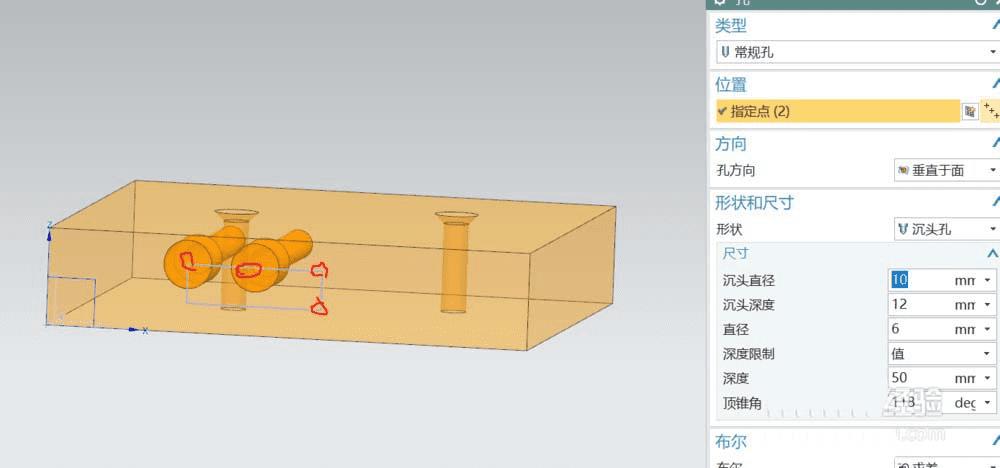

3、完成草绘后退出，回到打孔对话框设置相应的参数点完成即可得到想要的孔。如果要修改，双击孔特征就会退回到孔的创建对话框，可进行修改编辑。

方法二：先作好辅助点。

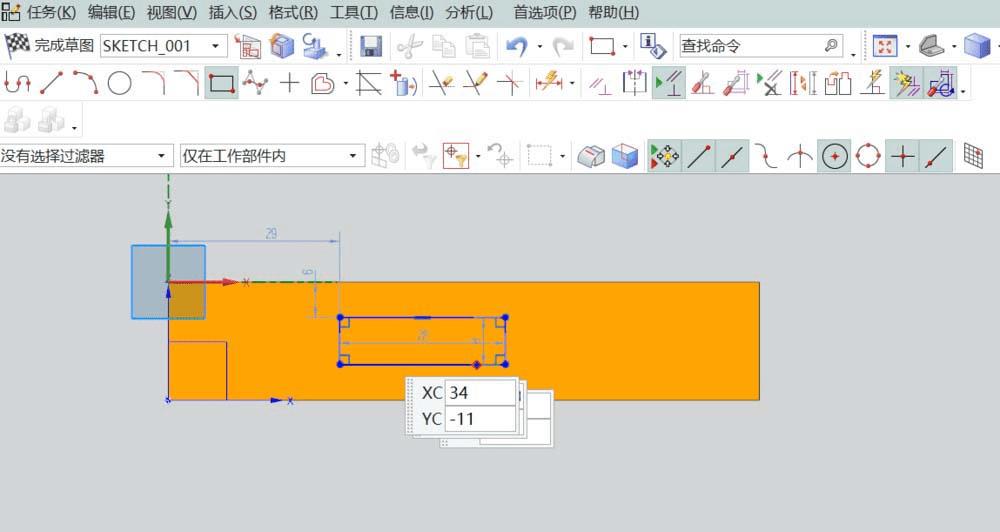

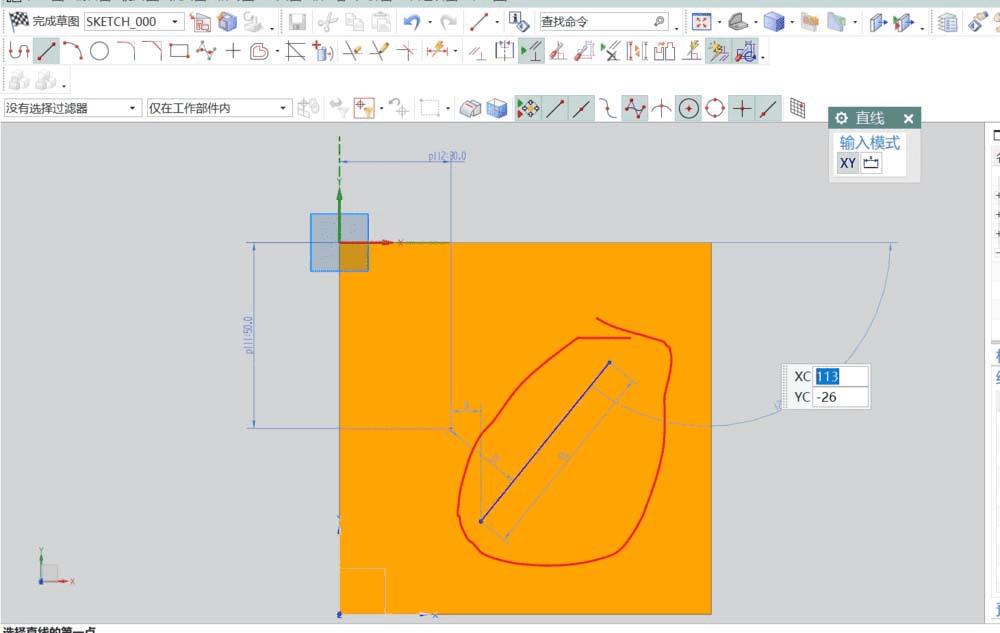

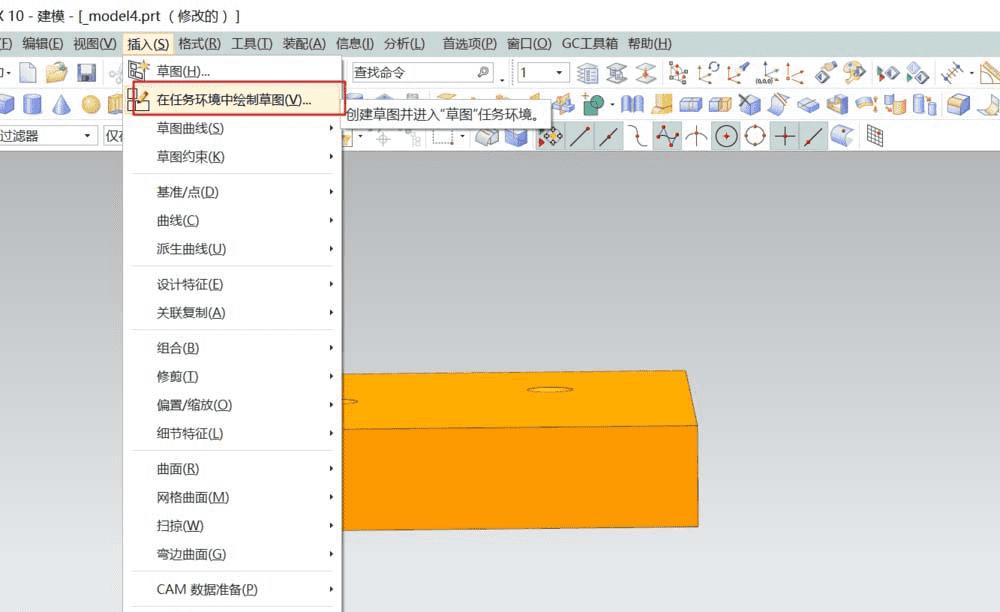

1、在菜单栏选插入---在任务环境中绘草图。选要打孔的面进入草绘模式，在里面绘制好点辅助线，可以是点也可以是线；

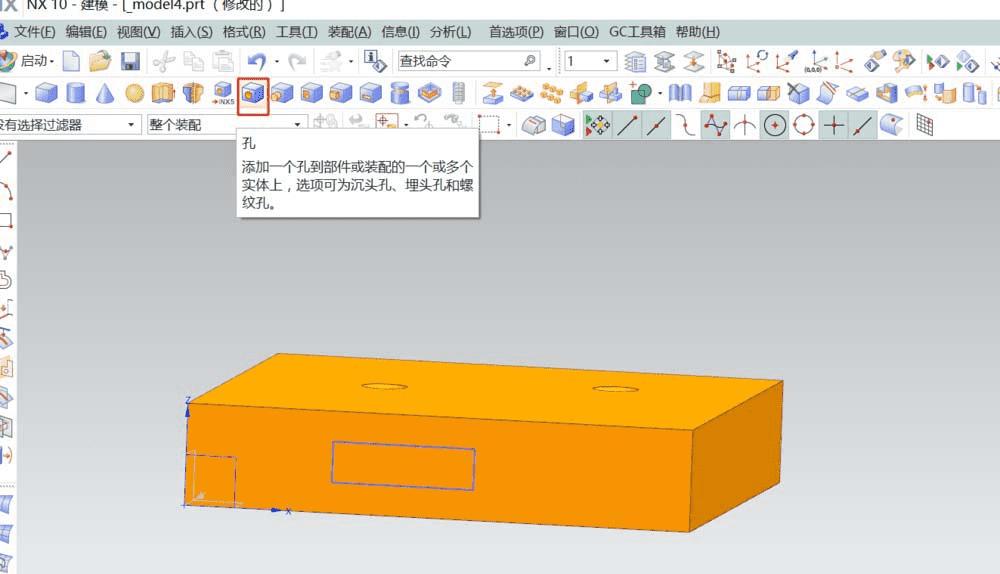

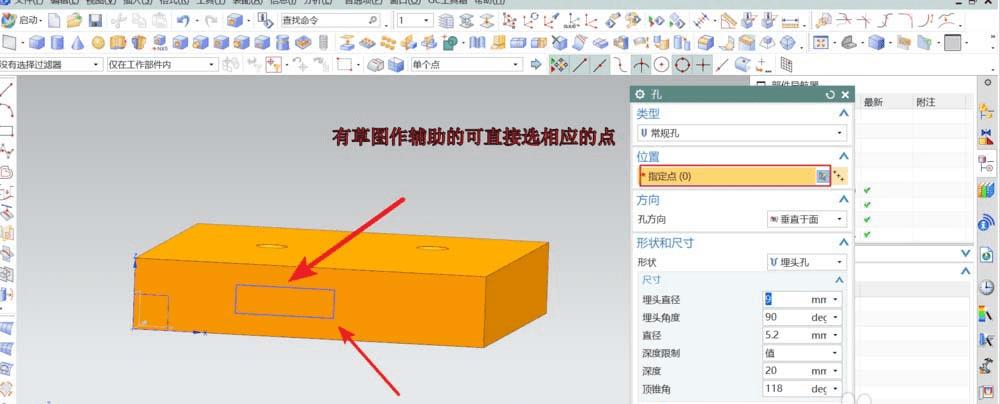

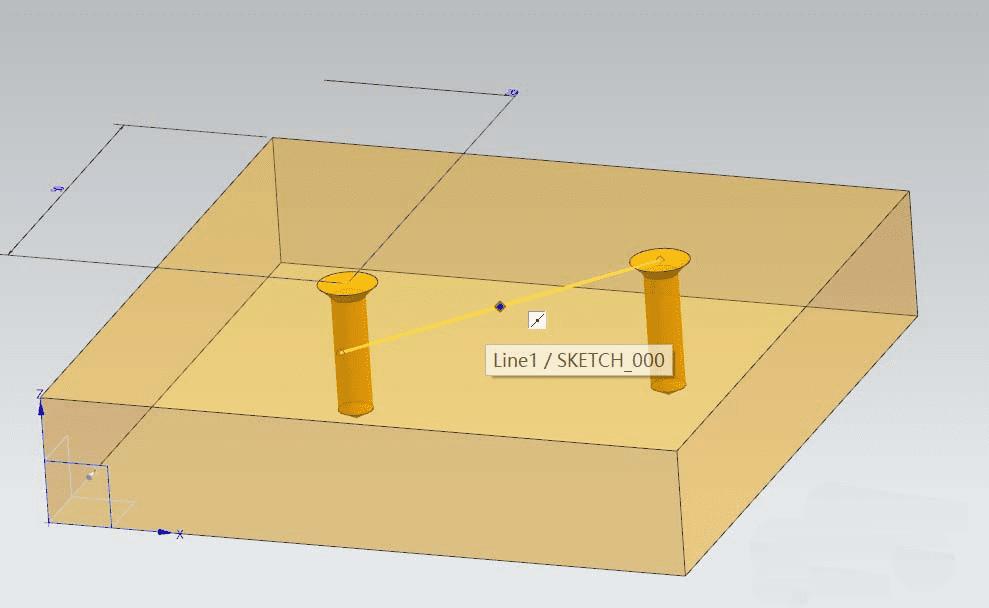

2、完成草图后退出。这时才选用打孔命令，在弹出的打孔对话框中进行点的指定，这个点可以是单个点也可是线上的点。要修改点的位置直接修改草图就可以了。
