如何使用UG装配不剖切其他组件？

ug图纸中装配件投影剖视图的时候，在众多的组件中有的组件是不需要剖切的，该怎么不剖切其它组件呢？下面我们就来看看详细的教程。

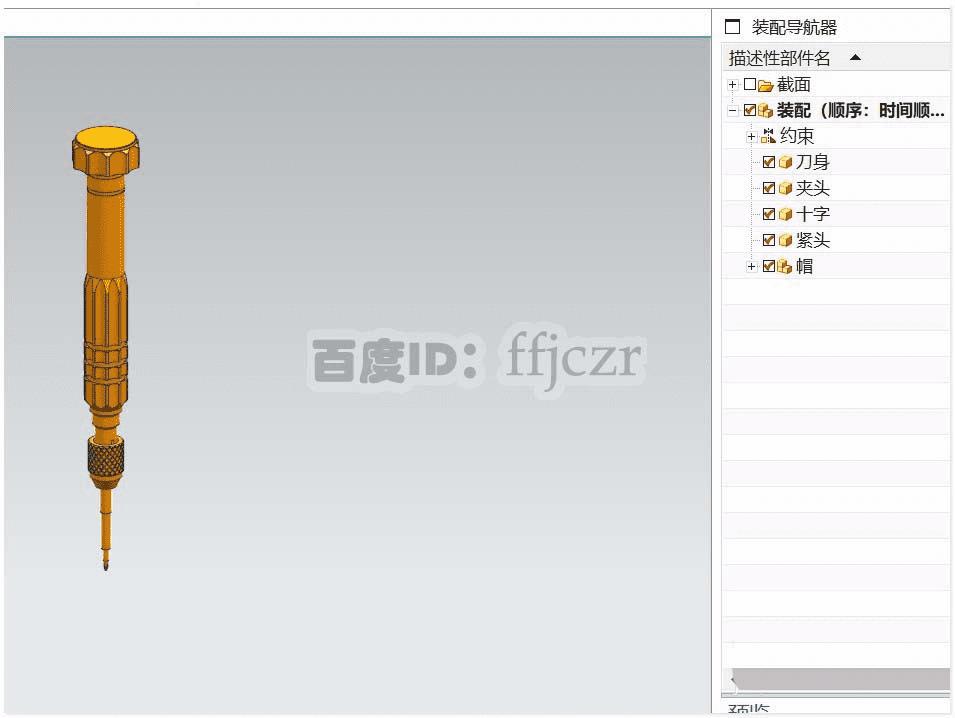

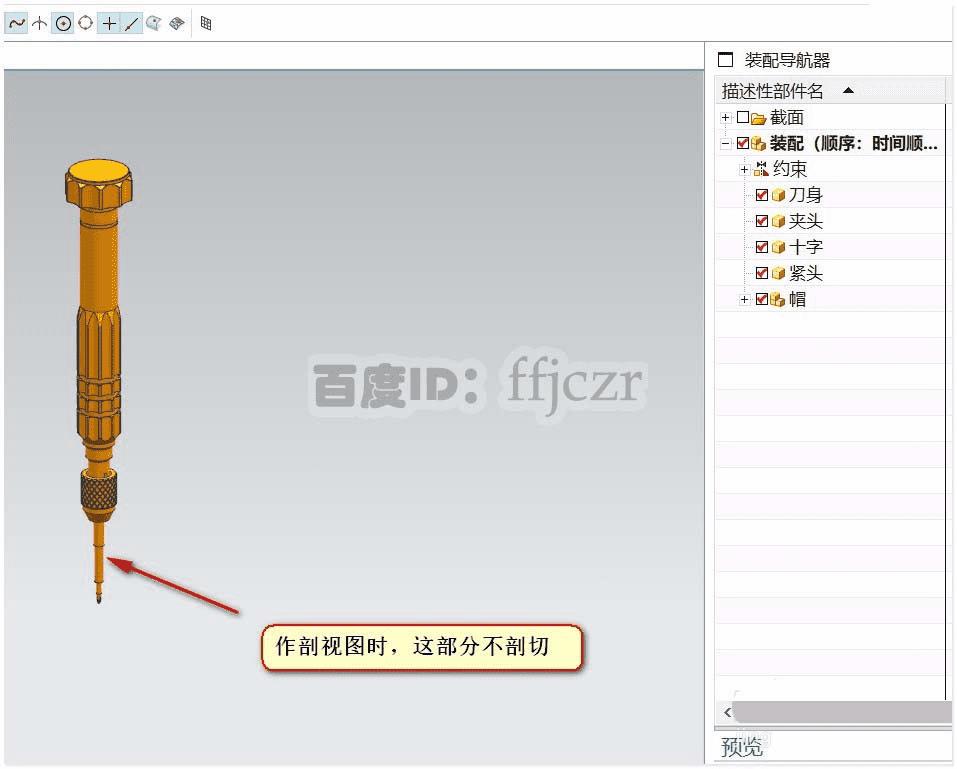

1、这里用一个简单的装配件来作说明。该装配件为组合式螺丝刀，当对装配件进行剖切时，刀头部分是不用剖切出来的。

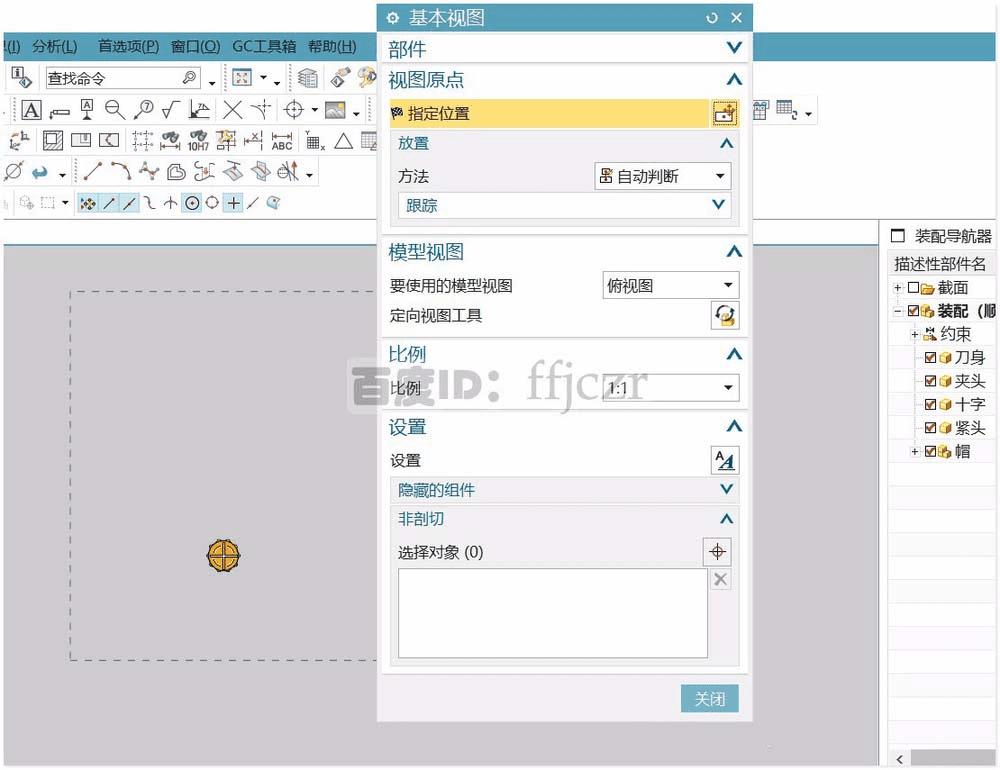

2、按“Crtl+Shift+D”进入工程制图模式，先创建一个基本俯视图。这里只作说明标题的内容，其它流程省略。

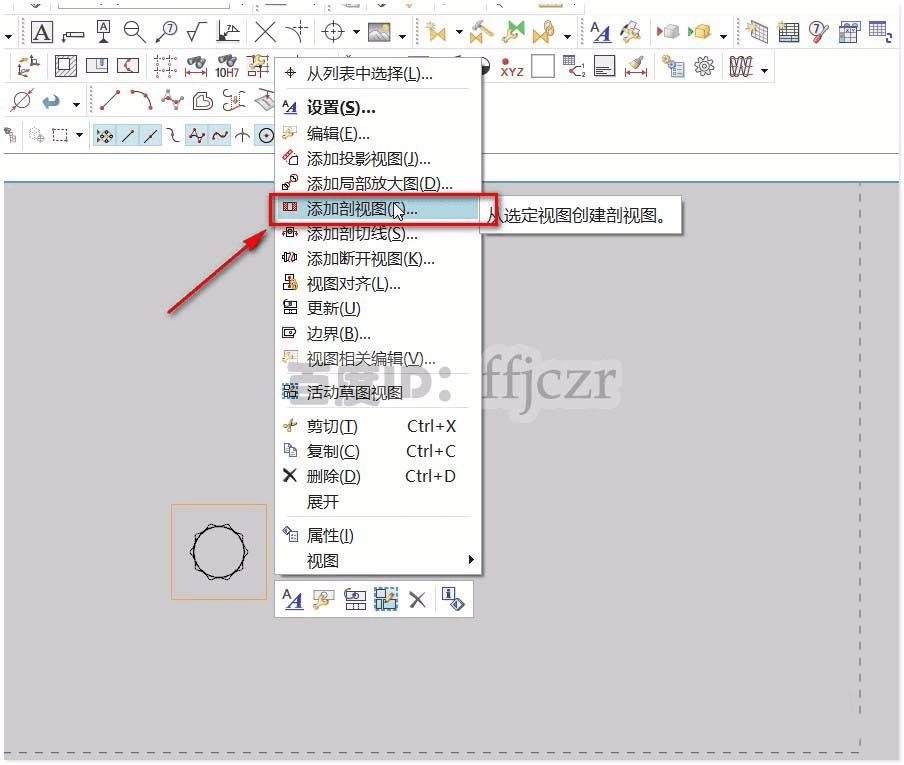

3、在生成的俯视图图框处点右键，在弹出的对话框中选择“添加剖视图”。

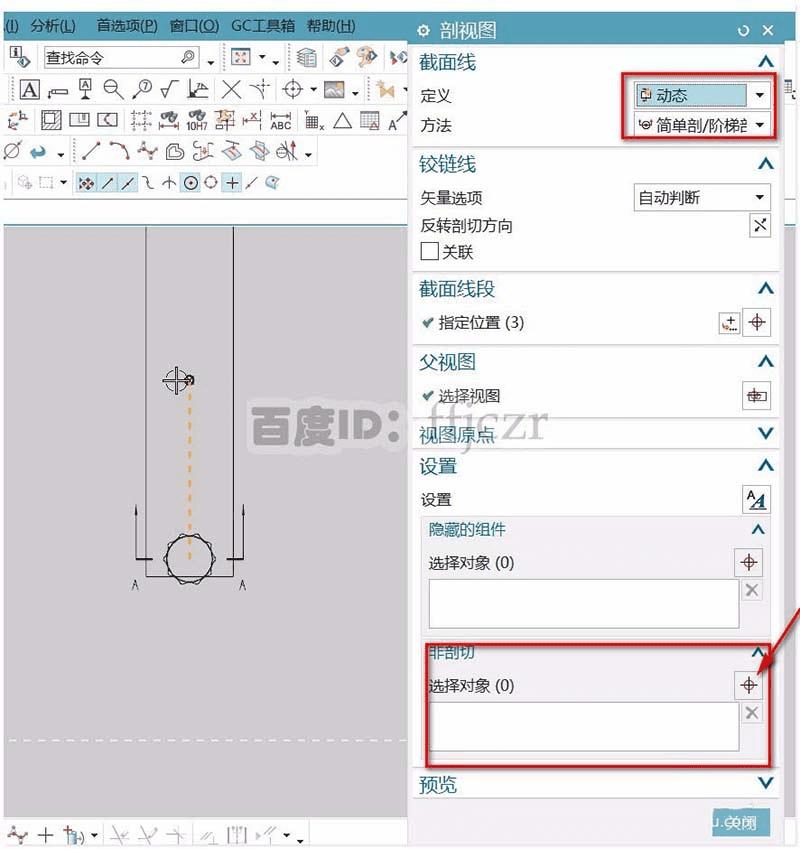

4、在剖视图对话框中，点开设置选项；在展开的选项中有“非剖切”选项。这里就是对组件剖切进行分离了。

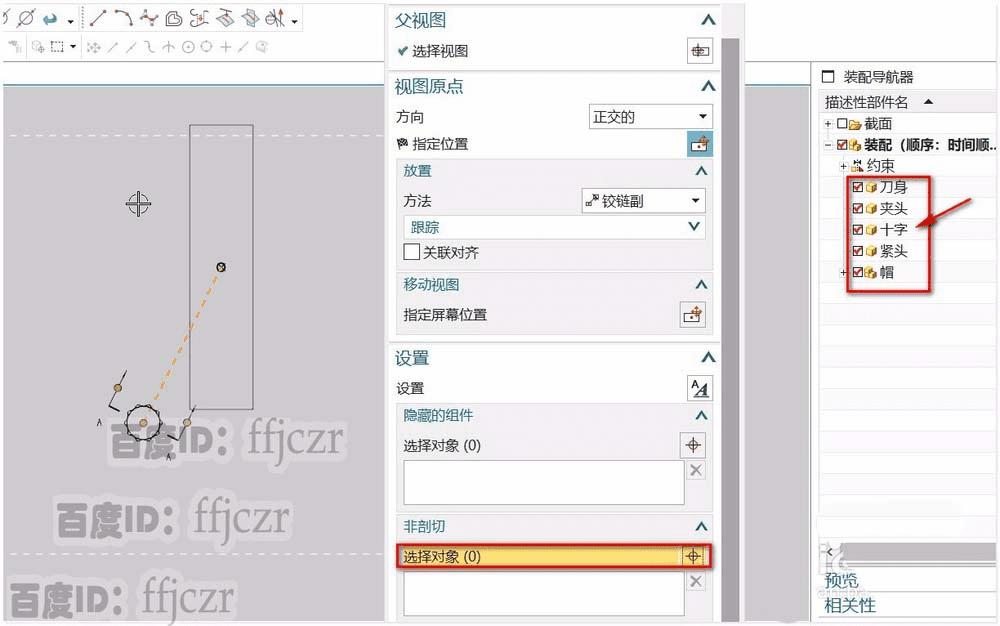

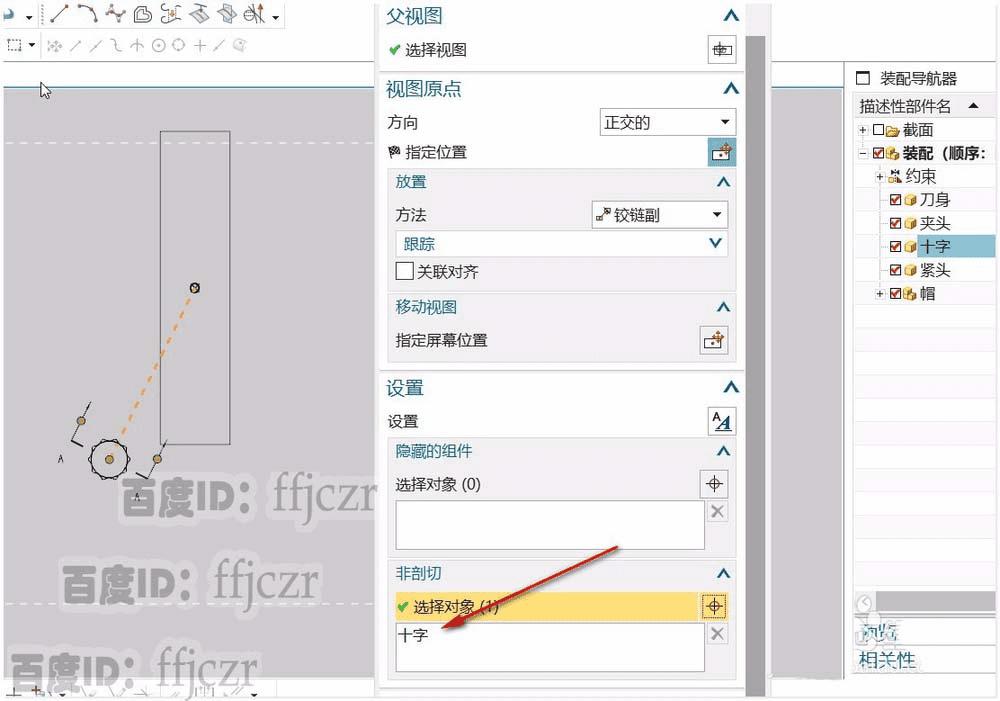

5、鼠标点击非剖切选择对象，鼠标处于选择对象状态。这时到装配导航器中选择不进行剖切的组件。点选后，组件加入到非剖切的选框列表中了。这个列表可以有很多组件。

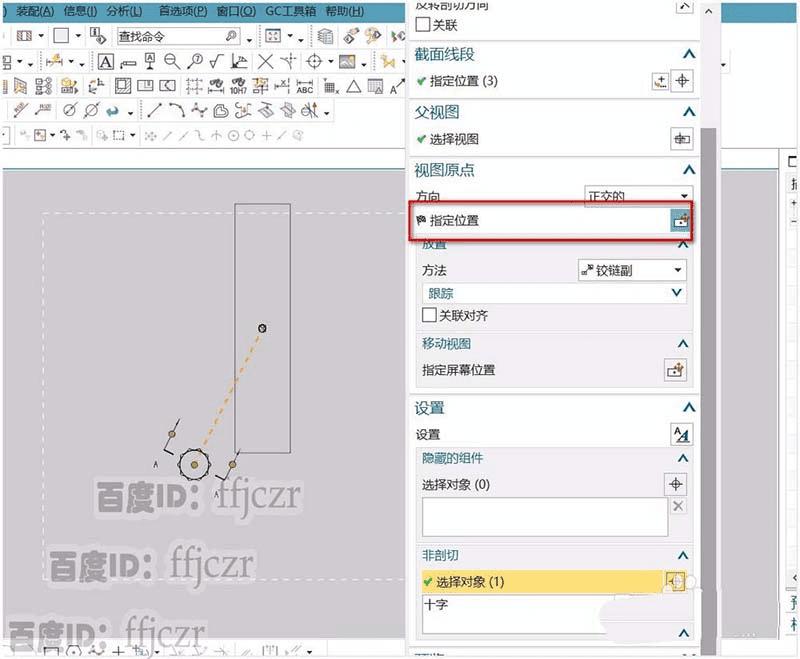

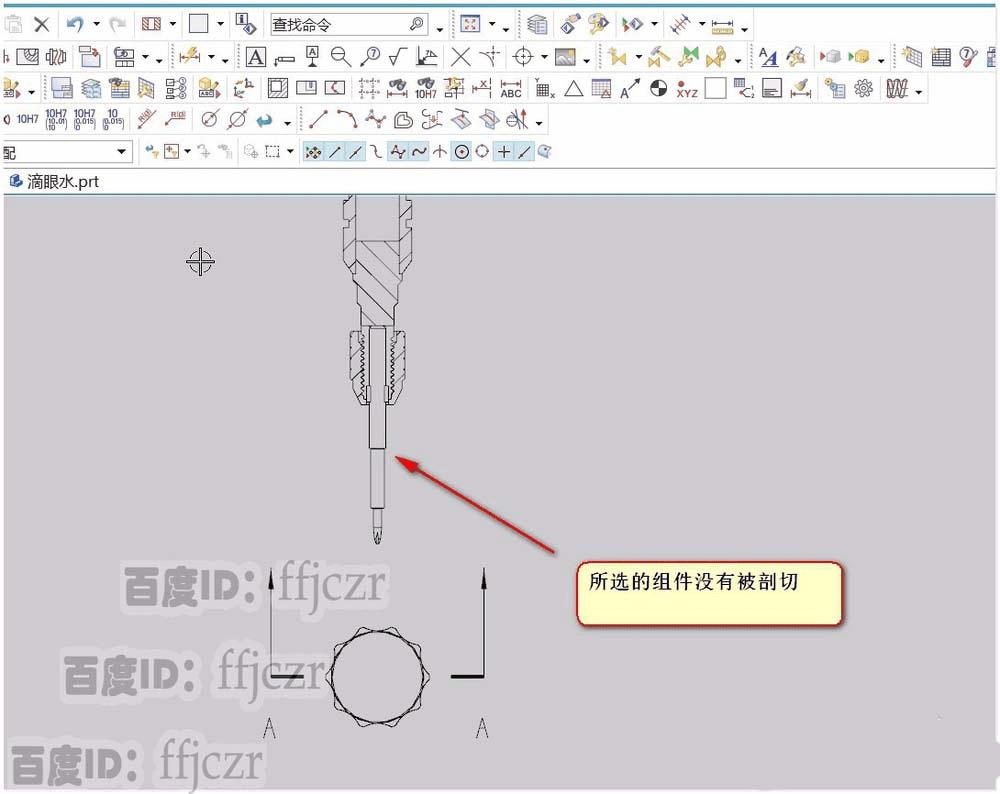

6、选择完成后，点对话框中的指定位置，用鼠标确定要生成的视图所在位置即可。从图中可以看出，选为非剖切对象的螺丝刀头没有被剖切。目的达到啦！
