tplink路由器内置的交换机功能详解

2012-09-17 09:56:02 来源:www.45fan.com 【

目前市场中绝大多数家用路由器并不具备交换机端口统计、端口流量监控、当前端口状态以及Port VLAN功能。

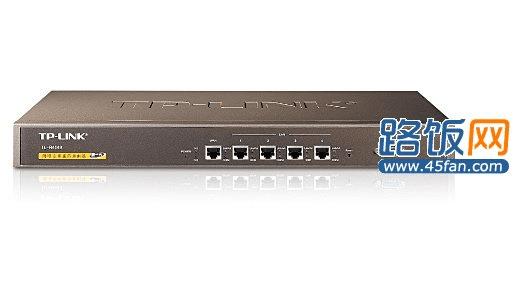

R4149
R4149


笔者以tplink R4149为例,此路由器的定位是网吧或小型企业网专用路由器,此款路由器支持以下功能:

1、支持带宽控制、连接数限制

2、支持IP与MAC绑定,有效防范ARP攻击

3、支持端口监控、流量统计

4、WEB界面管理、配置简单

上述功能中,1、2、4不做详解,因为目前大部分路由器都支持这些功能,笔者主要针对端口监控,流量统计进行详解。

如下图所示:

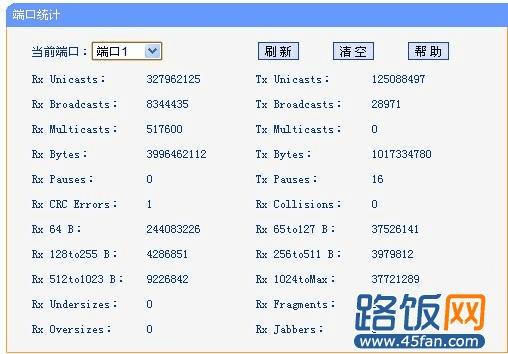

1)端口统计包括每端口收发数据包字节数,当前使用率、广播包数量等等,如下图所示:



2)端口监控:可以对当前端口进入“输入输出监控”并可以设定“被监控端口,如下图所示;

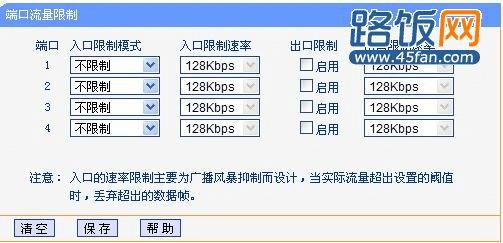

3)端口流量限制:故名思义,指对当前网络入口、出口网络速率进行控制,可以自由设定端口出入值速率,对管理网络有很大益处。如下图所示:

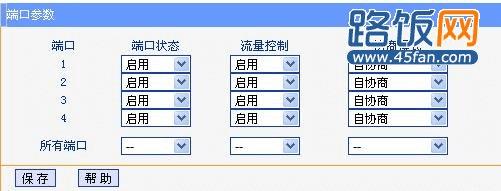

4)端口参数:可以对当前路由器端口状态、流量及双工模式进行控制。

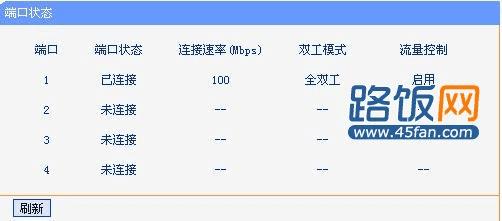

5)端口状态:是指当前局域网端口与外网连接的状态,如下图所示:

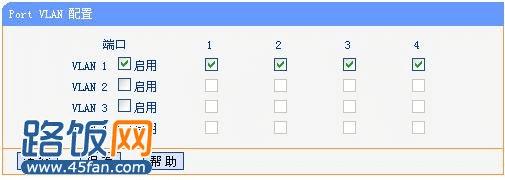

 6)Port VLan:Port VLAN是基于端口的VLAN,处于同一VLAN的端口之间才能相互通信,可有效地屏蔽广播风暴,并提高网络安全性能。基于端口的VLAN具有实现简单,易于管理的优点。 说明:Port VLAN一般适用在同一个交换机下的VLAN划分,若是跨交换机的VLAN划分则需使用基于802.1Q的TAG VLAN。



总结:以上就是关于路由器内置的交换机端口详解就到此结束了,相信通过此教程对该功能有一个详细的了解了。
