如何安装cpu风扇?安装cpu风扇的图文方法和教程大全(3)

2014-04-12 16:06:26 来源:www.45fan.com 【

◇AMD(AM3、AM2+接口)原装风扇的安装注意点:

◆首先散热器安装前的准备工作做好;

◆将散热器扣具上的拉杆复位;

◆按压压杆,将散热器扣好,并垂直插好风扇电源接口;

◆卸载处理器时一定要先拔下风扇电源接口,再向上拉起拉杆进行风扇拆卸。

产品:酷睿i5 2300(盒) Intel CPU 第三方CPU散热器安装的准备工作

如今超频玩家都喜欢改装散热器,第三方散热器具有导热性能好,静音效果佳的特点。笔者下面就给大家介绍一款第三方的CPU散热器安装方法,选用的是NZXT的HAVIK 140 双风扇散热器.

第一步:整理散热器主件及附件

DIY散热器及其配件
DIY散热器及其配件

散热器及其配件,该散热器采用了双风扇,其散热效果不错,风量十足。对于双风扇的安装可以根据自己的需求。

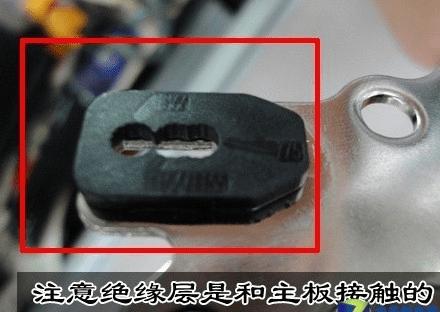

散热器绝缘层
散热器绝缘层

这款散热器绝缘层带有处理器接口型号标识,方便用户安装散热器。该散热器支持3款接口处理器,所以用户在安装散热器的时候要选择正确的接口上螺丝。

螺丝一定要完全宁进背板插孔内,确散热器稳定运行。
螺丝一定要完全宁进背板插孔内,确散热器稳定运行。

螺丝一定要完全宁进背板插孔内,确散热器稳定运行。

产品:酷睿i3 2100(盒) Intel CPU 第三方CPU散热器底座的安装

第二步:将散热器主板底座安装好

先将散热底板固定在主板中
先将散热底板固定在主板中

底座要与主板的四个插孔对齐,四个螺丝与主板插孔逐个对齐后才可完全插入。

固定好的散热架在主板背部效果
固定好的散热架在主板背部效果

背板安装完毕后,应该是这样的。

第三步:组建板卡正面固定支架

给四个螺丝安装四核相应的螺丝底托,底托需要用户耐心逐个拧紧
给四个螺丝安装四核相应的螺丝底托,底托需要用户耐心逐个拧紧

将主板翻到正面,正面水平向上给四个螺丝安装四核相应的螺丝底托,底托需要用户耐心逐个拧紧方可。

上辅助扣具
上辅助扣具

上辅助扣具,如上图所示。稳固扣具的插孔选择需要与底板扣具的一样,需要依据处理器接口的型号而选择。

给辅助扣具的边缘四个固定点安装上固定螺丝
给辅助扣具的边缘四个固定点安装上固定螺丝

注意,此步骤是给辅助扣具的边缘四个固定点安装上固定螺丝。

产品:酷睿i3 2100(盒) Intel CPU 第三方CPU散热器安装

第四步:安装散热器

安装散热器时先要把硅脂涂抹均匀于散热器上,然后轻轻放到CPU扣盖上方。

将CPU风扇固定在辅助扣具上
将CPU风扇固定在辅助扣具上

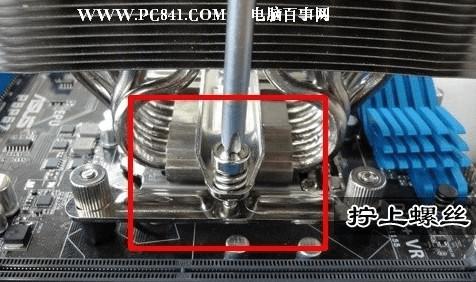

将散热器固定到CPU扣盖上方,用螺丝刀将附件中的扣盖拧紧在辅助扣具上。

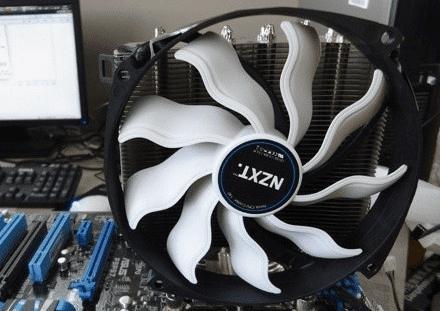

CPU风扇安装
CPU风扇安装

安装风扇,该产品风扇采用了橡胶扣具,简简单单如图所示安装散热风扇只需两步。

CPU散热风扇这样卡住
CPU散热风扇这样卡住
CPU散热器安装完毕
CPU散热器安装完毕

在安装第三方散热器时一定要注意,均匀涂抹附带的硅脂。硅脂可以让处理器与散热器之间传递热量,对散热起到催化的作用。

◇第三方风扇的安装注意点:

◆首先散热器安装前的准备工作做好,整理出散热器所附带的零部件;

◆将背板的螺丝按照指定接口插好;

◆固定好背板扣具和主板正面扣具;

◆先安装散热器,后安装散热风扇,最后拧紧扣具螺丝,让散热器固定;

◆将散热器风扇电源垂直接到主板CPU风扇电源接口。

结束语:本教程小编介绍了三种不同的CPU风扇的安装方法,撑握了这三种方法,基本上所有的风扇拿来就可以装了。
