装机时,机箱背线如何走?DIY主机走背线与理线的方法和教程(3)

2014-04-27 23:33:35 来源:www.45fan.com 【

背板走线两步即可完成

有些用户的机箱也支持电源下置,但镂空位置可能和我们本次讲解用的机箱不太相同,或者主板的接口位置不同。这个还请大家举一反三,背板走线的优势就在于,根据主流主板的设计。我们常用的接口都被安排在主板的边缘,这样我们将过长的线缆和多余的线缆藏在机箱的背板后面,从而达到了疏通机箱风道降低箱内温度的目的。

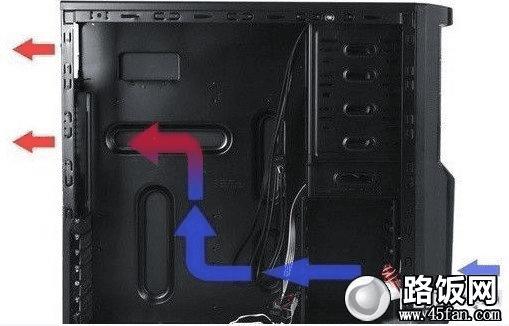

机箱走背线电源线的绕法
机箱走背线电源线的绕法

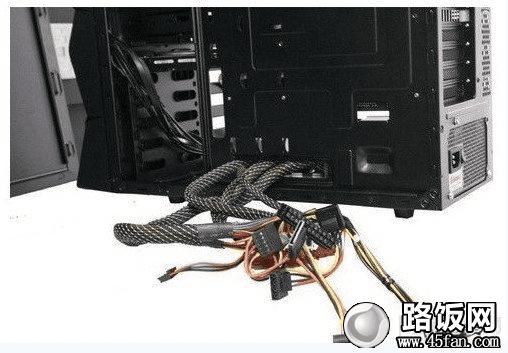

第一步:适当安排线缆的顺序

首先,我们将电源线从镂空位置伸出。要根据接主板接口的位置,适当安排线缆的顺序,以避免线缆搅在一起。

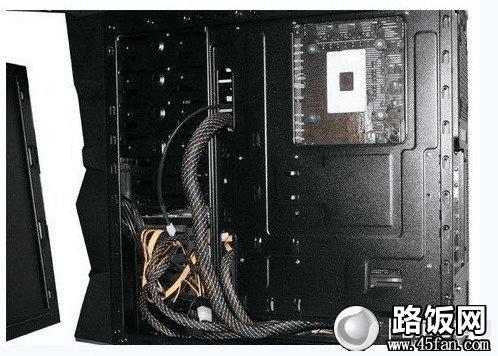

适当安排电源线缆的穿插顺序
适当安排电源线缆的穿插顺序

第二步:将不同功能的接口分到不同的镂空位置

现在我们需要将不同功能的接口分到不同的镂空位置,比如24PIN电源线接从最上面的孔洞进入,显卡供电线从最下面进入。这样可以确保直接就可以接到主板可显卡上,既整洁又不影响风道。

机箱走背线整线需注意整洁
机箱走背线整线需注意整洁

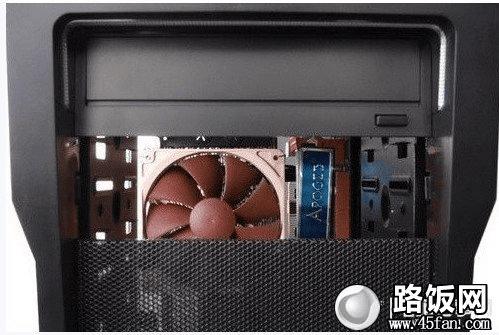

线材整理完毕以后,我们透过前蒙网可以直接无障碍的看到内存,CPU散热风扇。其实,这里是一个平直的风道,没有线材的阻拦,散热效果会更佳。

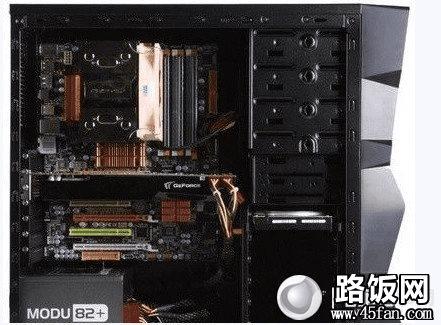

完成背部走线的效果
完成背部走线的效果

只需要两部,我们的机箱变得十分整洁。再也不会出现线缆绞到风扇里卡住风扇的情况了。至于散热情况的改善,请大家继续跟随我,后文会有详细介绍。电源上置 低价箱也完美走线之前介绍了电源下置的机箱如何走线,那么电源上置的普通机箱该如何才能把线理干净呢?

机箱风道原理知识

许多人撒下重金购买了昂贵的散热器,但是实际使用效果并不理想。究其原因恐怕就是机箱风道并没用充分利用。一个昂贵的散热器大多在500元以上,而一个普通的高性能散热器大约在300元左右。这中间200元差价是完全可以花在组建一个良好风道上的。所以说买个好散热器不如搭建个好风道来的划算。毕竟散热器只能给特定的元件散热,而风道带来的温度降低是整机共享的。

所以说机箱发展到现在已经由转载硬件的容器变为了为硬件散热的散热设备了。

常见的机箱风道设计
常见的机箱风道设计

反思M59和暗夜公爵的两组温度测试,在硬件相同的情况下。为何会出现较大的温度差异?答案很简单,两款机箱的风道设计不同,导致了机箱的散热效果不同。老迈的38°机箱方案还在服役,但是从测试结果上来分析。它已经非常勉强了,对于主流高端平台,38°机箱已经无法良好的把热量带出机箱。所以,升级新的机箱散热规范,已经迫在眉睫。毕竟,这是关系到整机硬件生死存亡的关键时刻。
