回顾完上几代产品最重点的技术改进，下面我们就来看全新第四代酷睿处理器Haswell的特性。作为TOCK代的产品，Haswell的核心架构有部分变化。这就是Haswell引入的AVX2指令集。

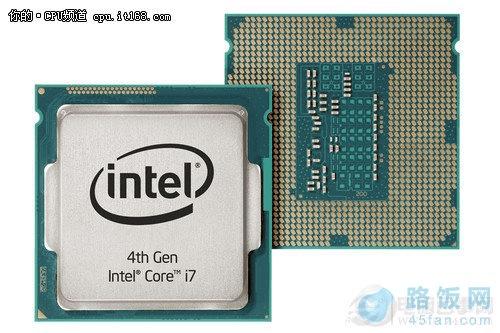

第四代智能酷睿Core i7

我们知道大部分应用程序主要依赖于整数运算，另外在多媒体方面浮点运算需求也显著增加，AVX2一系列的指令集的优化能够直接受益这些应用，带来更强的多媒体图形处理能力以及更流畅的应用程序体验。AVX2指令集是在AVX指令集的基础上加入了256位矢量宽度、增强的数据排序、3/4个操作数、非对齐内存存取以及VEX编码方式，显著提升了处理器的浮点计算性能。

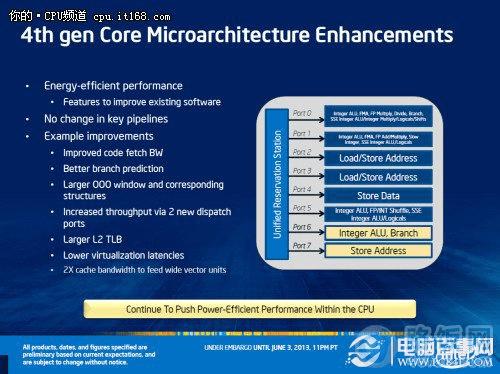

与Sandy Bridge/Ivy Bridge架构的指令发出端口稍有不同的是，原来整数运算和浮点/SIMD运算同样通过指令端口进行分配，其中整数运算ALU单元数量为3个，载入/存储管线为2条。而现在Haswell架构指令发出端口由2个提升为8个，整数运算单位和载入/存储管线各增加1个。因此Haswell架构处理器可同时执行4个整数运算，以及2个载入和1个存储的操作。还有就是端口0和端口1各自连接的AVX(Advanced Vector Extensions)SIMD运算单元的位宽也提升至256-bit。以前端口0 AVX256-bit SIMD(MUL)和和1个AVX合并在一起，而Haswell中端口0与256-bit SIMD（FMA)，端口1与256-bit SIMD(FMA)合并在一起。

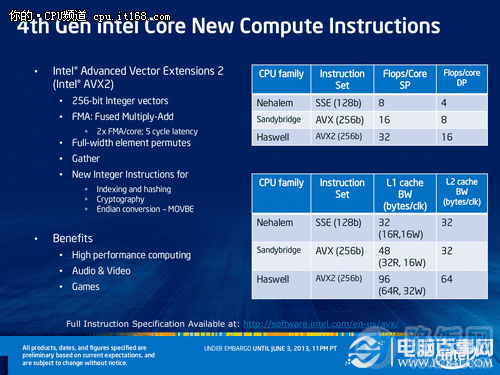

AVX2指令集增强了对256bit整数SIMD的支持，新增60条256bit浮点SIMD指令，在AVX的基础上进一步完善。另外在浮点运算上，新增的FMA单元支持8个单精度或4个双精度浮点数，每周期单/双精度FLOPs都要比AVX高一倍。这些改善都显著提升了处理器的浮点和整数运算性能。

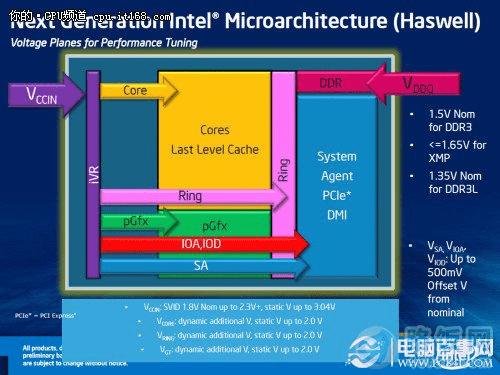

为了支撑CPU核心的吞吐量增长，Haswell缓存不属于CPU核心，属于整个CPU的L3缓存性能有一定的提高。在Haswell中数据访问和其他访问进行了分离，采用不同的流水线进行处理。对于不同核心共享的系统资源，如系统代理，改善了信用管理机制，使得系统代理的负载能够在不同的核心之间更好的分配。提高了系统内存写入的吞吐量，增加了内存写入队列的深度，可以更好的进行调度。在前面介绍Core i7 4770K规格的时候已经提到过，其相比上代产品新增了AVX2和FMA3指令集。

AVX2是由原来Sandy Bridge架构上的第一代AVX指令集扩展增强而来的，为绝大多数128位SIMD整数指令带来了256位数值处理能力，同时继续遵循AVX的编程模式。AVX2还提供了一系列增强的功能性，包括数据元素的广播(broadcast)、逆变(permute)操作，每个数据元素可变位移计数的矢量位移指令，从内存中拾取非相邻数据元素的指令等等。

另外，Haswell架构也开始支持 积和熔加 运算(Fused Multiply-Add，FMA)，也就是可以在同一条指令里同时执行加法和乘法运算，可提高浮点计算速度和数字精确度，改善矢量和标量工作流的执行。
