教你主板的做工用料怎么看？


同样价格的比做工用料

如果遇到同样价格的产品，我们要看看不同主板之间的做工、用料了。那么什么东西绝对着主板的做工、用料呢？

一般看PCB板层、PCB的质量、板面元器件数量、板面功能部件和接口的布局、供电方式、背板接口丰富程度、集成网卡芯片型号、集成声卡芯片型号、内存接口间是否有辅助元件、多PCI-E显卡接口间是否有丰富的元件、跳线的复杂程度、散热片的能力预估、接主机箱和风扇的各个插件针脚的数量和位置等等。

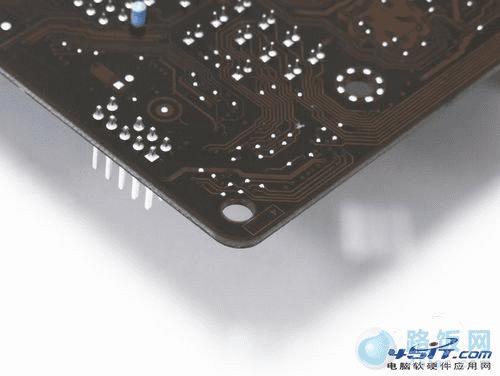

现在主板的PCB板层大部分都采用6层设计，高端的板会用8层PCB设计。板层多且厚主板的耐久度就会越长，而且挂载重的扩展卡或散热装置也不容易导致主板出现变形。

关于PCB的尺寸大小，大尺寸的PCB板具有有利于线路的布置，使线径线距的结构更为合理，有效的避免高频记号相互干扰。防止高热量原件过于集中更好的提高散热性能。 而PCB铜的镀铜工艺是PCB品质重要的保证，现在优秀的PCB都采用二次镀铜、三次镀铜工艺，使数据以及高频信号的传输更加稳定。

元器件的数量可以一眼看出，如是那种“平坦的可以跑飞机，拿起烙铁自己能够DIY的”。那样的主板如果是大厂的，是属于设计上就开始偷工减料，如果是小厂做的，则属于代工的时候故意要求减少用料。这种故意减少元器件的主板的可以明显地看到板面空置的焊接点。

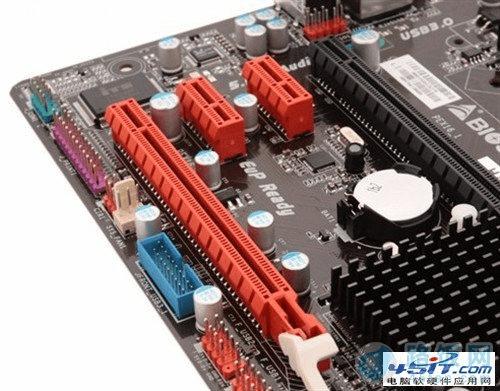

板面功能部件和接口的布局在实际使用上也很有讲究，实际有多少SATA接口、南桥是否支持RAID功能、有几个PCI接口、能不能支持交火、有没有E-SATA接口等等，这些都是细节。至于主板的布局方面，要根据主板的板型进行考虑了。有标准的ATX大板、有迷你的ITX等分别。

主板的供电电路分析

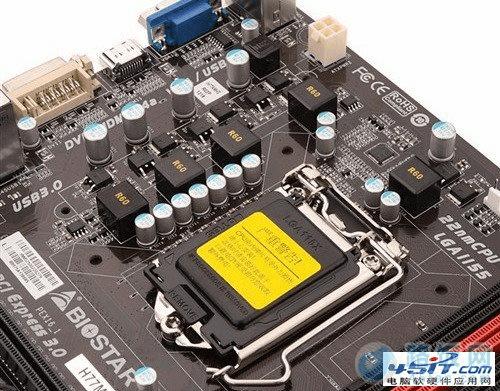

至于主板的供电方式，数字供电当然最好。但是因为成本的原因，一般只会出现在高端主板上。绝大部分主板都采用了等效多项供电，这样也就意味着——铁素体电感的数量越多则供电越稳定，越有利于超频和超频后使用的稳定性，通常的低端集显主板会有3项左右的供电，略正规一点的主板基本是4-5项供电，超过5项供电的通常是较好的或者中高端主板。

主板要达到最优稳定性能，除了CPU供电电路设计合理优秀以外，主板上三大重要部件－－芯片组、内存、显卡供电部分同样不容轻视。因为现在主流的显卡功耗已经达到了100W以上，而芯片组以及高频内存的耗电量也不容忽视，因此采用独立的供电方案就显得十分有必要。

在优秀的主板上，你可以看到显卡、芯片组和内在的供电部分都会有加强的电路元件配合。同时BIOS也会有相应的电路电压调整。

有很多品牌为了降低成本，在主板上省去各类保护电路，有的小品牌甚至在主板的研发阶段就放弃主板上的保护电路，这样做虽然可以降低成本，但会给用户带来较大的隐患，导致主板，芯片或者是一些外设的烧毁，给消费者带来较大的损失。而优秀的主板都会在下列位置着重加上保护电路。

1.I/O接口保险电路
2.网络防高压保护
3.CPU保护电路
4.芯片组供电保护电路
